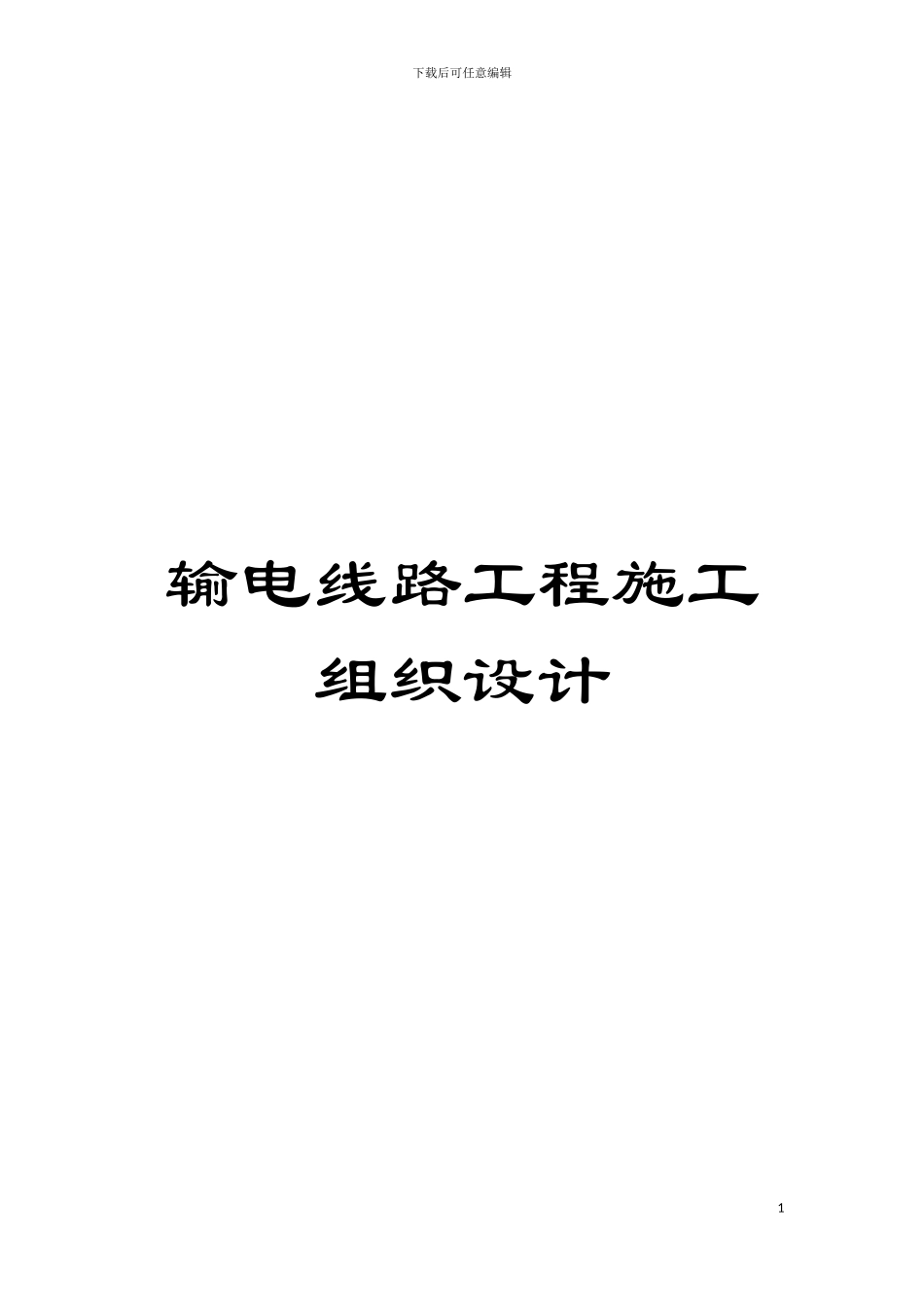

输电线路工程施工组织设计模板VIP专享

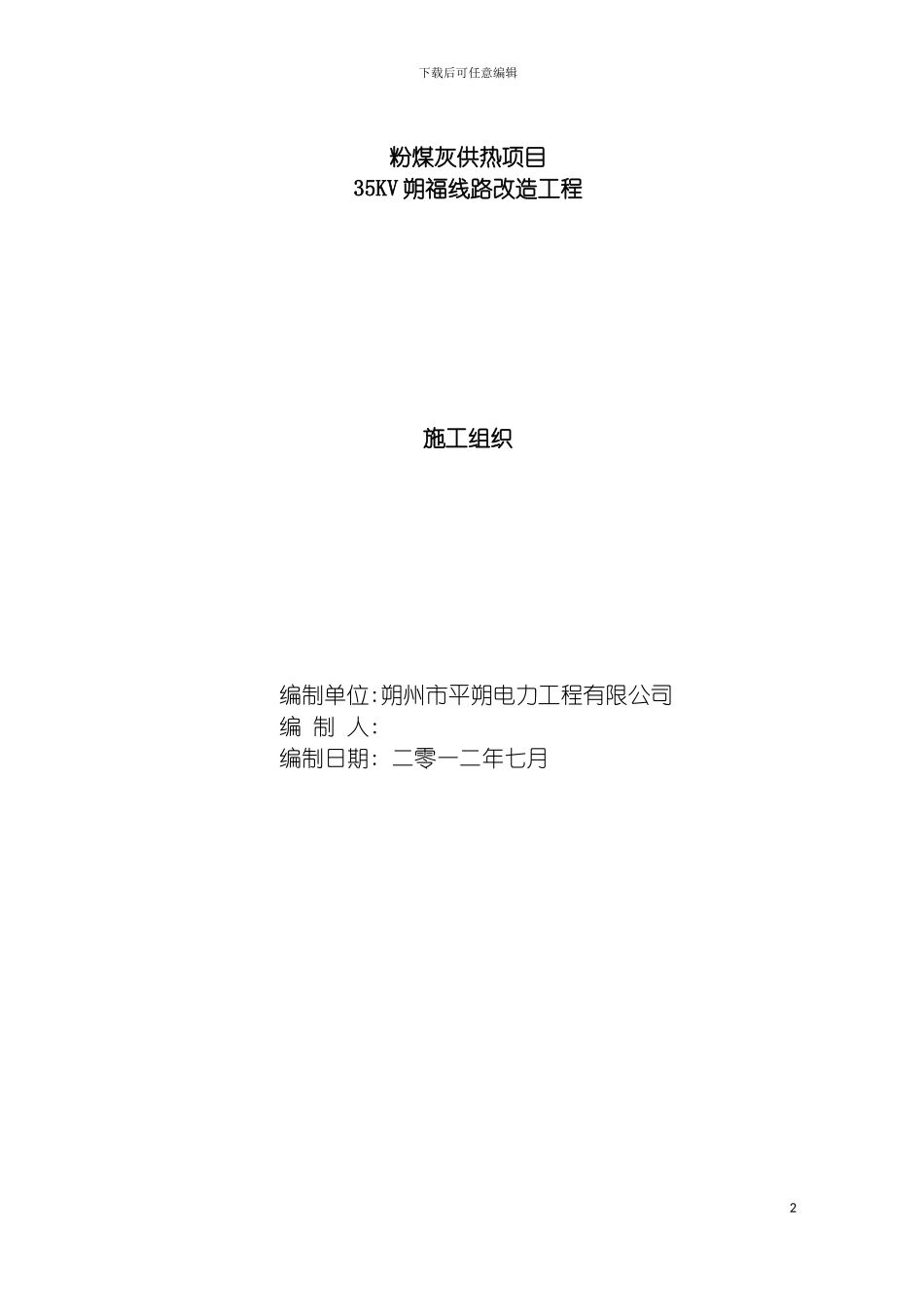

下载后可任意编辑输电线路工程施工组织设计1下载后可任意编辑粉煤灰供热项目35KV 朔福线路改造工程施工组织 编制单位:朔州市平朔电力工程有限公司编 制 人: 编制日期: 二零一二年七月2下载后可任意编辑1、 工程概况及特点1.1 项目名称粉煤灰供热项目 35KV 朔福线路改造工程1.2 工程内容及工程量新建线路 1.35 千米, 21 米直线水泥杆 8 基, NG90-18 钢管杆3 基。线路采纳 LGJ-185/30 钢芯铝绞线, 全线耐张段重新紧放线 3千米; 拆除线路 1.056 千米和 18m 水泥直线杆 9 基; 清理现场垃圾900m³。1.3 建设地点及环境特征1.3.1 建设地点 本工程位于富甲工业园区, 途经当地村民耕植地。1.3.2 环境特征( 1) 施施工场地形、 地质及地貌状况施施工场地形高山大岭一般山地丘陵比例(%)******施施工场地质普通土松砂石岩石比例(%)******地貌状况全线有农作物及经济作物。部分地段植被较好, 树木较为茂密, 比较集中。1.4 施工条件分析1.4.1 工程承包范围( 1) 送电线路、 电缆等本体新建、 改接、 改造。( 2) 新线路架设调试。( 3) 跨越通讯线、 电力线、 铁路, 公路施工及措施。( 4) 杆塔编号、 警示和相序牌标志牌( 5) 施工安全、 文明措施.( 6) 杆塔防盗措施。( 7) 本标段原线路拆除及物资运回都匀供电局物资中心。( 8) 受甲方委托进行主材采购、 运输、 保管。( 9) 受甲方委托, 直接与设计联系, 完成线路交接桩工作; ( 10) 在甲方指定的厂家范围内的采购材料, 保证质量, 甲方提供设备的催货、 运输、 保管; ( 11) 为了正常施工所需办理的相关手续以及通讯干扰处理( 一、3下载后可任意编辑 二级通讯线除外) 、 施工临时占地等。( 12) 配合竣工验收、 工程移交工作; ( 13) 施工验收后至投产期间的线路维护保管; ( 14) 系统调试, 保证线路畅通; ( 15) 竣工后施工资料整理并移交甲方( 16) 竣工后一年内的质量保证。1.4.2 交通运输 施工场地运输距离: 人力平均运输距离 1.4 公里。1.4.3 交叉跨越距离序号跨越物名称最小垂直距离1公路至路面 7 米2弱电线路3 米3电力线路3 米2、 施工方案2.1 施工准备2.1.1 劳动力及技术力量安排2.1.1.1 本工程投入的施工技术力量计划见表 4-1。表 4-1 施工技术力量计划表序号工序名称技术及管理人员特别工种普通工人测工压接工焊工机械手1前期准备7262基础工程736203杆塔工程7336154架线工程9336105竣...
