输电线路铁塔施工方案

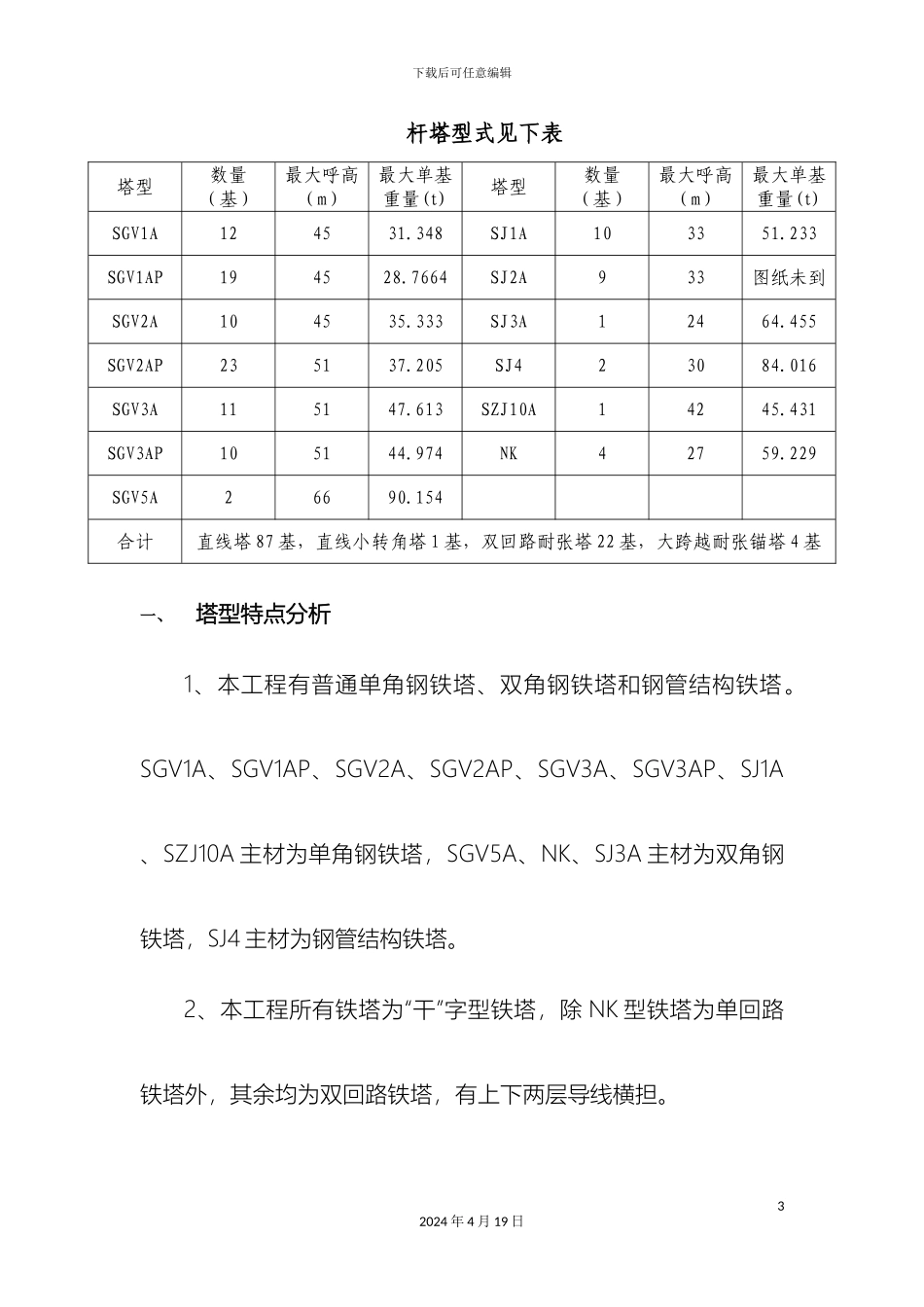

下载后可任意编辑输电线路铁塔施工方案12024 年 4 月 19 日下载后可任意编辑输电线路铁塔施工方案22024 年 4 月 19 日下载后可任意编辑杆塔型式见下表塔型数量（基）最大呼高（m）最大单基重量(t)塔型数量（基）最大呼高（m）最大单基重量(t)SGV1A124531.348SJ1A103351.233SGV1AP194528.7664SJ2A933图纸未到SGV2A104535.333SJ3A12464.455SGV2AP235137.205SJ423084.016SGV3A115147.613SZJ10A14245.431SGV3AP105144.974NK42759.229SGV5A26690.154合计直线塔 87 基，直线小转角塔 1 基，双回路耐张塔 22 基，大跨越耐张锚塔 4 基一、塔型特点分析1、本工程有普通单角钢铁塔、双角钢铁塔和钢管结构铁塔。SGV1A、SGV1AP、SGV2A、SGV2AP、SGV3A、SGV3AP、SJ1A、SZJ10A 主材为单角钢铁塔，SGV5A、NK、SJ3A 主材为双角钢铁塔，SJ4 主材为钢管结构铁塔。2、本工程所有铁塔为“干”字型铁塔，除 NK 型铁塔为单回路铁塔外，其余均为双回路铁塔，有上下两层导线横担。32024 年 4 月 19 日下载后可任意编辑见下图：本工程典型铁塔样式3、铁塔较高，除 1352#为 SGV1AP-27 米外，其余直线塔全42024 年 4 月 19 日SJ4 双 回 路耐 张 塔 示 意图SGV5A 双回路直线塔示意图NK 单回路耐张塔示意图SZJ10 双 回路 直 线 小 转角塔示意图下载后可任意编辑高均在 51～84.8 米之间。4、铁塔重量较大，平均塔重 38.5 吨，最重铁塔 1362#重量为 90.154 吨，铁塔单节重量最大在塔身（SJ4 型铁塔 18 段重量达14.598 吨）。耐张塔横担单片重量除 NK 型铁塔超过 5 吨外，其余不超过 5 吨。根开大，最大铁塔根开为 16.2 米。5、直线塔横担重量不重，除 SGV5A 下横担总重量为 6.8 吨外（一侧横担重量为 3.9 吨），其余重量均小于 5 吨。横担宽度除 SGV5A 为 17.8 米外，其余宽度均小于 15 米。6、机具选择根据上述条件，除 NK 型铁塔一边横担重量为 6.01 吨外，其余单片起吊重量均小于 5 吨。针对这一特点结合公司现有工机具条件，采纳 600×600×30000 锰钢扒杆进行铁塔组立。采纳内悬浮外拉线抱杆分解组塔。600×600×30000锰钢扒杆结构特性如下（由租赁公司提供）：52024 年 4 月 19 日下载后可任意编辑抱杆型号□600×600×30000 抱杆总长/m30中段部分截面/mm×mm600×600端部截面/mm×mm/主材规格∠63×5/Q345B斜材规格∠40×4/Q235B拉线角度抱杆外拉线对地夹角 45º承托...
