边坡挂网喷浆专项施工方案

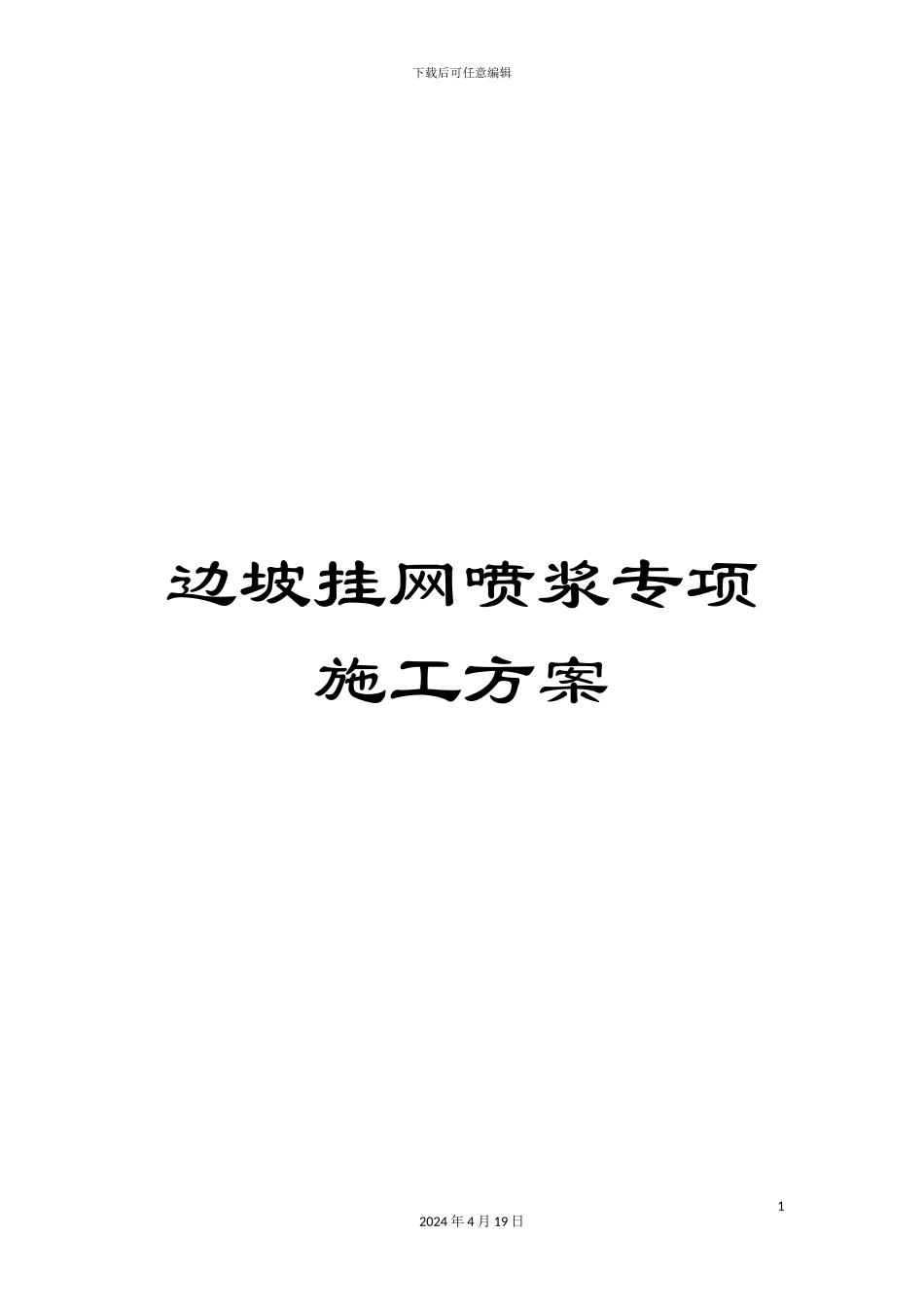

边坡挂网喷浆专项施工方案_第1页
1/10
边坡挂网喷浆专项施工方案_第2页
2/10

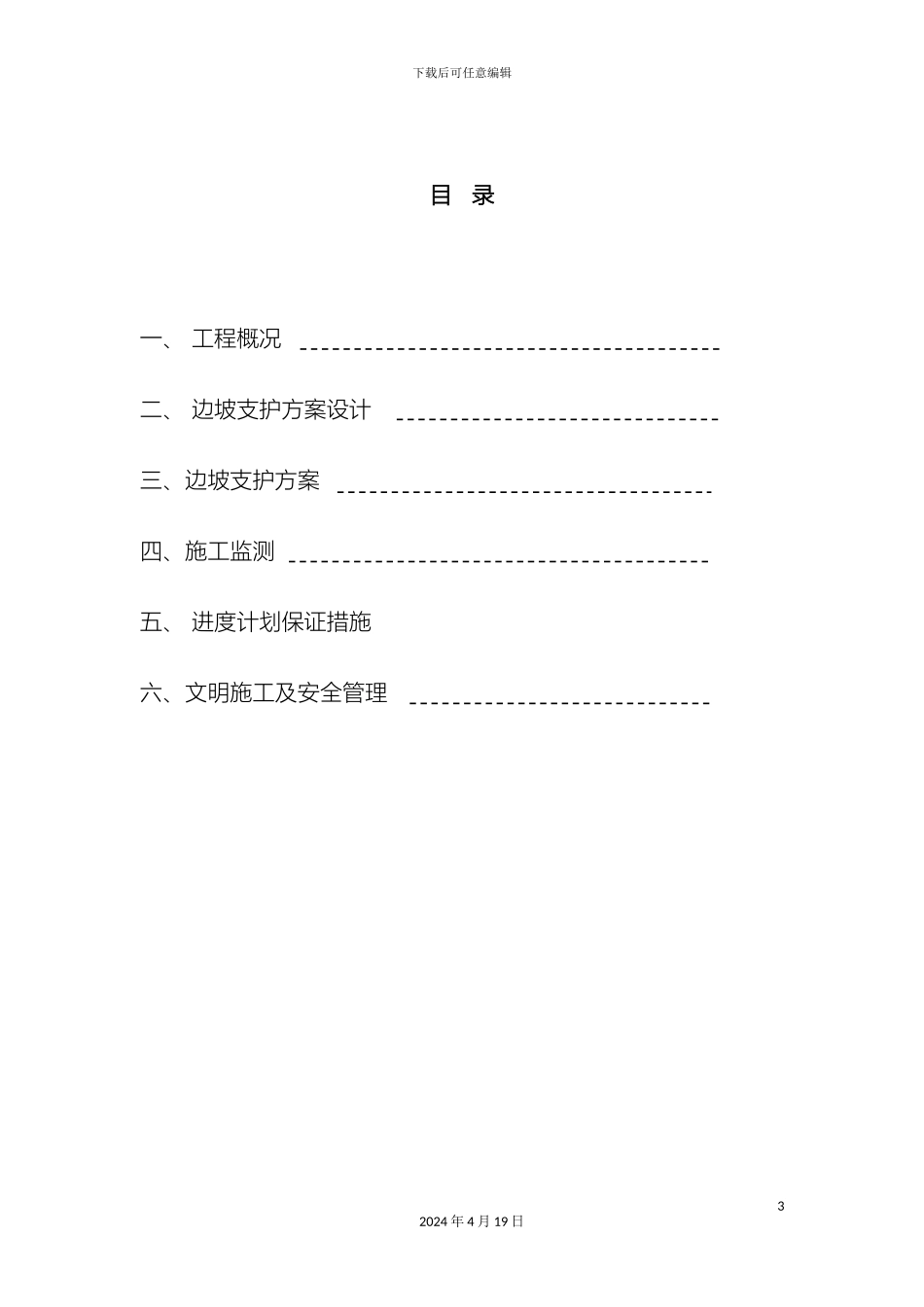

边坡挂网喷浆专项施工方案_第3页
3/10
下载后可任意编辑边坡挂网喷浆专项施工方案12024 年 4 月 19 日下载后可任意编辑商丘天明城 1#楼护坡专项施工方案编 制 人:审 核 人:审 批 人:编制单位:商丘市华商建设集团有限公司编制日期: 3 月 3 日22024 年 4 月 19 日下载后可任意编辑目 录 一、 工程概况 二、 边坡支护方案设计 三、边坡支护方案 四、施工监测 五、 进度计划保证措施 六、文明施工及安全管理 32024 年 4 月 19 日下载后可任意编辑一、工程概况天明城城二期 1#楼:结构形式为钢筋混凝土剪力墙结构。结构层数为地下一层,地上二十六层。地下一层为车库,地上一、二层 为 商 业 网 点 , 三 至 二 十 六 层 为 住 宅 , 层 高 : 地 下 一 层5.20/3.9m,商业网点层高(m)4.20/3.60,三至二十六层 2.9m,二十六层为电梯机房,建筑高度 82.60m,,室内外高差 100mm,总建筑面积 37596.3m2,基底面积 2989.42m2,抗震设防烈度为6.0 度。二、边坡支护方案设计(一)设计依据1.本工程《岩土工程勘察报告》及室外工程图纸;2.《建筑基坑支护技术规程》(JGJ120-99);3.《建筑地基与基础设计法律规范》(GBJ7-89)。(二)边坡支护方案的设计42024 年 4 月 19 日下载后可任意编辑边坡支护本工程采纳挂网喷砼施工方案。根据本工程的特点边坡高度在 5-7m 之间,土方开挖时基坑采纳 1:0.6 的放坡,坡面采纳插筋 1000 长 Φ20@1000*1000mm、采纳梅花形布置,杆体每 2m 设置 1 定位支架插入土层深 900mm外露 100mm,坡面横向、纵向采纳 Φ8@1500*1500 钢筋骨架,面挂 8#丝径 2mm 镀锌钢丝网(网孔 20*20mm)并喷射砼,其喷射压力为 0.3~0.5mPa(砼标号为 C20,细石砼配比为 1:2:2),厚为 80 mm,细石采纳瓜米石。三、边坡支护方案A、 施工工艺边坡开挖后修坡→插筋及安装钢筋骨架→面挂镀锌钢丝网→喷细石砼(养护)→边坡周边设置排水沟。B、 施工要求及技术措施1、先检查边坡的稳定性,再清除边坡中的松土。2、搭设双排钢管架,先把地面松土打夯两遍后安装脚手架,脚手架底座采纳300*300木板作为垫板,防止脚手架在松土上下52024 年 4 月 19 日下载后可任意编辑沉。脚手架立杆间距1.5m,架子宽度间距1.2m,横杆高度为1.8m,搭架高度应超过边坡顶1.5m,搭设脚手架与边坡面楔紧,脚手架外满挂安全防护网以确保安全。3、 在机械开挖后应辅以修整坡面使坡面平整,清除坡面上的尘...
