国家工业管道标识要求规范及颜色

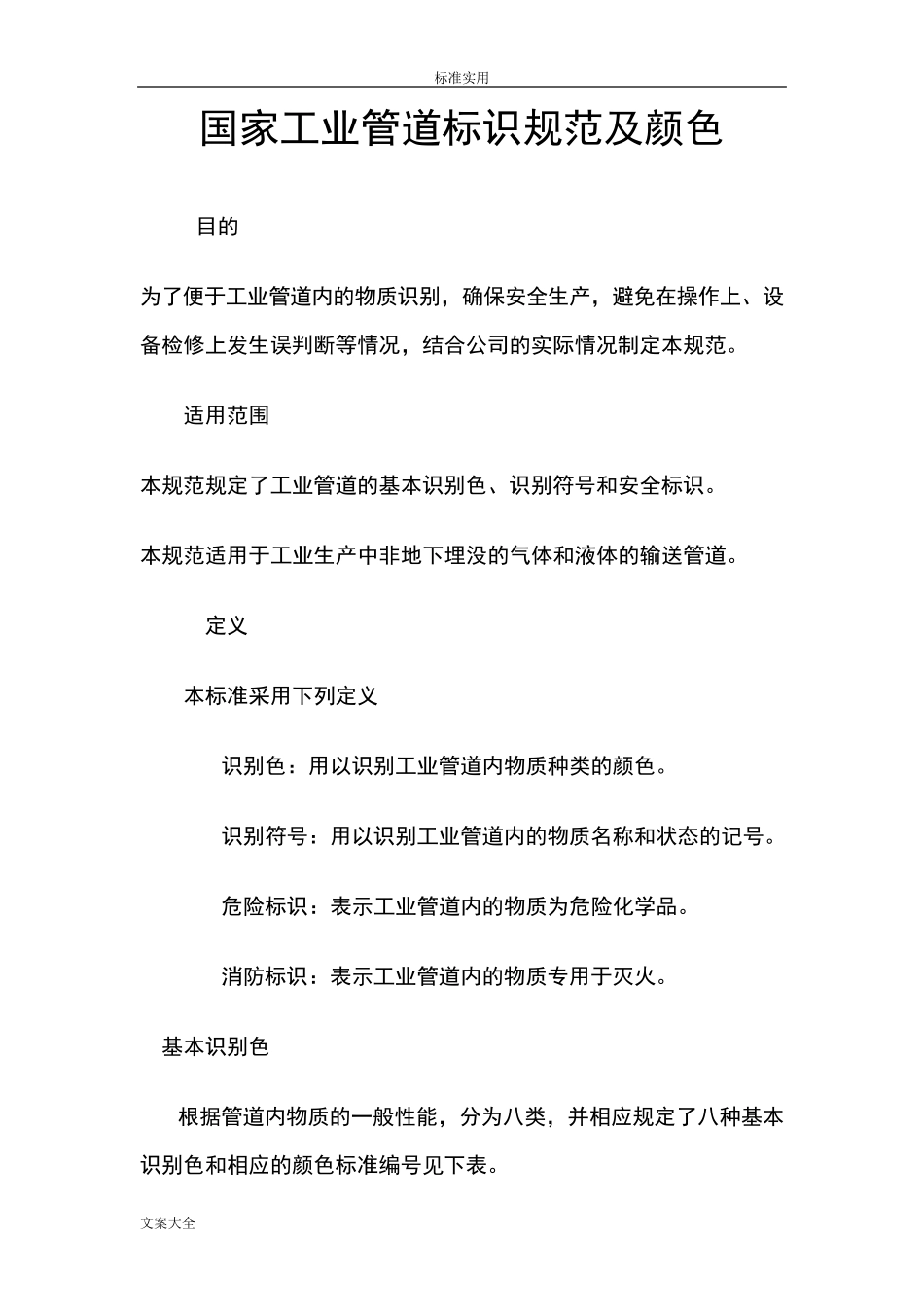

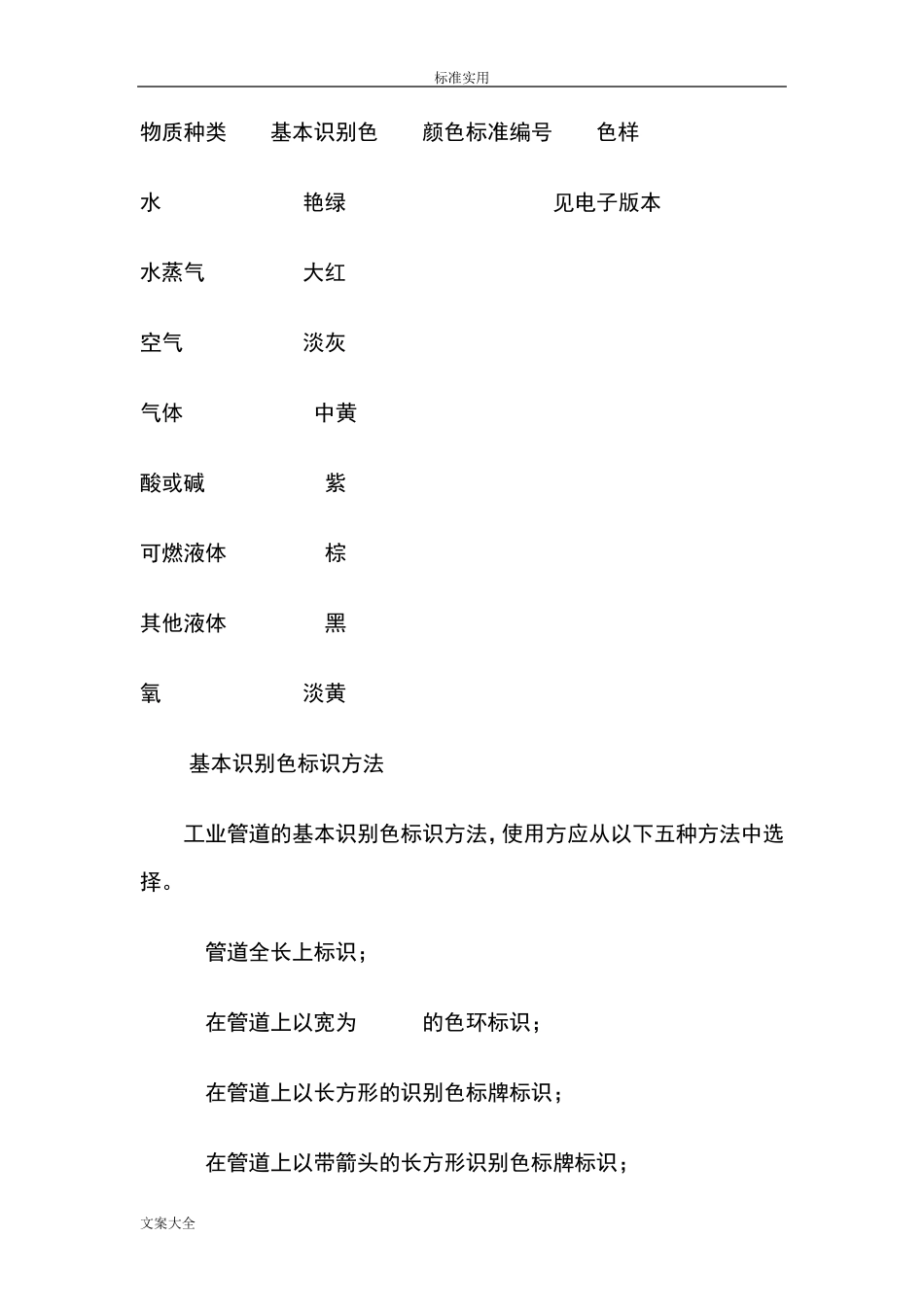

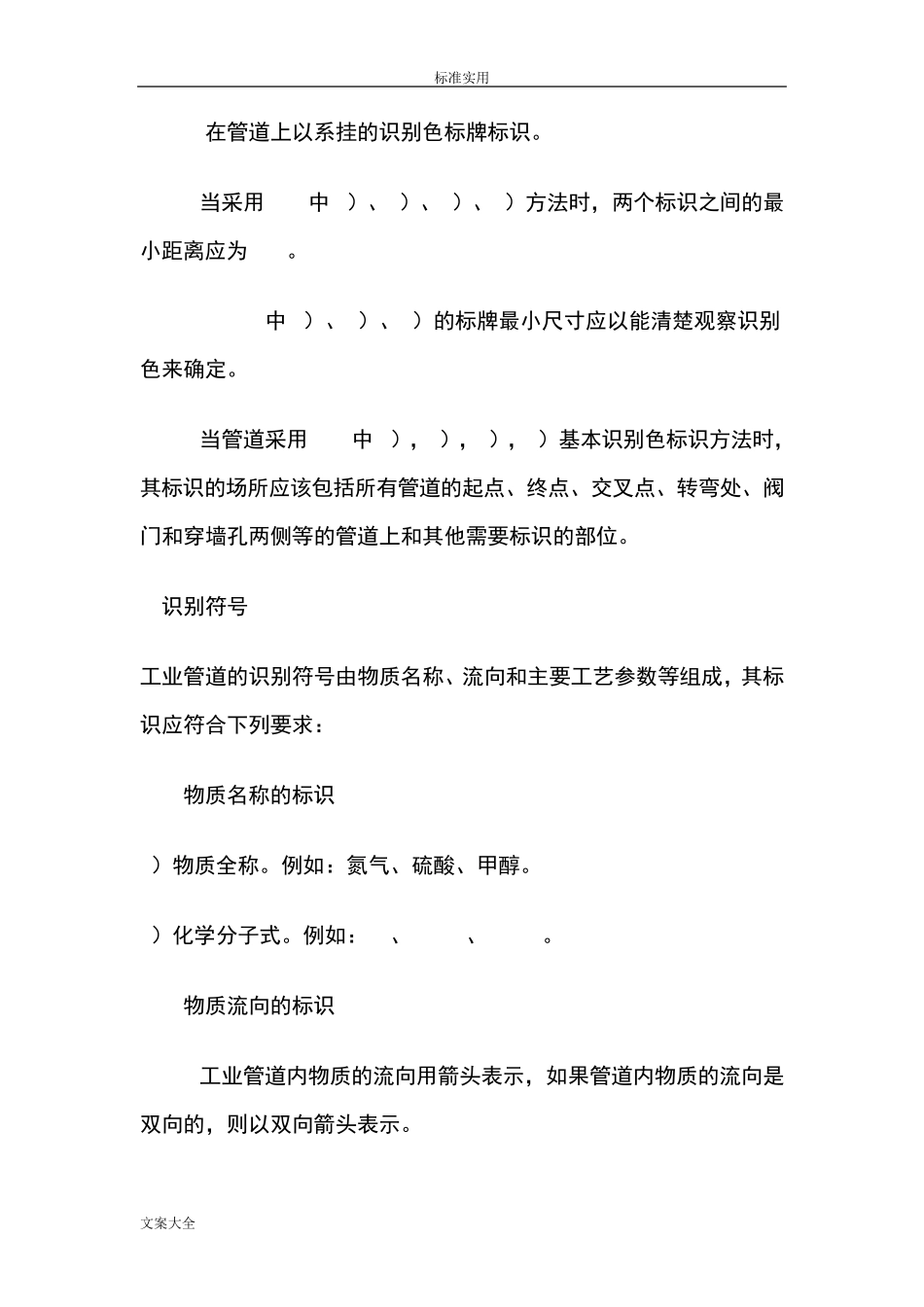

标准实用 文案大全 国家工业管道标识规范及颜色 1. 目的 为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。 2.适用范围 本规范规定了工业管道的基本识别色、识别符号和安全标识。 本规范适用于工业生产中非地下埋没的气体和液体的输送管道。 3.定义 本标准采用下列定义, 3.1识别色：用以识别工业管道内物质种类的颜色。 3.2识别符号：用以识别工业管道内的物质名称和状态的记号。 3.3危险标识：表示工业管道内的物质为危险化学品。 3.4消防标识：表示工业管道内的物质专用于灭火。 4.基本识别色 4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。 标准实用 文案大全 物质种类 基本识别色 颜色标准编号 色样 水 艳绿 G03 见电子版本 水蒸气 大红 R03 空气 淡灰 B03 气体 中黄 Y07 酸或碱 紫 P02 可燃液体 棕 YR05 其他液体 黑 - 氧 淡黄 PB06 4.2基本识别色标识方法 工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。 a)管道全长上标识； b)在管道上以宽为 150mm的色环标识； c)在管道上以长方形的识别色标牌标识； d)在管道上以带箭头的长方形识别色标牌标识； 标准实用 文案大全 e)在管道上以系挂的识别色标牌标识。 4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为 10m。 4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。 4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。 5.识别符号 工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求： 5.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N2、H2SO4、CH3OH。 5.2 物质流向的标识 5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。 标准实用 文案大全 5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。 5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。 5.4 5.1和5.3中...
