国家开放大学机械制图第4次形考任务答案

国家开放大学机械制图第4次形考任务答案_第1页
1/8
国家开放大学机械制图第4次形考任务答案_第2页
2/8
国家开放大学机械制图第4次形考任务答案_第3页
3/8

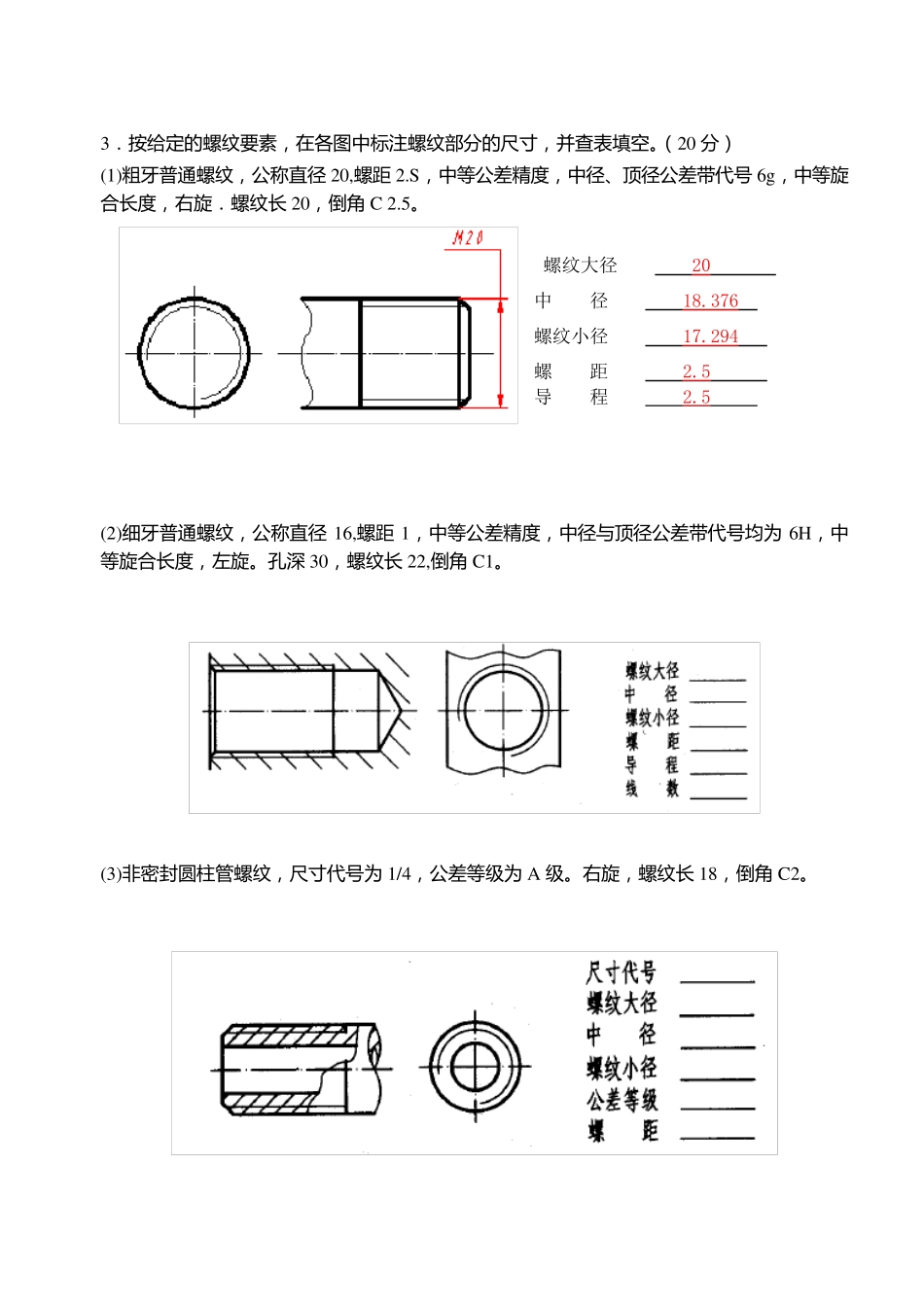

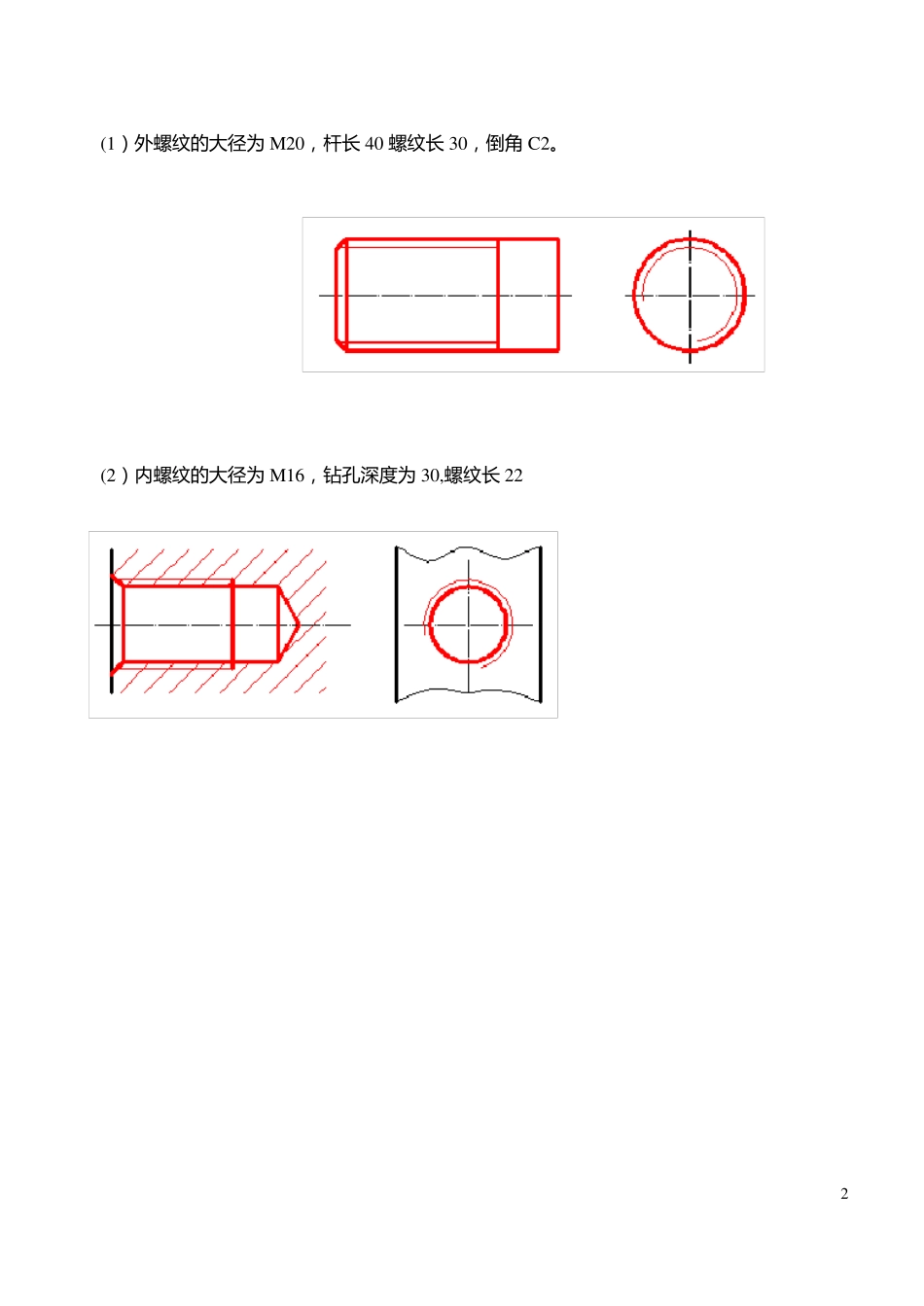

第 1 页 共 36 页 姓 名: 彭培明 学 号:2036001403876 得 分: 教师签名: “机械制图”作业 4 ( 本 部 分 作 业 覆 盖 教 材 第 5~6 章 的 内 容 , 要 求 第 17 周 以 前 完 成 )。 1. 分 析 下 列 螺 纹 画 法 上 的 错 误 , 在 指 定 的 位 置 上 画 出 正 确 的 图 。( 10 分 ) ( 1) ( 2) 2. 根 据 螺 纹 的 规 定 画 法 绘 制 螺 纹 的 主 视 图 、左视 图 。( 10 分 ) 2 (1) 外 螺 纹 的 大 径 为 M 20, 杆 长 40 螺 纹 长 30, 倒 角 C2。 (2) 内螺 纹 的 大 径 为 M 16, 钻孔深度为 30,螺 纹 长 22 3. 按 给 定 的 螺 纹 要 素 , 在 各 图 中 标 注 螺 纹 部 分 的 尺 寸 , 并 查 表 填 空 。( 20 分 ) (1)粗 牙 普 通 螺 纹 , 公 称 直 径 20,螺 距 2.S, 中 等 公 差 精 度 , 中 径 、顶径 公 差 带代号 6g, 中 等 旋合长度 , 右旋. 螺 纹 长 20, 倒角 C 2.5。 螺纹大径 20 中 径 18.376 螺纹小径 17.294 螺 距 2.5 导 程 2.5 (2)细牙 普 通 螺 纹 , 公 称 直 径16,螺 距1, 中 等 公 差 精 度 , 中 径 与顶径 公 差 带代号均为 6H, 中等 旋合长度 , 左旋。 孔深 30, 螺 纹 长 22,倒角 C1。 (3)非密封圆柱管螺 纹 , 尺 寸 代号为 1/4, 公 差 等 级为 A 级。 右旋, 螺 纹 长 18, 倒角 C2。 4 4. 已 知 直 齿 圆 柱 齿 轮 模 数 为m=3,齿 数z=20, 计 算 齿 轮 的 分 度 圆 、齿 顶圆 和齿 根圆 的 直 径填入下表, 并完成齿 轮 轮 齿 部分 的 投影和标注轮 齿 部分 的 尺寸。(10 分 ) D=m(z+2)=3×(20+2)=66(mm) d=mz=3×20=60(mm) h1=m=3(mm) h2=1.25m=1.25×3=3.75(mm)5. 选择正确的 尺寸注法。(10 分 ) 5 6 . 选 择 尺 寸 基 准 , 标 注 零 件 尺 寸 ( 尺 寸 数 字 由 图 中 量 取 整 数 )。( 1 0 分) 6 7 . 表 面 粗 糙 度 注 写 。(2 0 分) (1 )找出表 面 粗 糙 度 标注 的错误,并将正确的标注 在下图中。 7 ( 2) 在 图 中 标 注 尺 寸 ( 按 1:1 从 图 中 量 取 尺 寸 数 值 , 取 整 数 ), 表 中 给 出 的 Ra数 值 , 在 图 中标 注 表 面 粗 糙 度 。 D:12.5 A:3.2 C:6.3 B:3.2 8 8. 解 释 配 合 代 号 的 含 义 , 并 查 出 极 限 偏 差 数 值 . 标 注 在 零 件 图 。( 10 分 ) 1,28,孔 , H7, 间 隙 2:-0.007, -0.020, +0.021, 0 3: φ22H6/k5, φ22,孔 , 孔 IT6 级 , 轴 IT5 级 , 过 盈 4: +0.013, 0, +0.015, +0.002
