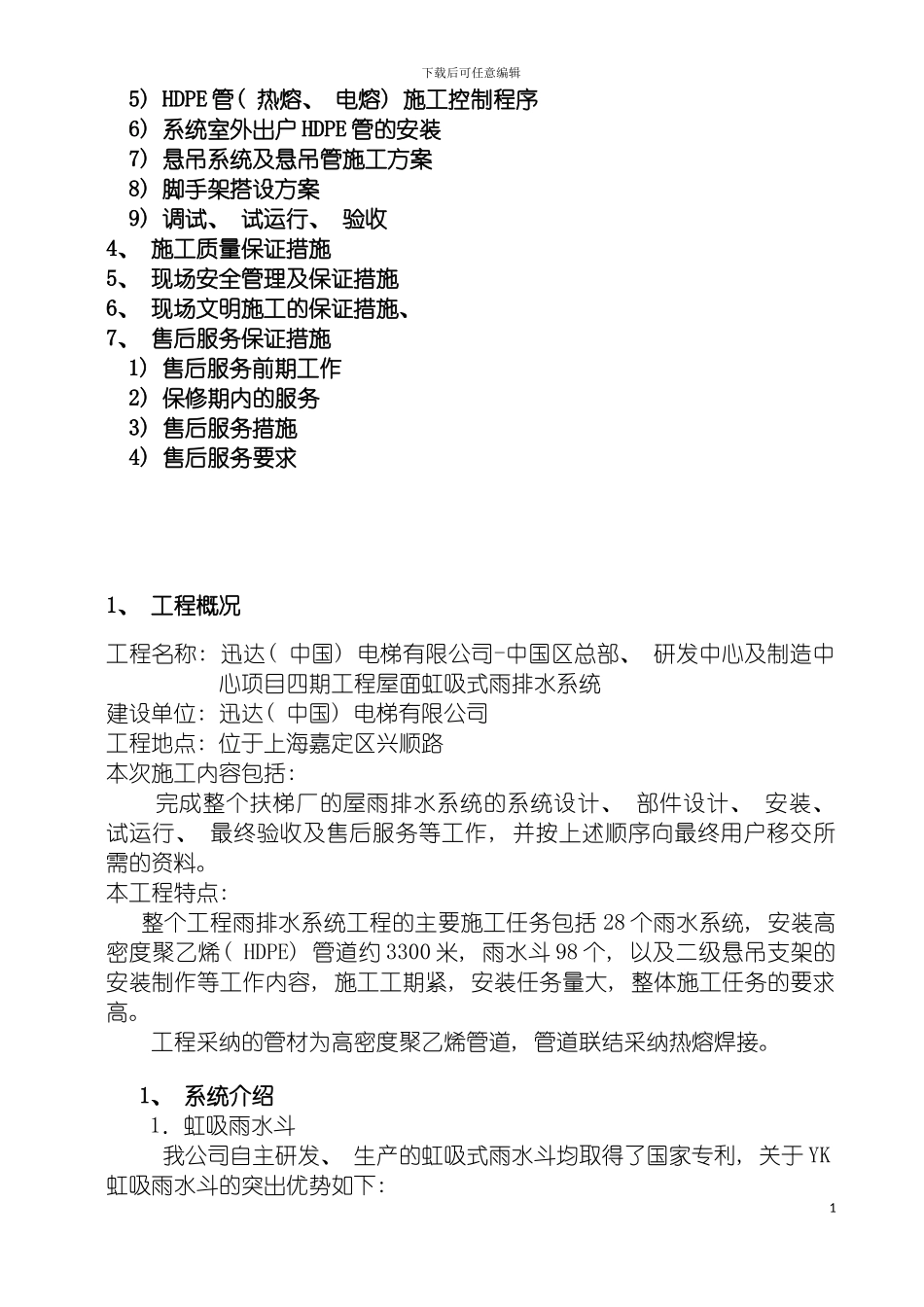

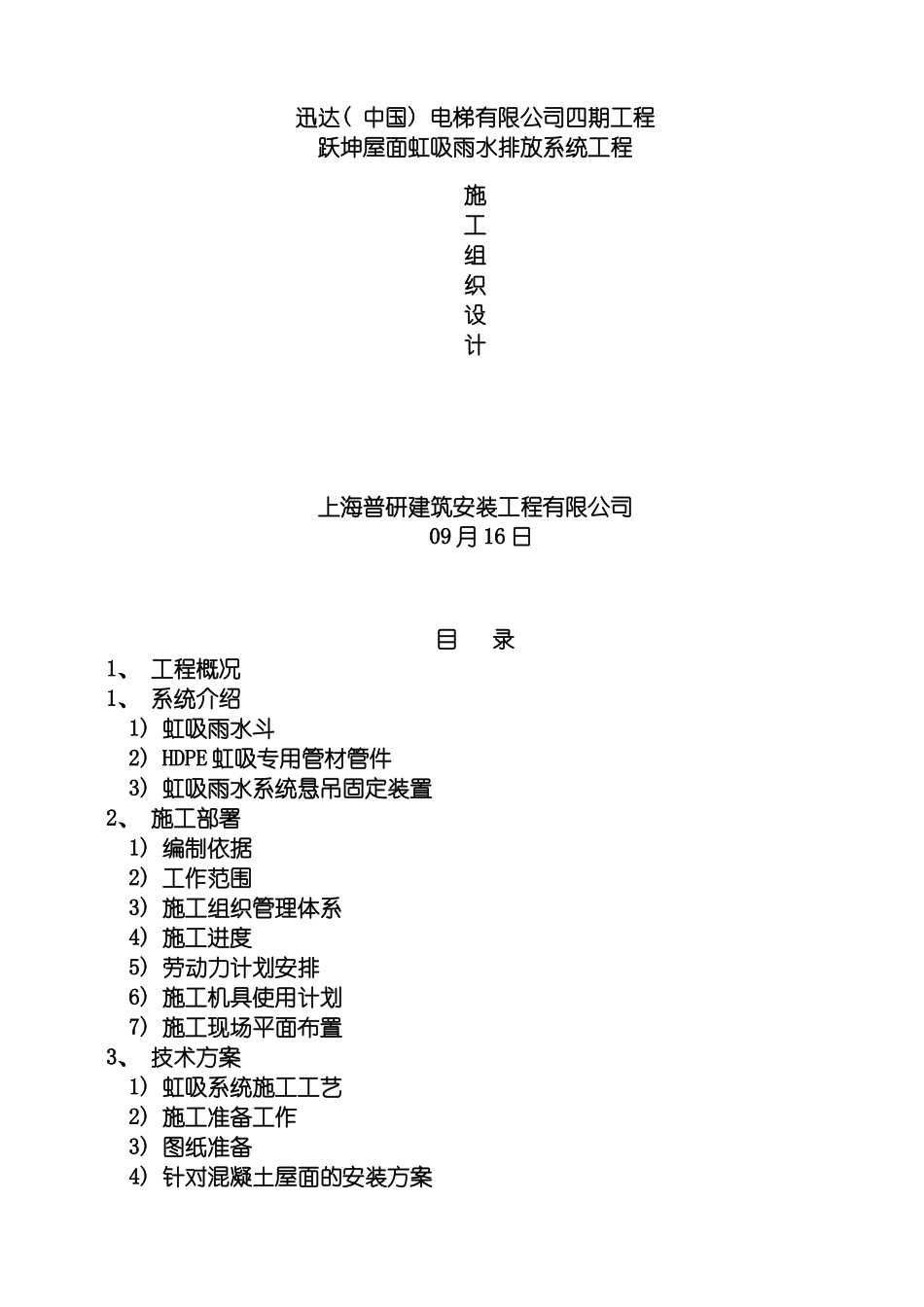

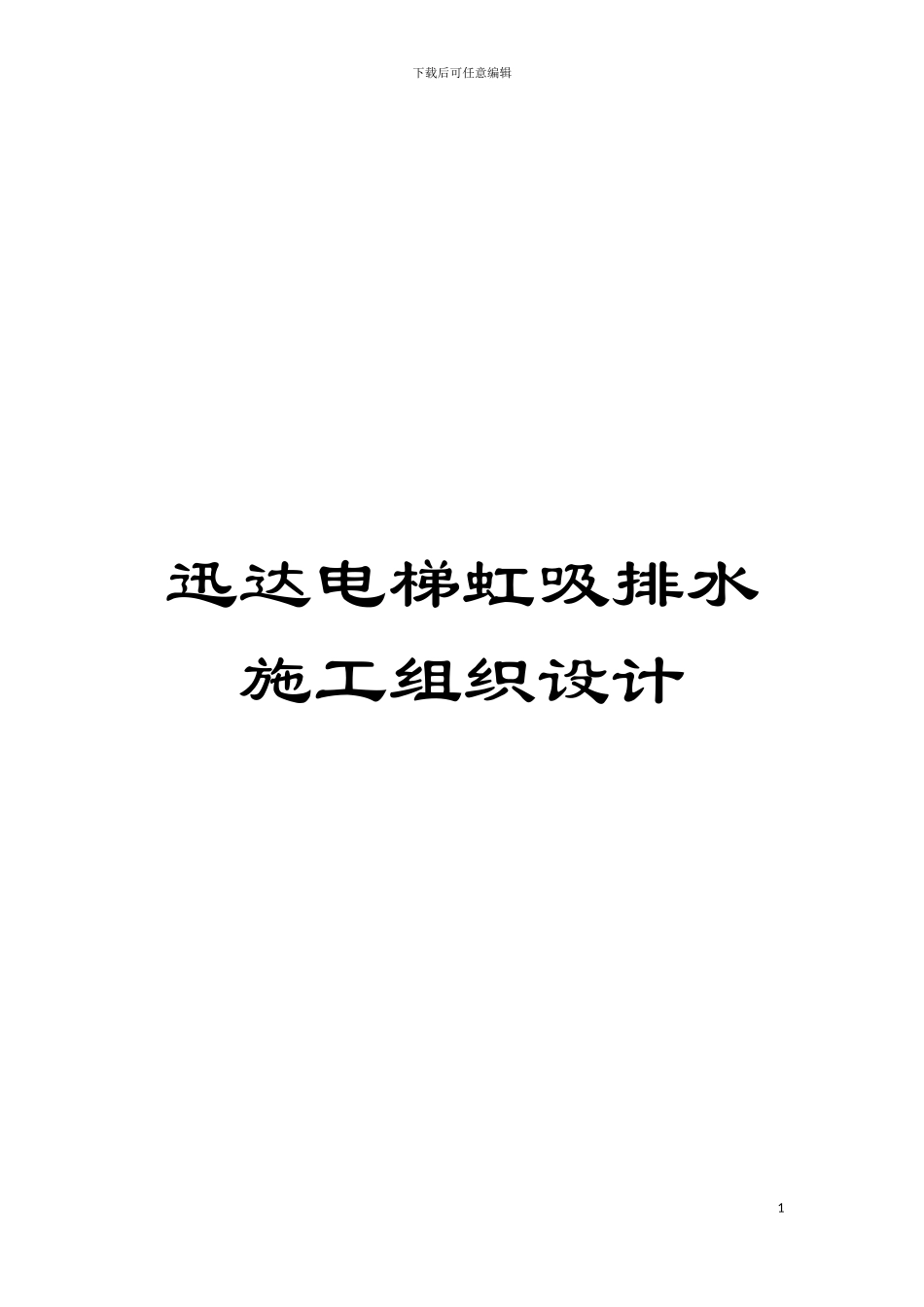

下载后可任意编辑迅达电梯虹吸排水施工组织设计1迅达( 中国) 电梯有限公司四期工程跃坤屋面虹吸雨水排放系统工程施工组织设计 上海普研建筑安装工程有限公司 09 月 16 日目 录1、 工程概况1、 系统介绍 1) 虹吸雨水斗 2) HDPE 虹吸专用管材管件 3) 虹吸雨水系统悬吊固定装置 2、 施工部署 1) 编制依据 2) 工作范围 3) 施工组织管理体系 4) 施工进度 5) 劳动力计划安排 6) 施工机具使用计划 7) 施工现场平面布置3、 技术方案 1) 虹吸系统施工工艺 2) 施工准备工作 3) 图纸准备 4) 针对混凝土屋面的安装方案下载后可任意编辑 5) HDPE 管( 热熔、 电熔) 施工控制程序 6) 系统室外出户 HDPE 管的安装 7) 悬吊系统及悬吊管施工方案 8) 脚手架搭设方案 9) 调试、 试运行、 验收4、 施工质量保证措施5、 现场安全管理及保证措施6、 现场文明施工的保证措施、 7、 售后服务保证措施1) 售后服务前期工作2) 保修期内的服务3) 售后服务措施4) 售后服务要求1、 工程概况工程名称: 迅达( 中国) 电梯有限公司-中国区总部、 研发中心及制造中心项目四期工程屋面虹吸式雨排水系统建设单位: 迅达( 中国) 电梯有限公司工程地点: 位于上海嘉定区兴顺路本次施工内容包括: 完成整个扶梯厂的屋雨排水系统的系统设计、 部件设计、 安装、 试运行、 最终验收及售后服务等工作, 并按上述顺序向最终用户移交所需的资料。本工程特点: 整个工程雨排水系统工程的主要施工任务包括 28 个雨水系统, 安装高密度聚乙烯( HDPE) 管道约 3300 米, 雨水斗 98 个, 以及二级悬吊支架的安装制作等工作内容, 施工工期紧, 安装任务量大, 整体施工任务的要求高。 工程采纳的管材为高密度聚乙烯管道, 管道联结采纳热熔焊接。 1、 系统介绍1．虹吸雨水斗我公司自主研发、 生产的虹吸式雨水斗均取得了国家专利, 关于 YK虹吸雨水斗的突出优势如下: 1下载后可任意编辑( 1) 使用寿命长: YK 型雨水斗各个构件均选用性能优异材料( 铝合金和不锈钢) , 并严格根据企业标准的规定加工制作, 可确保其使用寿命超过 50 年。YK110 型雨水斗构造图如下: 、 雨水斗的加工工艺表序号构件名称材质加工工艺1反气旋装置铝合金采纳铸铝合金为原料, 一次压铸成型, 产品尺寸与设计尺寸的最大正负公差小于0.5mm。产品表面作喷砂处理, 以确保产品表面光滑平整、 美观大方。2防水压环3斗 ...
