过河顶管施工专项方案修改

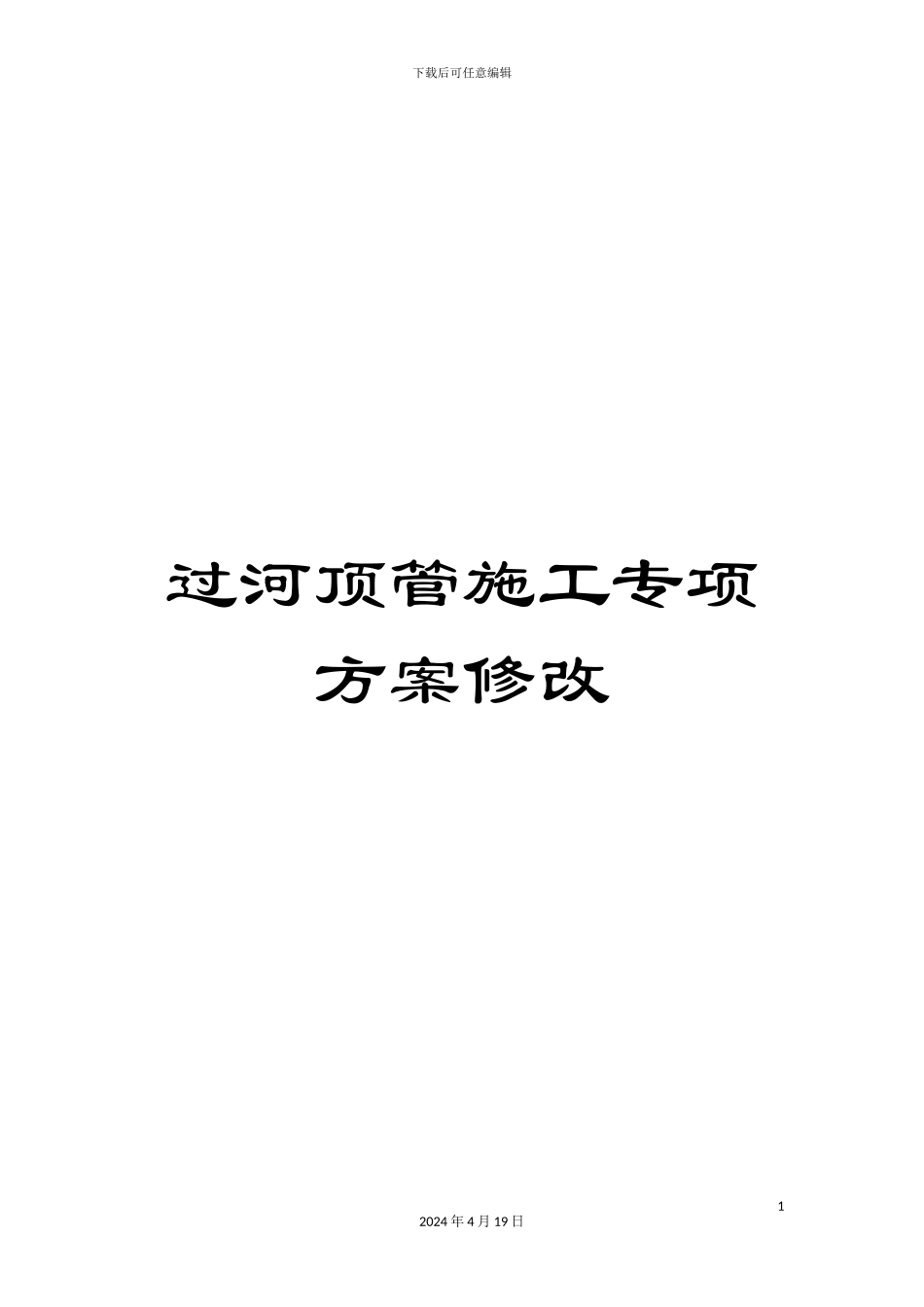

过河顶管施工专项方案修改_第1页
1/55

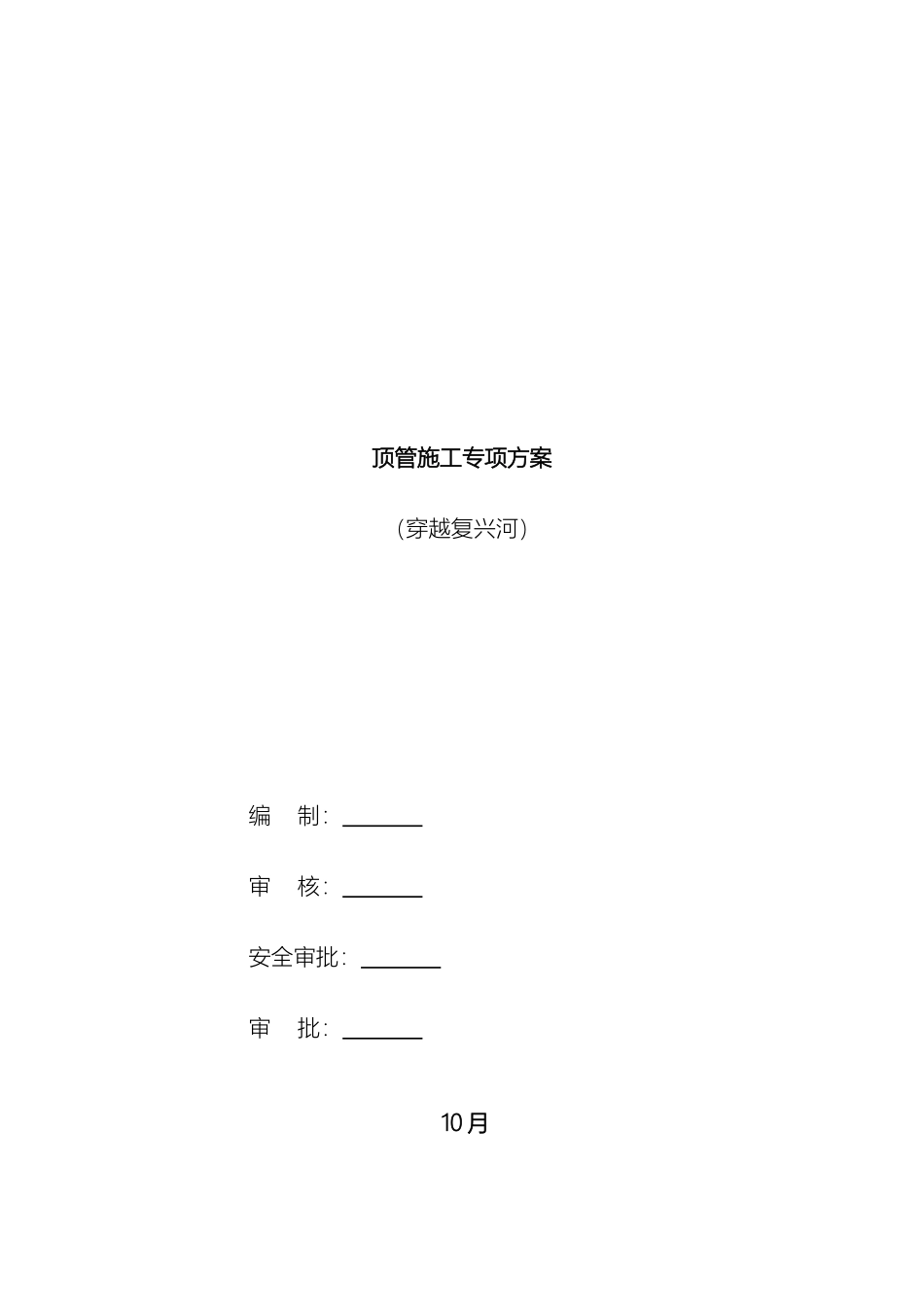

过河顶管施工专项方案修改_第2页
2/55

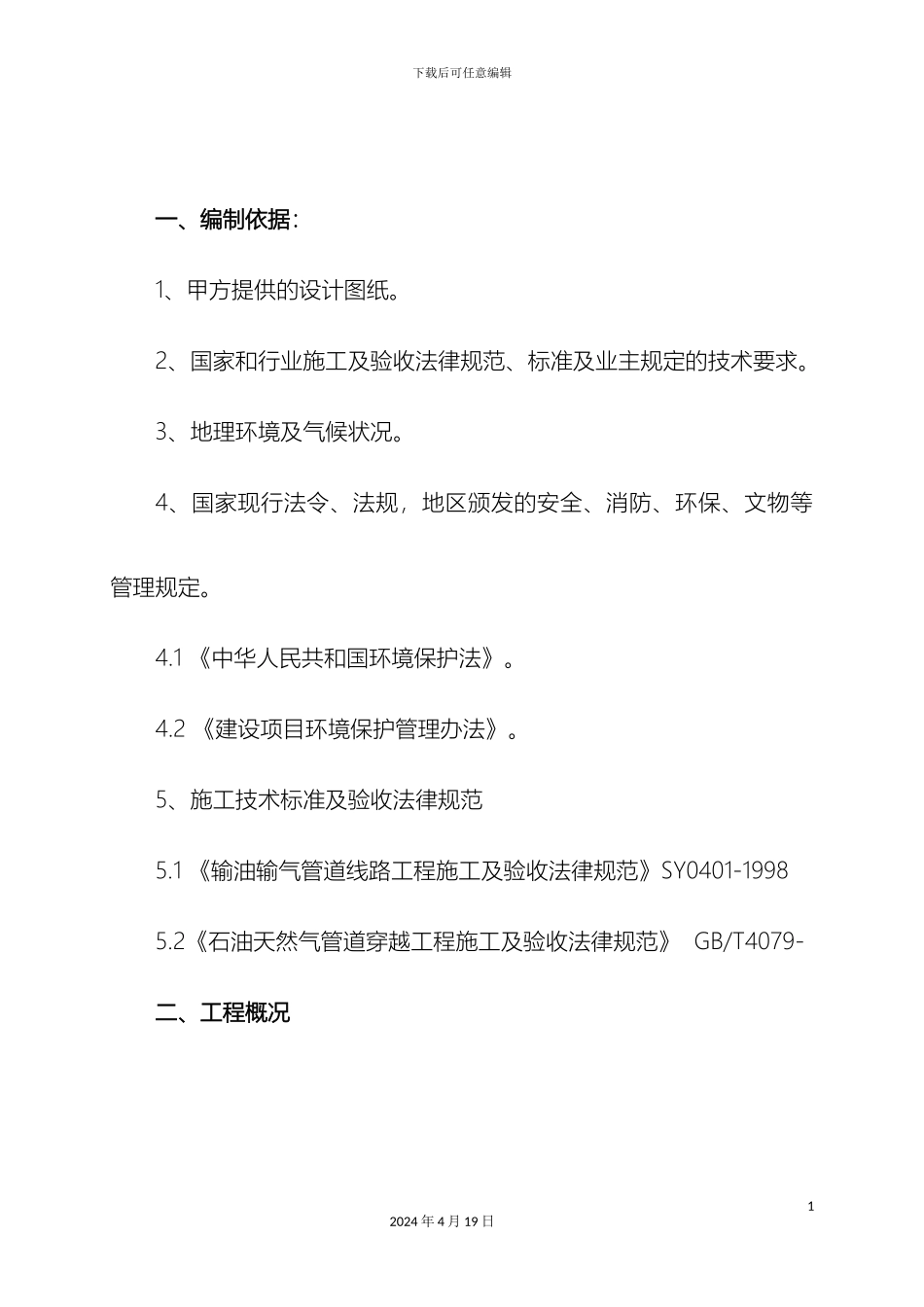

过河顶管施工专项方案修改_第3页
3/55
下载后可任意编辑过河顶管施工专项方案修改12024 年 4 月 19 日 顶管施工专项方案(穿越复兴河) 编 制: 审 核: 安全审批: 审 批: 10 月下载后可任意编辑一、编制依据:1、甲方提供的设计图纸。2、国家和行业施工及验收法律规范、标准及业主规定的技术要求。3、地理环境及气候状况。4、国家现行法令、法规,地区颁发的安全、消防、环保、文物等管理规定。4.1 《中华人民共和国环境保护法》。4.2 《建设项目环境保护管理办法》。5、施工技术标准及验收法律规范5.1 《输油输气管道线路工程施工及验收法律规范》SY0401-19985.2《石油天然气管道穿越工程施工及验收法律规范》 GB/T4079- 二、工程概况12024 年 4 月 19 日下载后可任意编辑本工程需穿越铁路和复兴河,铁路采纳顶管穿越,复兴河采纳明开挖过河。采纳 DN900 钢承口钢筋混凝土套管顶管穿越,顶管距离为 60米。内穿 DN700 焊接钢管 78 米。设置工作坑 1 个,接收坑 1 个。三、基坑概况1、采纳工字钢支护体系,设 2 道钢支撑,采纳双轴搅拌桩止水。工字钢,长为 12m,型号为 I40b,采纳密排布置,并实行措施提高成桩平整度和垂直度;使钢围檁与工字钢间空隙填充严密保证支撑体系受力可靠。严格控制双轴轴水泥搅拌桩施工质量减少基坑渗漏风险。水泥搅拌桩采纳 φ700@500 双轴搅拌桩止水帷幕,与钢桩净距为150mm,桩长 15m。一、二道支撑标高分别为 1.000、-2.500m。2、支护体系均采纳工字钢。①支护桩采纳工字钢 I40b。②上层腰梁采纳双拼 I40b 工字钢,下层腰梁采纳三拼 I50b 工字钢。22024 年 4 月 19 日下载后可任意编辑③角隅处斜撑采纳∅219x16 钢管,角隅处斜撑采纳∅426x14 钢管。3、搅拌桩说明:①水泥土墙采纳双头搅拌桩,Φ700@500。②水泥采纳 P42.5 级普通硅酸盐水泥。③水泥掺入比为 18%,水灰比 1.5。28 天抗压强度不低于 1.0MPa。4、矩形基坑:(1)矩形基坑,基坑平面尺寸 5x8m,基坑面积 40㎡,挖深8.7m。(2)废弃土方随挖随运走。(3)支护体四周地面荷载控制在 20kN/m2。(4)基坑平面图及剖面图如下:32024 年 4 月 19 日下载后可任意编辑基坑平面图基坑剖面图42024 年 4 月 19 日下载后可任意编辑基坑平面布置图四、施工设备配置主要施工设备配置一览表机械或设备名称型号规格数量(台)国别产地用于施工部位泥水平衡顶管机D900mm1中国顶管汽车吊中联 50t1中国管材吊装汽车吊中联 25...
