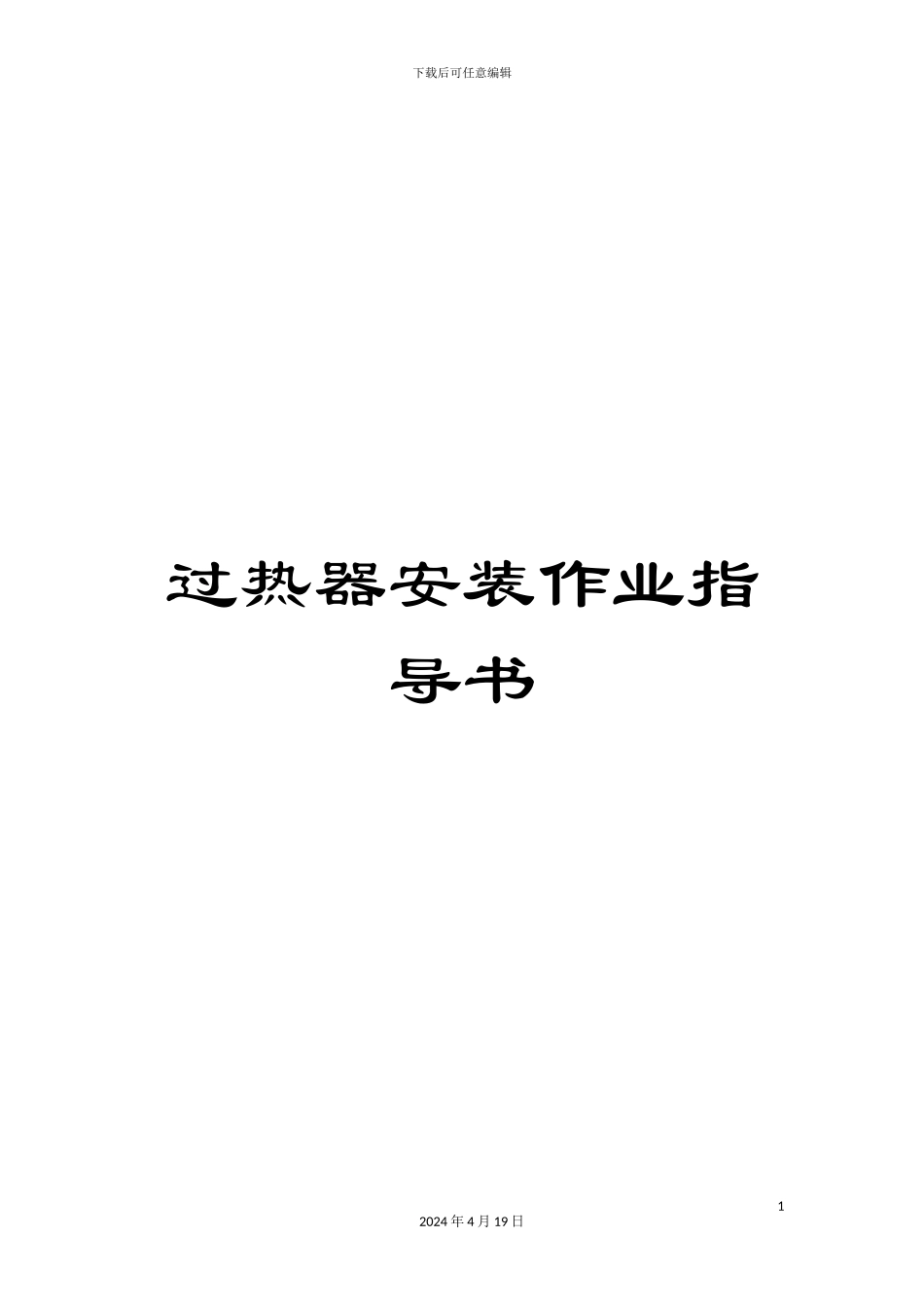

过热器安装作业指导书

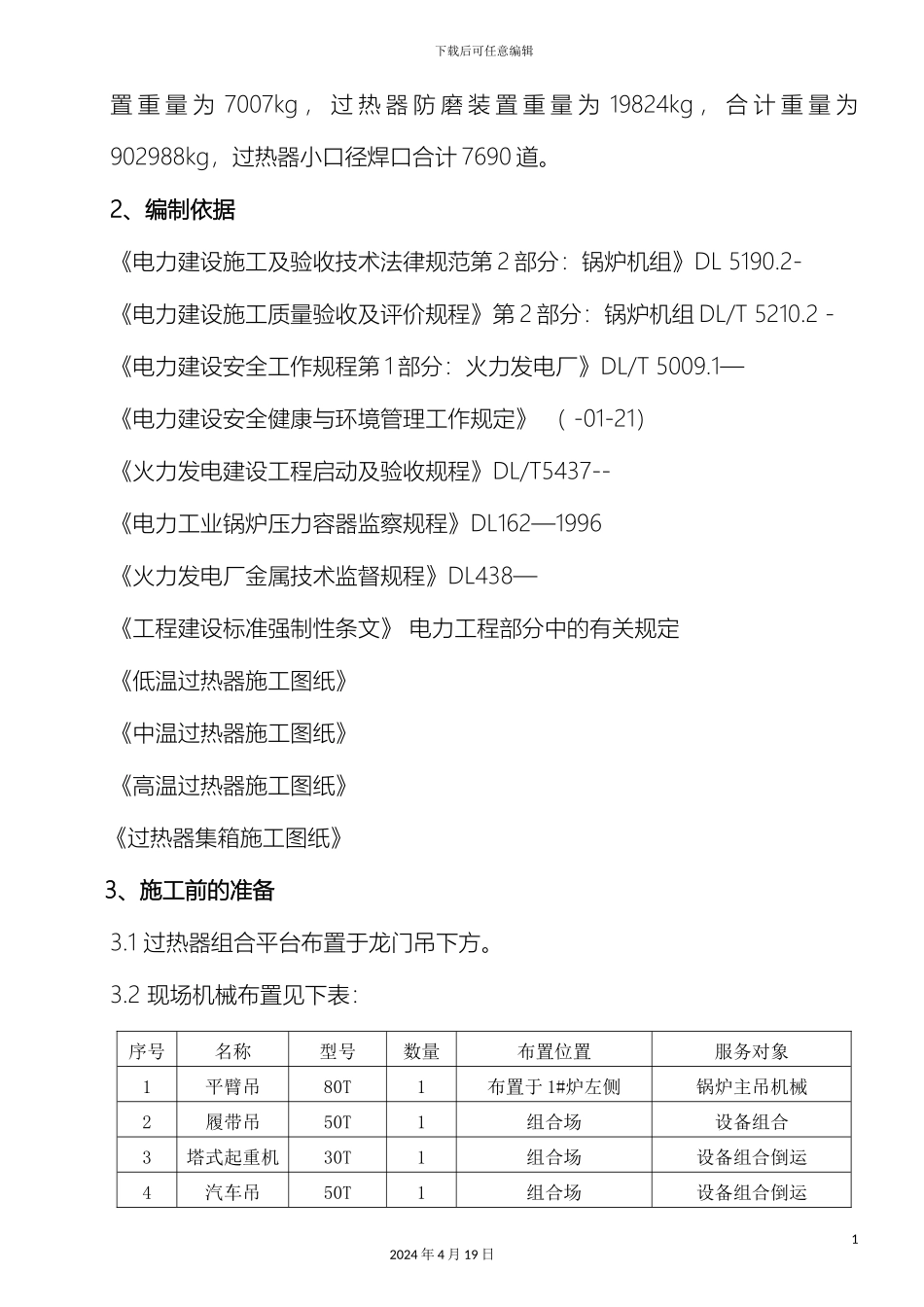

下载后可任意编辑过热器安装作业指导书12024 年 4 月 19 日下载后可任意编辑1#锅炉过热器组合、安装作业指导书1、工程概述1.1 山西国金电力有限公司 2×350MW 超临界循环流化床锅炉为东方锅炉（集团）股份有限公司生产。锅炉型号：DG1215/25.4-II1。锅炉为超临界直流锅炉，单炉膛,M 形布置、平衡通风、一次中间再热，固态排渣，循环流化床燃烧方式，全钢结构。1.2 二级中温过热器布置于前炉膛，共 6 片管屏。二级中温过热器焊口 1290道；二级中温过热器管屏管子规格为：Φ63.5mm×11.5mm，材质为：SA-213T91。1.3 高温过热器布置于前炉膛，共 6 片管屏。高温过热器焊口 1290 道；高温屏式过热器管屏管子规格为：Φ63.5mm×12mm，材质为：SA-213T91 与SA-213TP347H。1.4 低温过热器和一级中温过热器布置在后竖井后包墙内，经过管排自身挂钩固定在尾部包墙上，随包墙一起膨胀。在低温过热器和一级中温过热器蛇形管上设计有防止烟气磨损的防磨装置。低温过热器和一级中温过热器由进、出口集箱、两层蛇形管排以及进、出口过渡段管子组成，管排按竖井宽度方向布置，每层 146 片管排，共 584 片管屏。低温过热器蛇形管规格为φ51×7.5mm，一、二级管组材质为 15CrMoG，焊口 2190 道，一级中温过热 器 蛇 形 管 规 格 为 φ45×7mm ， 一 、 二 级 管 组 材 质 为 15CrMoG 与12Gr1MoVG，焊口 2920 道。1.5 低温过热器重量为 297333kg，一级中温过热器重量为 284075kg，二级中温过热器重量为 143608kg，高温过热器重量为 151141kg，过热器固定装02024 年 4 月 19 日下载后可任意编辑置 重 量 为 7007kg ， 过 热 器 防 磨 装 置 重 量 为 19824kg ， 合 计 重 量 为902988kg，过热器小口径焊口合计 7690 道。2、编制依据《电力建设施工及验收技术法律规范第 2 部分：锅炉机组》DL 5190.2- 《电力建设施工质量验收及评价规程》第 2 部分：锅炉机组 DL/T 5210.2－ 《电力建设安全工作规程第 1 部分：火力发电厂》DL/T 5009.1— 《电力建设安全健康与环境管理工作规定》 （ -01-21）《火力发电建设工程启动及验收规程》DL/T5437-- 《电力工业锅炉压力容器监察规程》DL162—1996《火力发电厂金属技术监督规程》DL438— 《工程建设标准强制性条文》 电力工程部分中的有关规定《低温过热器施工图纸》《中温过热器施工图纸》《高温过热器施工图纸》 《过...
