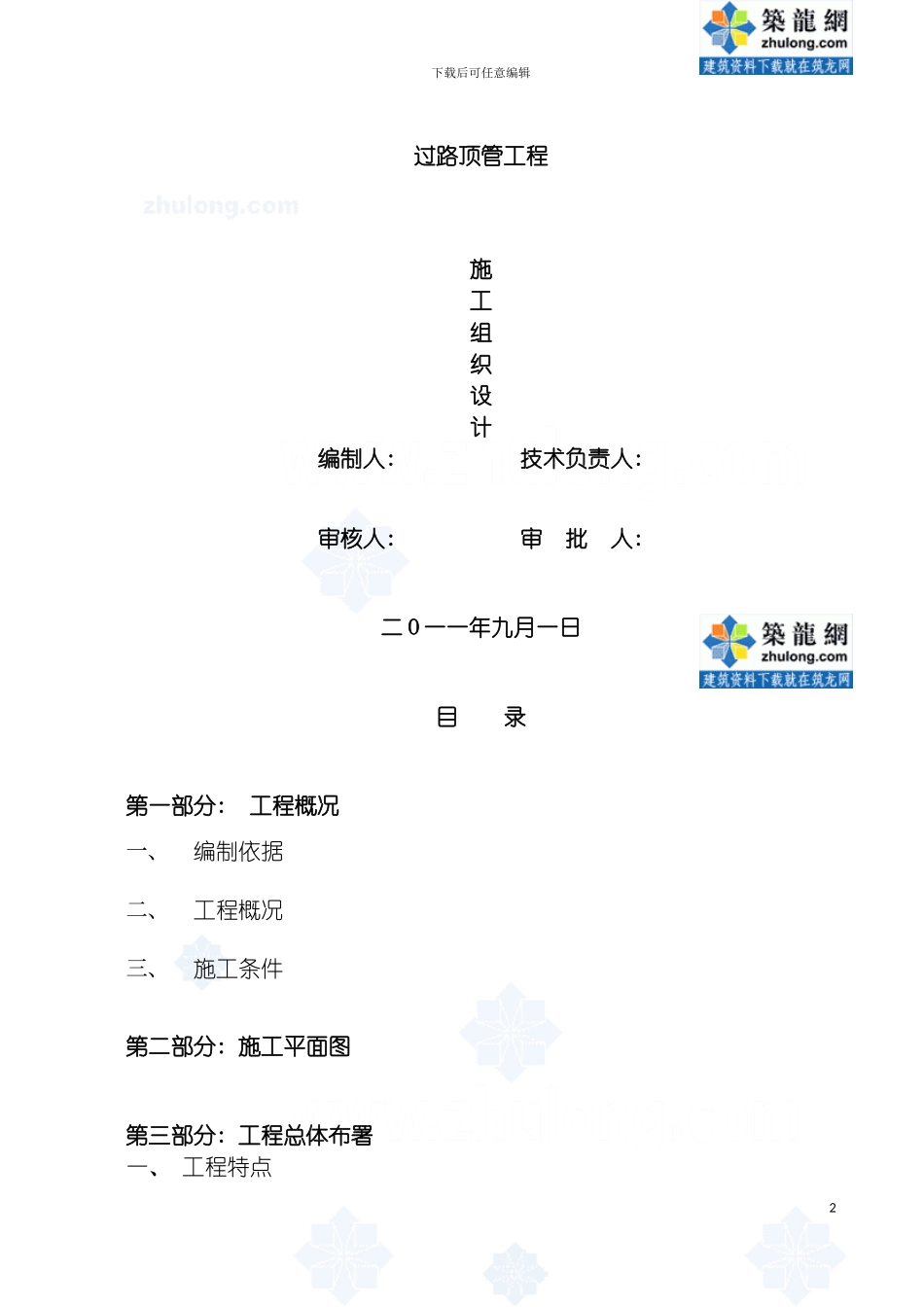

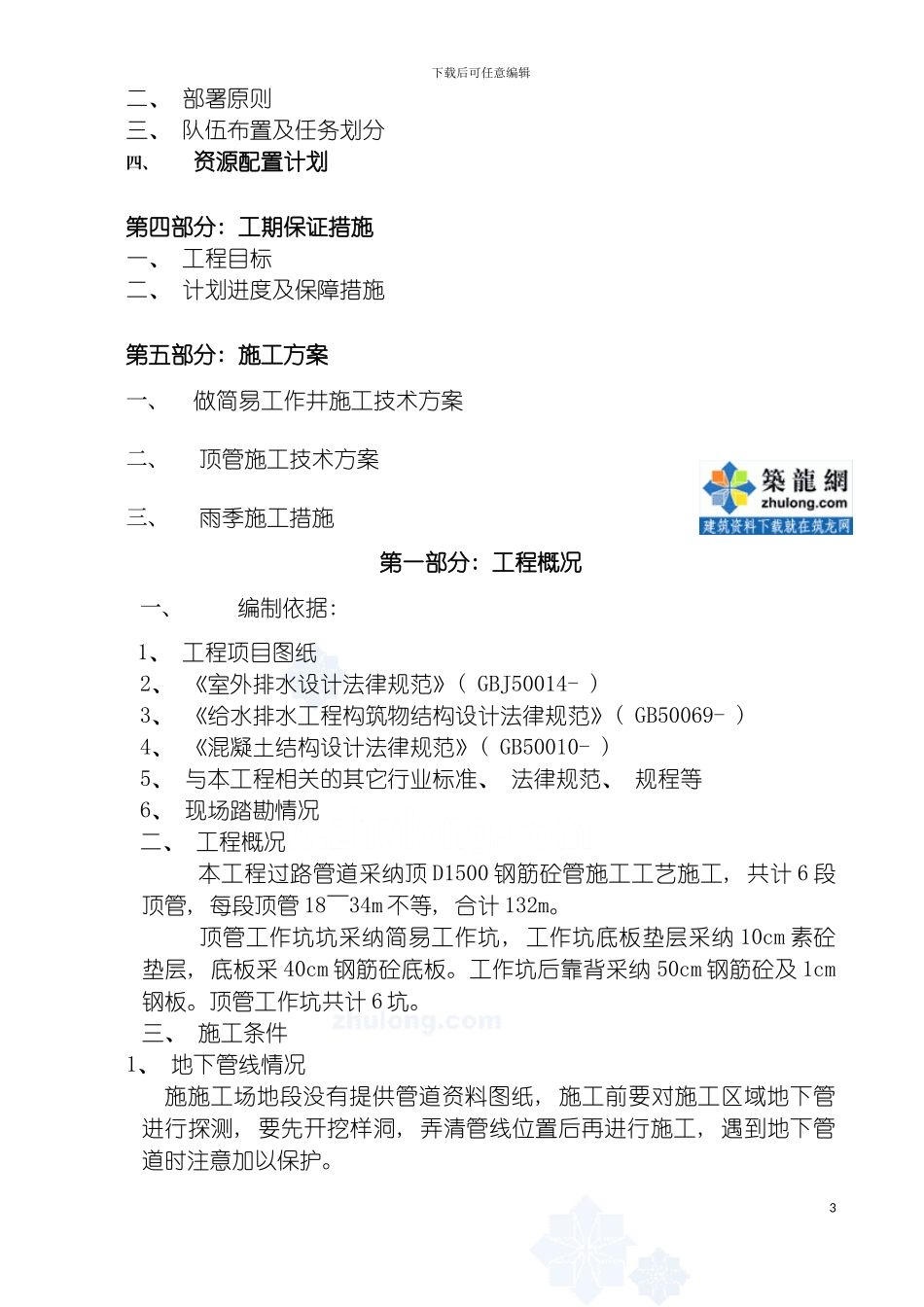

下载后可任意编辑过路顶管工程施工组织设计1下载后可任意编辑过路顶管工程施工组织设计编制人: 技术负责人: 审核人: 审 批 人: 二 O 一一年九月一日目 录第一部分: 工程概况一、编制依据二、工程概况三、施工条件第二部分: 施工平面图第三部分: 工程总体布署一、 工程特点2下载后可任意编辑二、 部署原则三、 队伍布置及任务划分四、资源配置计划第四部分: 工期保证措施一、 工程目标二、 计划进度及保障措施第五部分: 施工方案一、做简易工作井施工技术方案二、顶管施工技术方案三、雨季施工措施第一部分: 工程概况一、编制依据: 1、 工程项目图纸2、 《室外排水设计法律规范》( GBJ50014- ) 3、 《给水排水工程构筑物结构设计法律规范》( GB50069- ) 4、 《混凝土结构设计法律规范》( GB50010- ) 5、 与本工程相关的其它行业标准、 法律规范、 规程等6、 现场踏勘情况二、 工程概况本工程过路管道采纳顶 D1500 钢筋砼管施工工艺施工, 共计 6 段顶管, 每段顶管 18～34m 不等, 合计 132m。 顶管工作坑坑采纳简易工作坑, 工作坑底板垫层采纳 10cm 素砼垫层, 底板采 40cm 钢筋砼底板。工作坑后靠背采纳 50cm 钢筋砼及 1cm钢板。顶管工作坑共计 6 坑。三、 施工条件1、 地下管线情况施施工场地段没有提供管道资料图纸, 施工前要对施工区域地下管进行探测, 要先开挖样洞, 弄清管线位置后再进行施工, 遇到地下管道时注意加以保护。3下载后可任意编辑2、 施工用电由于本工程顶管施工用电量较大, 施工现场没有施工电源及配电房。采纳 50KW 发电机发电供施工用电及生活用电。第二部分: 施工平面布置 1、 由于本工程施工现场位于道路边上, 采纳顶管工艺施工。减少对周边环境影响, 不影响道路正常运行。2、 采纳 50KW 发电机发电供施工用电及生活用电。3、 在沿线路段上搭建材料仓库及施工棚, 确保各个工段的材料供应; 项目经理部的布置要考虑简洁明了, 以提高施工效率, 体现本单位的风格。本着确保工程的施工质量、 工期、 安全和文明施工, 结合本工程在进行顶管的特点, 以及顶管施工的高技术性要求, 科学、 合理、 方便的原则对现场平面进行了精心布置和合理安排。第三部分 施工总体部署一、 工程特点: 本工程工作量较小, 顶 D1500 钢筋砼管只有约 132m、 简易工作井 6 坑。二、 部署原则1、 充分考虑本项目工程的特点和难点, 确保实现业主所要...
