国家电网公司箱式变电站专用技术规范

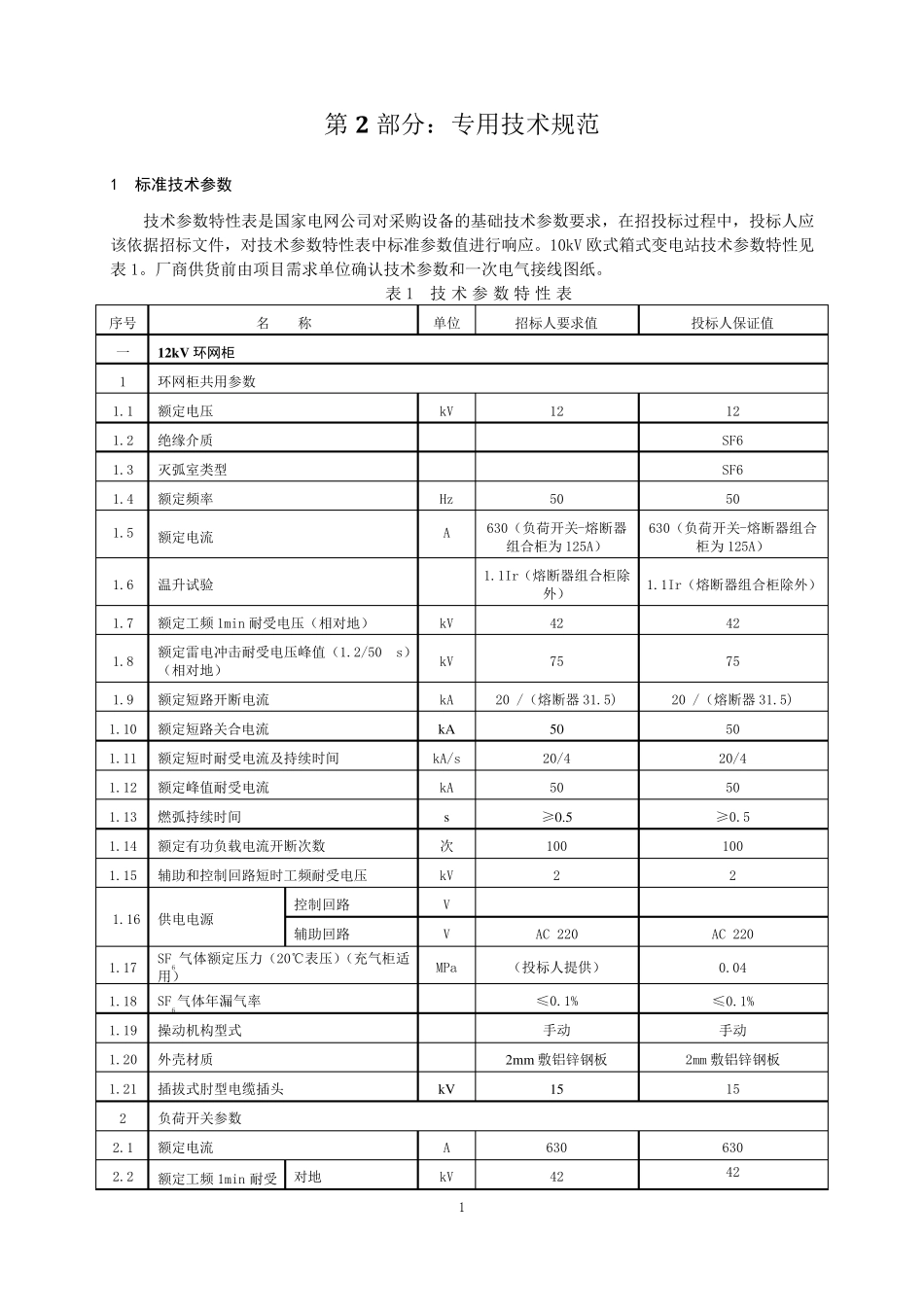

1 第 2 部 分 ： 专 用 技 术 规 范 1 标准技术参数 技 术 参 数 特 性 表 是 国 家 电 网 公 司 对 采 购 设 备 的 基 础 技 术 参 数 要 求 ， 在 招 投 标 过 程 中 ， 投 标 人 应该 依 据 招 标 文 件 ， 对 技 术 参 数 特 性 表 中 标 准 参 数 值 进 行 响 应 。 10kV 欧 式 箱 式 变 电 站 技 术 参 数 特 性 见表 1。 厂 商 供 货 前 由 项 目 需 求 单 位 确 认 技 术 参 数 和 一 次 电 气 接 线 图 纸 。 表 1 技 术 参 数 特 性 表 序 号 名 称 单 位 招 标 人 要 求 值 投 标 人 保 证 值 一 12kV 环网柜 1 环 网 柜 共 用 参 数 1.1 额 定 电 压 kV 12 12 1.2 绝 缘 介 质 SF6 1.3 灭 弧 室 类 型 SF6 1.4 额 定 频 率 Hz 50 50 1.5 额 定 电 流 A 630（ 负 荷 开 关 -熔 断 器组 合 柜 为 125A） 630（ 负 荷 开 关 -熔 断 器 组 合柜 为 125A） 1.6 温 升 试 验 1.1Ir（ 熔 断 器 组 合 柜 除外 ） 1.1Ir（ 熔 断 器 组 合 柜 除 外 ） 1.7 额 定 工 频 1min 耐 受 电 压 （ 相 对 地 ） kV 42 42 1.8 额 定 雷 电 冲击耐 受 电 压 峰值 （ 1.2/50s）（ 相 对 地 ） kV 75 75 1.9 额 定 短路开 断 电 流 kA 20 /（ 熔 断 器 31.5) 20 /（ 熔 断 器 31.5) 1.10 额 定 短路关 合 电 流 kA 50 50 1.11 额 定 短时耐 受 电 流 及持续时间 kA/s 20/4 20/4 1.12 额 定 峰值 耐 受 电 流 kA 50 50 1.13 燃弧 持续时间 s ≥0.5 ≥0.5 1.14 额 定 有功负 载电 流 开 断 次 数 次 100 100 1.15 辅助和 控制回路短时工 频 耐 受 电 压 kV 2 2 1.16 供 电 电 源 控制回路 V 辅助回路 V AC 220 AC 220 1.17 SF6 气 体额 定 压 力（ 20℃表 压 ）（ 充气 柜 适用 ） MPa （ 投 标 人 提供 ） 0.04 1.18 SF6气 体年漏气 率 ≤0.1% ≤0.1% 1.19 操动机 构 型 式 手 动 手 动 1.20 外 壳 材 质 2mm 敷 铝 锌 钢 板 2mm 敷 铝 锌 钢 板 1.21 插 拔 式 肘 型 电 缆 插 头 kV...
