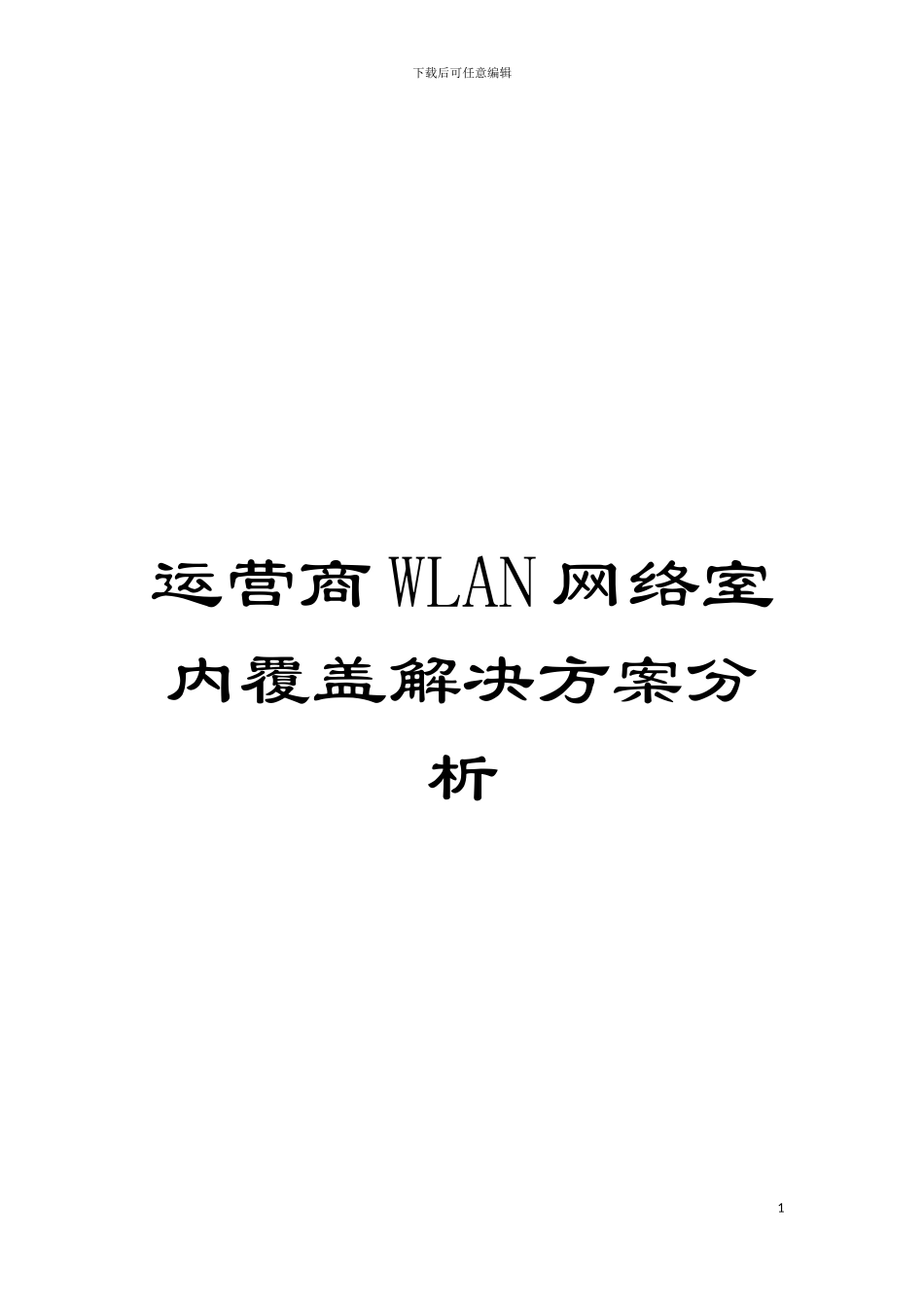

运营商WLAN网络室内覆盖解决方案分析模板

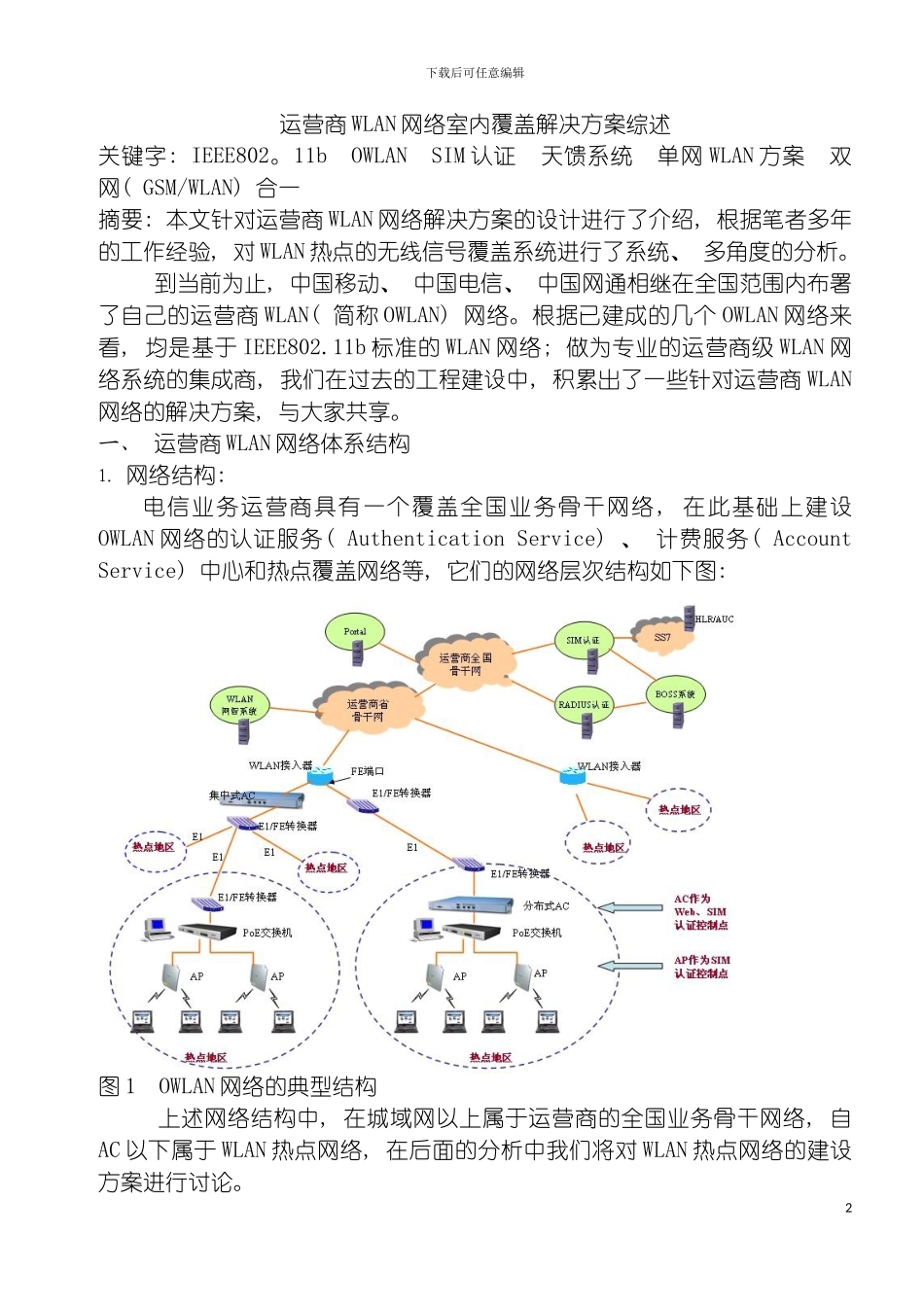

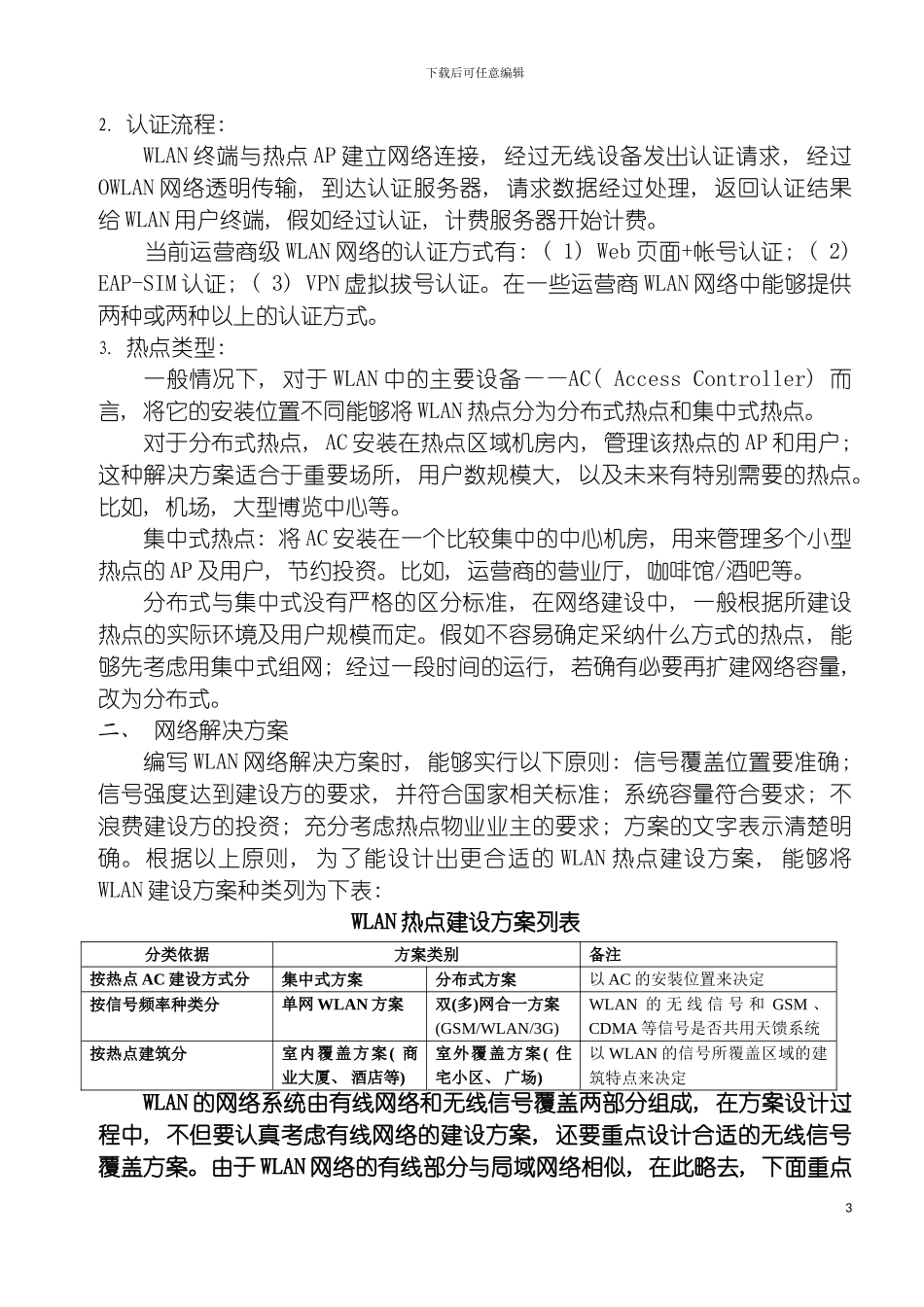

下载后可任意编辑运营商 WLAN 网络室内覆盖解决方案分析1下载后可任意编辑运营商 WLAN 网络室内覆盖解决方案综述关键字: IEEE802。11b OWLAN SIM 认证 天馈系统 单网 WLAN 方案 双网( GSM/WLAN) 合一摘要: 本文针对运营商 WLAN 网络解决方案的设计进行了介绍, 根据笔者多年的工作经验, 对 WLAN 热点的无线信号覆盖系统进行了系统、 多角度的分析。到当前为止, 中国移动、 中国电信、 中国网通相继在全国范围内布署了自己的运营商 WLAN( 简称 OWLAN) 网络。根据已建成的几个 OWLAN 网络来看, 均是基于 IEEE802.11b 标准的 WLAN 网络; 做为专业的运营商级 WLAN 网络系统的集成商, 我们在过去的工程建设中, 积累出了一些针对运营商 WLAN网络的解决方案, 与大家共享。一、 运营商 WLAN 网络体系结构1．网络结构: 电信业务运营商具有一个覆盖全国业务骨干网络, 在此基础上建设OWLAN 网络的认证服务( Authentication Service) 、 计费服务( Account Service) 中心和热点覆盖网络等, 它们的网络层次结构如下图: 图 1 OWLAN 网络的典型结构 上述网络结构中, 在城域网以上属于运营商的全国业务骨干网络, 自AC 以下属于 WLAN 热点网络, 在后面的分析中我们将对 WLAN 热点网络的建设方案进行讨论。2下载后可任意编辑2．认证流程: WLAN 终端与热点 AP 建立网络连接, 经过无线设备发出认证请求, 经过OWLAN 网络透明传输, 到达认证服务器, 请求数据经过处理, 返回认证结果给 WLAN 用户终端, 假如经过认证, 计费服务器开始计费。 当前运营商级 WLAN 网络的认证方式有: ( 1) Web 页面+帐号认证; ( 2) EAP-SIM 认证; ( 3) VPN 虚拟拔号认证。在一些运营商 WLAN 网络中能够提供两种或两种以上的认证方式。3．热点类型: 一般情况下, 对于 WLAN 中的主要设备——AC( Access Controller) 而言, 将它的安装位置不同能够将 WLAN 热点分为分布式热点和集中式热点。对于分布式热点, AC 安装在热点区域机房内, 管理该热点的 AP 和用户; 这种解决方案适合于重要场所, 用户数规模大, 以及未来有特别需要的热点。比如, 机场, 大型博览中心等。集中式热点: 将 AC 安装在一个比较集中的中心机房, 用来管理多个小型热点的 AP 及用户, 节约投资。比如, 运营商的营业厅, 咖啡馆/酒吧等。分布式与集中式没有严格的区分标准, 在网络建设中, 一...
