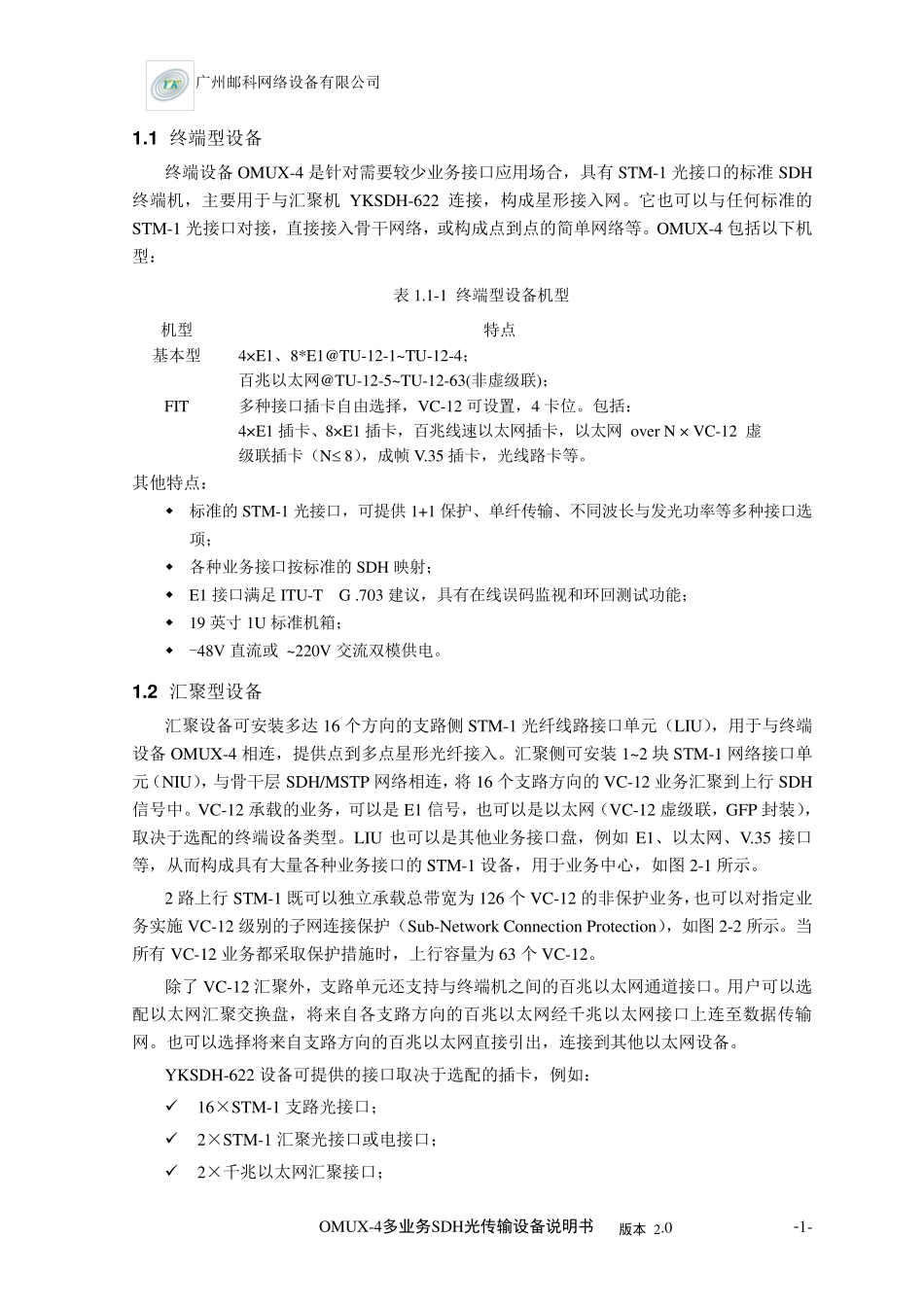

目录 -1- OMUX-4 多业务 SDH 光传输设备 说 明 书 广州邮科网络设备有限公司 2005.4 目录 -2 - 广 州 邮 科 网 络 设 备 有 限 公 司 OMUX-4多业务SDH光传输设备说明书 版本 2.0 -1- 1 .1 终 端 型 设 备 终 端 设 备 OMUX-4 是 针 对 需 要 较 少 业 务 接 口 应 用 场 合 ， 具 有 STM-1 光 接 口 的 标 准 SDH终 端 机 ， 主 要 用 于 与 汇 聚 机YKSDH-622 连 接 ， 构 成 星 形 接 入 网 。 它 也 可 以 与 任 何 标 准 的STM-1 光 接 口 对 接 ， 直 接 接 入 骨 干 网 络 ， 或 构 成 点 到 点 的 简 单 网 络 等 。 OMUX-4 包 括 以 下 机型 ： 表 1.1-1 终 端 型 设 备 机 型 机 型 特 点 基 本 型 4×E1、 8*E1@TU-12-1~TU-12-4； 百 兆 以 太 网 @TU-12-5~TU-12-63(非 虚 级 联 )； FIT 多 种 接 口 插 卡 自 由 选 择 ， VC-12 可 设 置 ， 4 卡 位 。 包 括 ： 4×E1 插 卡 、 8×E1 插 卡 ， 百 兆 线 速 以 太 网 插 卡 ， 以 太 网 over N × VC-12 虚级 联 插 卡 （ N 8）， 成 帧 V.35 插 卡 ， 光 线 路 卡 等 。 其 他 特 点 ：  标 准 的 STM-1 光 接 口 ， 可 提 供 1+1 保 护 、 单 纤 传 输 、 不 同 波 长 与 发 光 功 率 等 多 种 接 口 选项 ；  各 种 业 务 接 口 按 标 准 的 SDH 映 射 ；  E1 接 口 满 足 ITU-T G .703 建 议 ， 具 有 在 线 误 码 监 视 和 环回测试功 能；  19 英寸1U 标 准 机 箱；  -48V 直 流或 ~220V 交流双模供 电。 1 .2 汇 聚 型 设 备 汇 聚 设 备 可 安装多 达16 个方向的 支路 侧STM-1 光 纤 线 路 接 口 单 元（ LIU）， 用 于 与 终 端设 备 OMUX-4 相连 ， 提 供 点 到 多 点 星 形 光 纤 接 入 。 汇 聚 侧可 安装1~2 块STM-1 网 络 接 口 单元（ NIU）， 与 骨 干 层SDH/MSTP 网 络 相连 ， 将16 个支路 方向的 VC-12 业 务 汇 聚 到 上行SDH信号中。 VC-12 承载的 业 务 ， 可 以 是 E1 信号， 也 可 以 是 以 太 网...
