多功能宽带路由器说明书

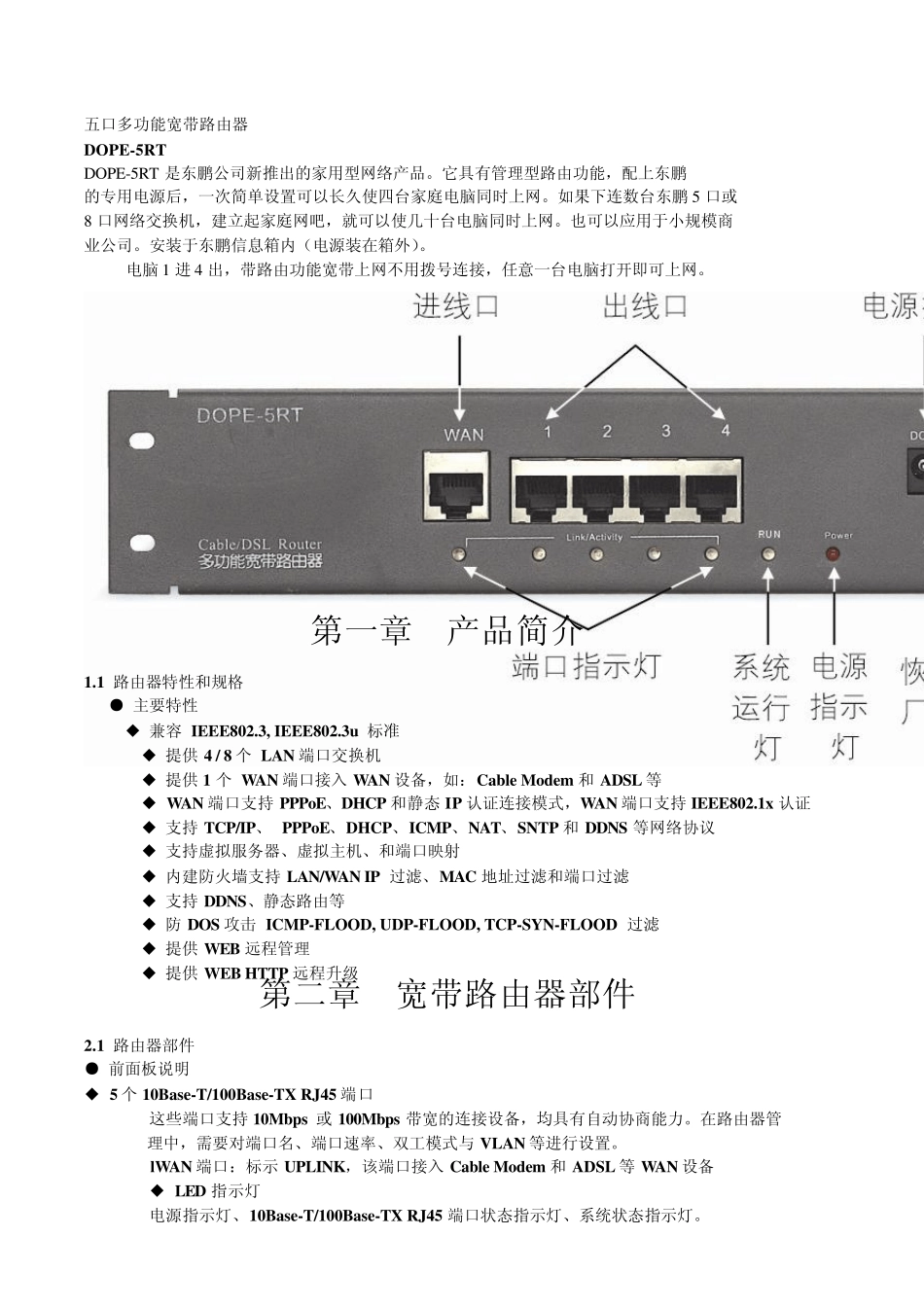

五口多功能宽带路由器 DOPE-5RT DOPE-5RT 是东鹏公司新推出的家用型网络产品。它具有管理型路由功能，配上东鹏 的专用电源后，一次简单设置可以长久使四台家庭电脑同时上网。如果下连数台东鹏5 口或 8 口网络交换机，建立起家庭网吧，就可以使几十台电脑同时上网。也可以应用于小规模商 业公司。安装于东鹏信息箱内（电源装在箱外）。 电脑1 进4 出，带路由功能宽带上网不用拨号连接，任意一台电脑打开即可上网。 第一章 产品简介 1.1 路由器特性和规格 ● 主要特性 ◆ 兼容 IEEE802.3, IEEE802.3u 标准 ◆ 提供 4 / 8 个 LAN 端口交换机 ◆ 提供 1 个 WAN 端口接入 WAN 设备，如：Cable Modem 和ADSL 等 ◆ WAN 端口支持 PPPoE、DHCP 和静态 IP 认证连接模式，WAN 端口支持 IEEE802.1x 认证 ◆ 支持 TCP/IP、 PPPoE、DHCP、ICMP、NAT、SNTP 和DDNS 等网络协议 ◆ 支持虚拟服务器、虚拟主机、和端口映射 ◆ 内建防火墙支持 LAN/WAN IP 过滤、MAC 地址过滤和端口过滤 ◆ 支持 DDNS、静态路由等 ◆ 防 DOS 攻击 ICMP-FLOOD, UDP-FLOOD, TCP-SYN-FLOOD 过滤 ◆ 提供 WEB 远程管理 ◆ 提供 WEB HTTP 远程升级 第二章 宽带路由器部件 2.1 路由器部件 ● 前面板说明 ◆ 5 个 10Base-T/100Base-TX RJ45 端口 这些端口支持 10Mbps 或100Mbps 带宽的连接设备，均具有自动协商能力。在路由器管 理中，需要对端口名、端口速率、双工模式与 VLAN 等进行设置。 lWAN 端口：标示 UPLINK，该端口接入 Cable Modem 和ADSL 等 WAN 设备 ◆ LED 指示灯 电源指示灯、10Base-T/100Base-TX RJ45 端口状态指示灯、系统状态指示灯。 l 电源指示灯：PWR 指示灯 l 系统运行灯：RUN 指示灯 l 端口指示灯：LINK/ACT ◆ 系统复位按键 系统复位按键 RST，在系统运行时，持续按下此键 5 秒钟，路由器的所有配置将恢复出 厂设置，但不会清除系统日志。 ● LED 指示灯说明 ◆ 路由器的每个端口对应着不同的 LED 指示灯，LED 指示灯以亮、暗、闪烁来指示端口 的状态（请登录本公司网站查看 LED 功能表），用户可根据 LED 指示灯的状态直观地了解 每个端口所处的状态以及判断路由器的故障原因。 ◆ 备注：路由器在复位过程中，LAN 端口状态指示灯轮流点亮，并在复位完成后熄灭， WAN 端口无检测状态指示。 2.2 路由模...
