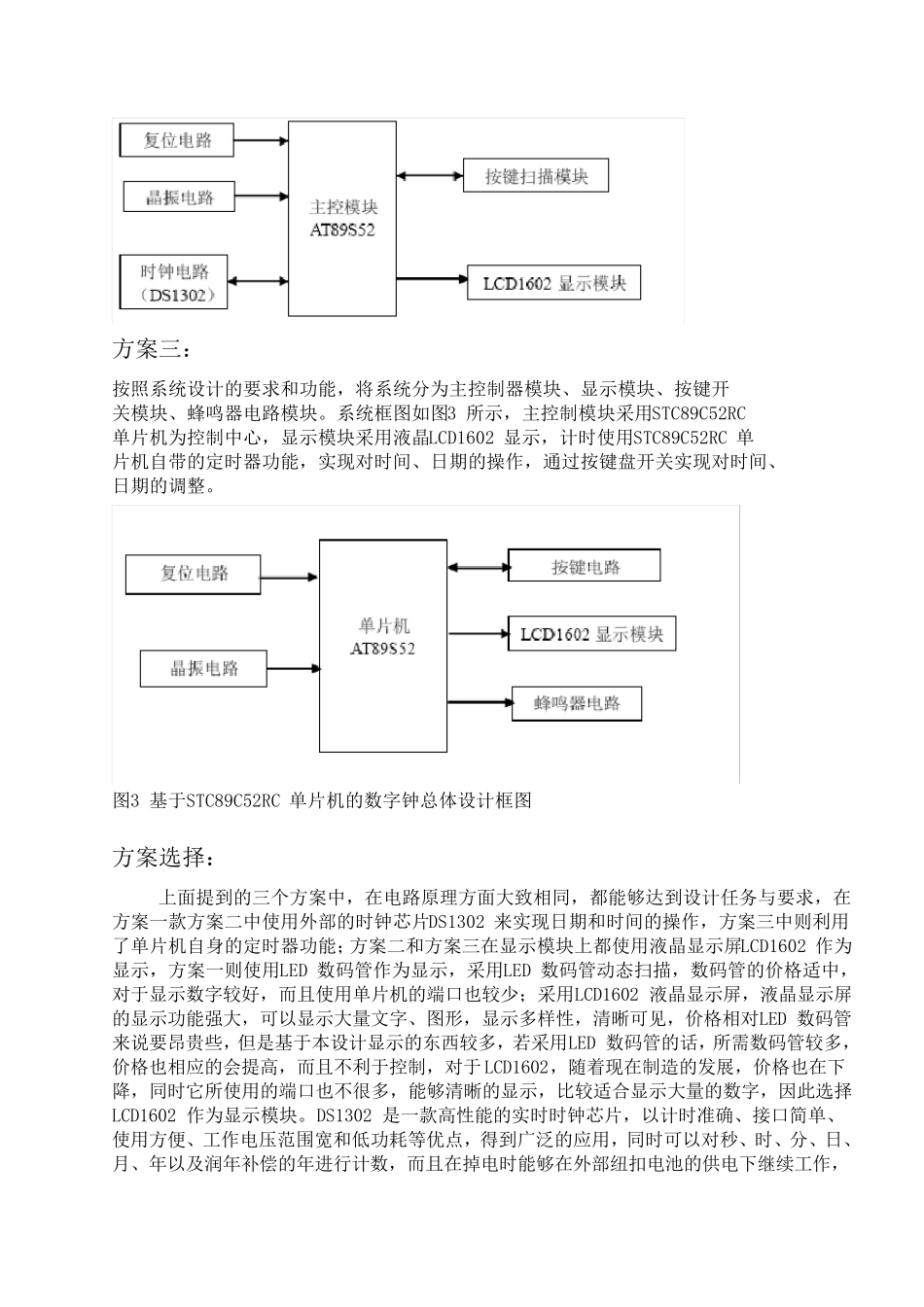

一、 设计任务与要求： 设计任务:多功能数字电子表 基本要求：计时功能：显示时、分、秒，定闹功能，秒表功能，倒计时功能。 提高要求：增加“语音报时”功能，增加“电子日历”功能。 二、方案比较 方案一： 按照系统设计的功能的要求，初步确定系统由主控模块、时钟模块、显示模块各键盘接口模块、功能指示模块共5 个模块组成，电路系统构成框图如图1所示。主控芯片使用52 系列STC89C52RC 单片机，时钟芯片使用美国DALLAS 公司推出的一款高性能、低功耗、带RAM 的实时时钟DS1302。采用DS1302 作为计时芯片，可以做到计时准确。更重要的是，DS1302 可以在很小电流的后备电源（2.5V--5.5V 电源，在2。5V 时耗电小于300nA）下继续计时，而且DS1302 可以编程选择多种充电电流来对后备电源进行慢速充电，可以保证后备电源基本功不耗电。显示模块采用普通的共阳LED 数码管，键输入采用查询法实现功能调整。 方案二： 按照系统设计的要求和功能，将系统分为主控模块、时钟电路模块、按键扫 描模块，LCD 显示模块，电源电路、复位电路、晶振电路几个模块，系统框图如 图2 所示。主控模块采用STC89C52RC 单片机，按键模块用四个按键，用于调整 时间和设定闹钟，显示模块采用LCD1602，时钟电路模块采用DS1302 实时时钟 实现对时间，日期 的操 作。 方案三： 按照系统设计的要求和功能，将系统分为主控制器模块、显示模块、按键开 关模块、蜂鸣器电路模块。系统框图如图3 所示，主控制模块采用STC89C52RC 单片机为控制中心，显示模块采用液晶LCD1602 显示，计时使用STC89C52RC 单 片机自带的定时器功能，实现对时间、日期的操作，通过按键盘开关实现对时间、 日期的调整。 图3 基于STC89C52RC 单片机的数字钟总体设计框图 方案选择： 上面提到的三个方案中，在电路原理方面大致相同，都能够达到设计任务与要求，在方案一款方案二中使用外部的时钟芯片DS1302 来实现日期和时间的操作，方案三中则利用了单片机自身的定时器功能；方案二和方案三在显示模块上都使用液晶显示屏LCD1602 作为显示，方案一则使用LED 数码管作为显示，采用LED 数码管动态扫描，数码管的价格适中，对于显示数字较好，而且使用单片机的端口也较少；采用LCD1602 液晶显示屏，液晶显示屏的显示功能强大，可以显示大量文字、图形，显示多样性，清晰可见，价格相对LED 数码管 来说要昂贵些，但是基于本设计显示的东西较多，若采用LED ...
