多功能数字电流表

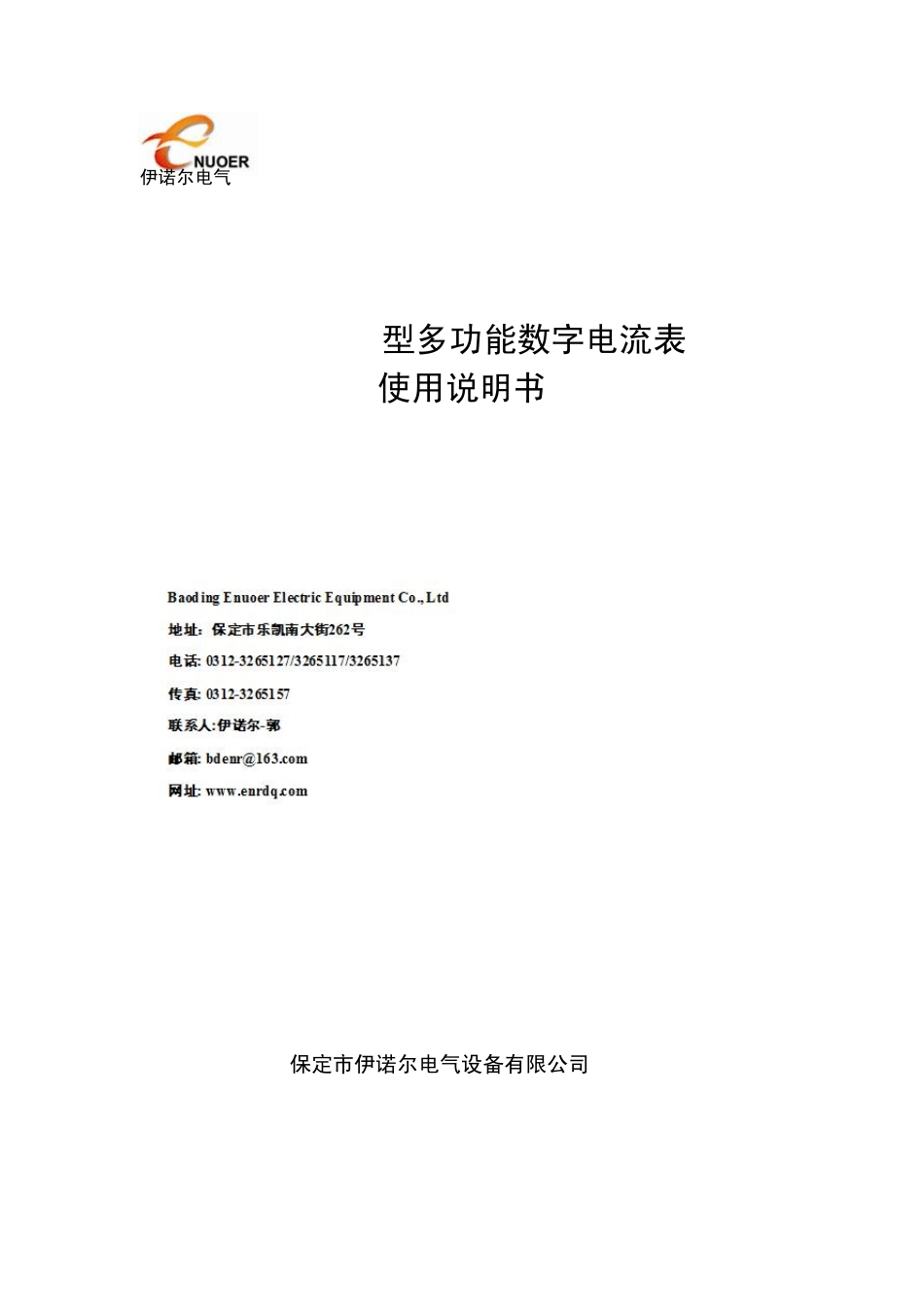

伊诺尔电气 ENR-C96A型多功能数字电流表 使用说明书 保定市伊诺尔电气设备有限公司 ENR-C96A 系列多功能数字电流表说明书 保定市伊诺尔电气设备有限公司 2 1. 安全提示 本仪表在安装、接线及调试时应按照本说明书所规定的方法和步骤进行，须特别注意仪表后部的接线图和端子标号。 当仪表外壳有明显损坏或显示故障时，不得继续安装使用，请与供货商联系解决。 本仪表必须由专业技术人员按照说明书和安全规范安装调试。 2．产品描述 2.1 特点 ● 测量交流电流值。三相/单相自动识别。 ● 适用于高低压系统。 ● 具有365 天历史数据记录及重现功能。 ● 具有25 次谐波分析功能，符合国标要求。 ● 从本机调出或者从后台软件读取历史数据。可设定超限报警值。 ● 具有485 通信口，可构成智能配电系统 ● 信号电流0--5A，电流变比任意设定，测量范围1A-50kA。 ● 仪表为嵌入式结构，安装开孔与指针表相同。 2.2 通讯与后台软件 本仪表具有RS485 串口通信，通过232/485 转接器与监控主机通讯，采用MODBUS-RTU 通讯规约。 多台仪表组网时采用本公司BHPQMS 后台软件，具有全面的记录分析功能，并可生成PQDIF数据，向管理中心传输数据，软件可在线升级。 组网方式见附图。 2.3 维护提示 仪表出厂前己通过安全测试并且贴上封条，如果打开了此设备，必须通过同样的安全测试。请勿自行打开后盖。 2.4 数据保护 永久式存储器实现对数据的存储保护。 2.5 参数设置 日期及时间；电流互感器变比；基波电流超限报警；谐波电流超限报警；通信地址；存储间隔设定。 ENR-C96A 系列多功能数字电流表说明书 保定市伊诺尔电气设备有限公司 3 3. 技术数据 3.1 环境条件 海拔高度 ：≤2000m（特殊要求可协商定货） 工作温度 ： -10℃～+50℃ 库存温度 ： -20℃～+60℃ 环境要求 ：周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地无剧烈振动、无雨雪侵蚀。 工作电源 ： AC(DC)100-220V 整机重量 ： 0.6 ㎏ (96A)； 1.0 ㎏ (120A)； 1.3 ㎏ (144A) 测量信号 ： 3 相 /2 相 /1 相电流 测量方式 ：交流采样 测量电流 ： 50mA～ 5A 报警输出 ： 250V， 5A 继电器干接点。 3.2 测量精度 基波电流 ：±0.2% 谐波电流 ：±0.5% 3.3 通讯接口 通讯接口 ：用于远程终端数据采集 模式 ： RS— 485 波特率 ： 57600 4 型号说明 ENR-C96A...
