多图解说电脑机箱内部所有线路连线方法

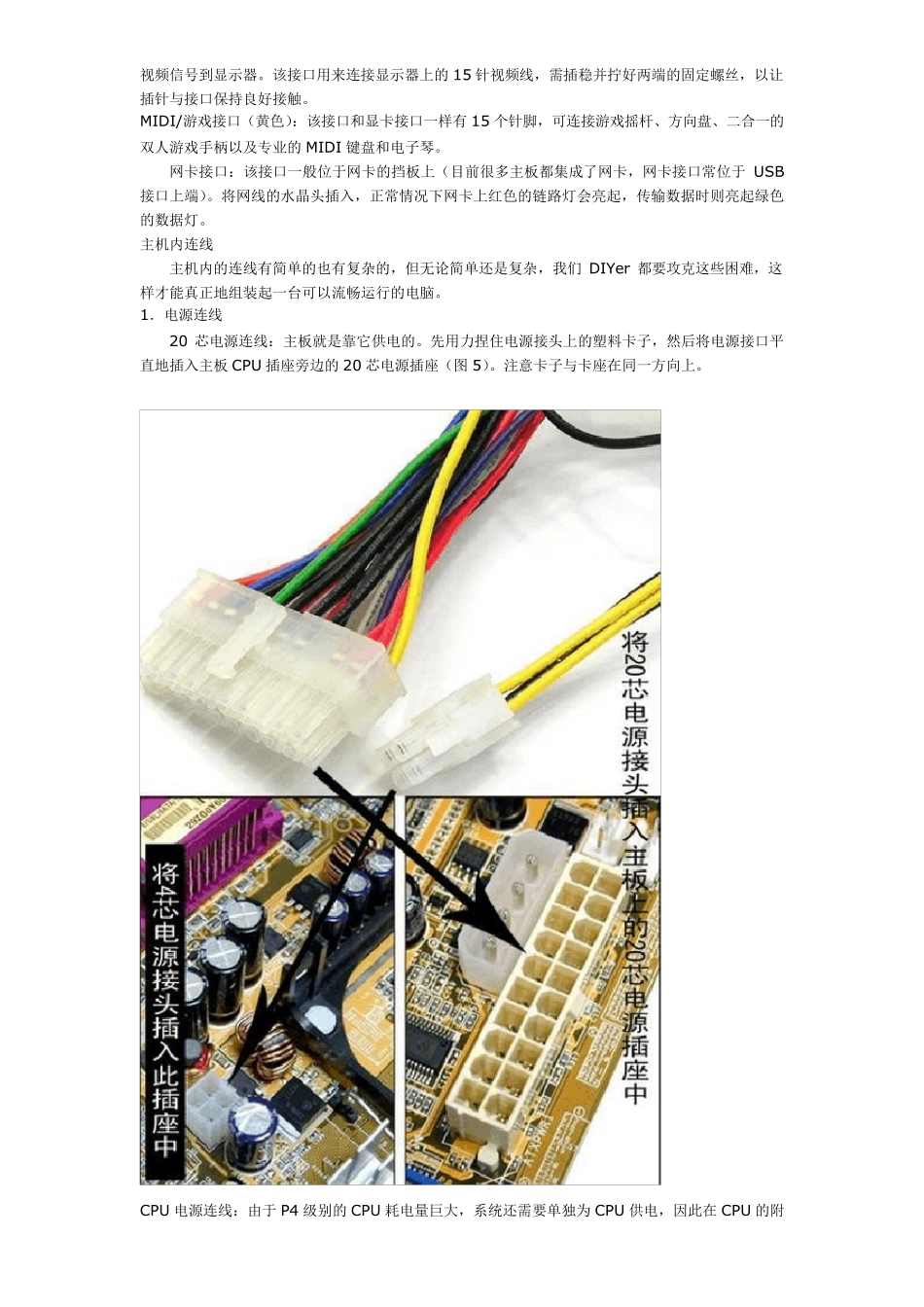

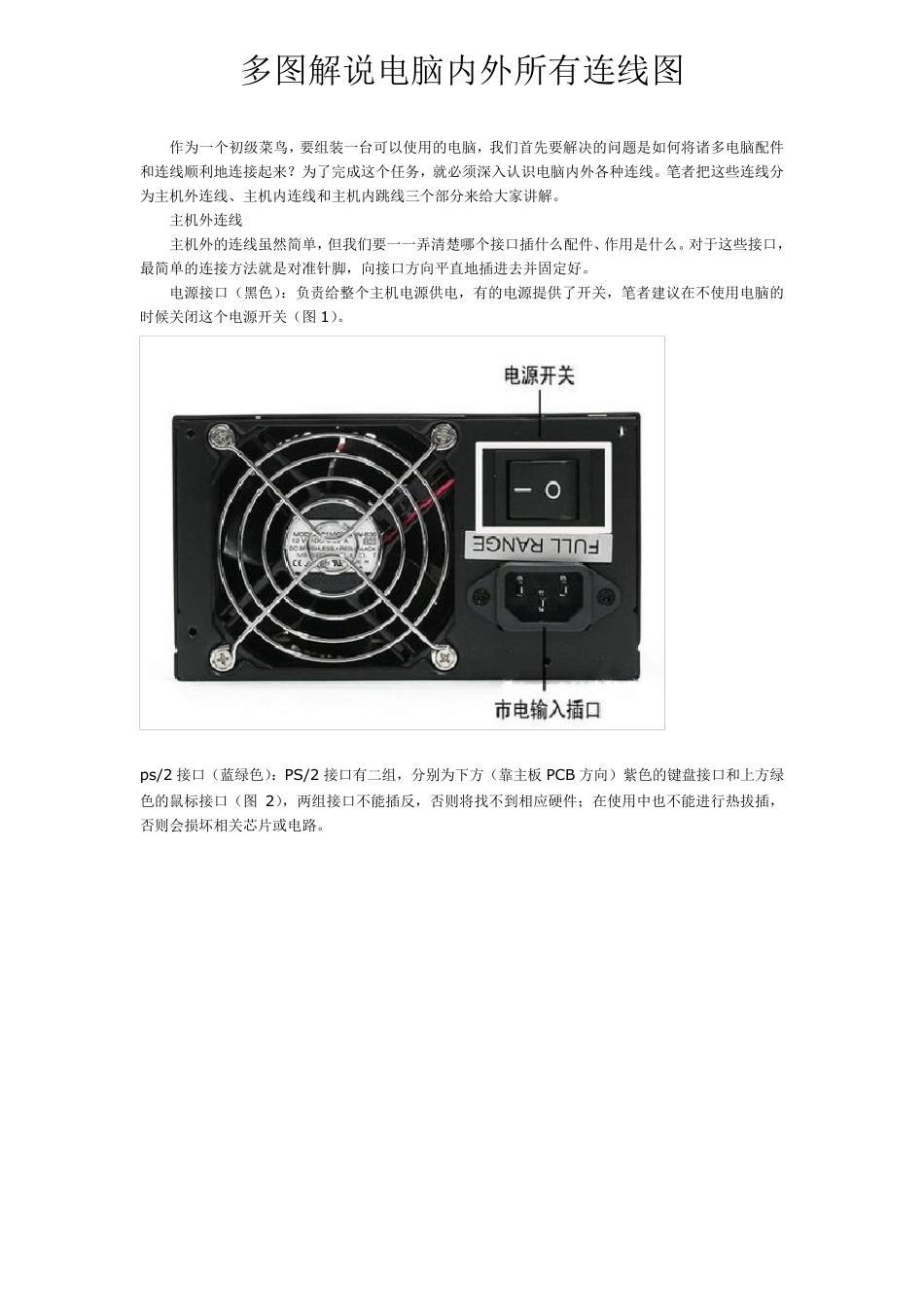

多图解说电脑机箱内部所有线路连线方法_第1页
1/9

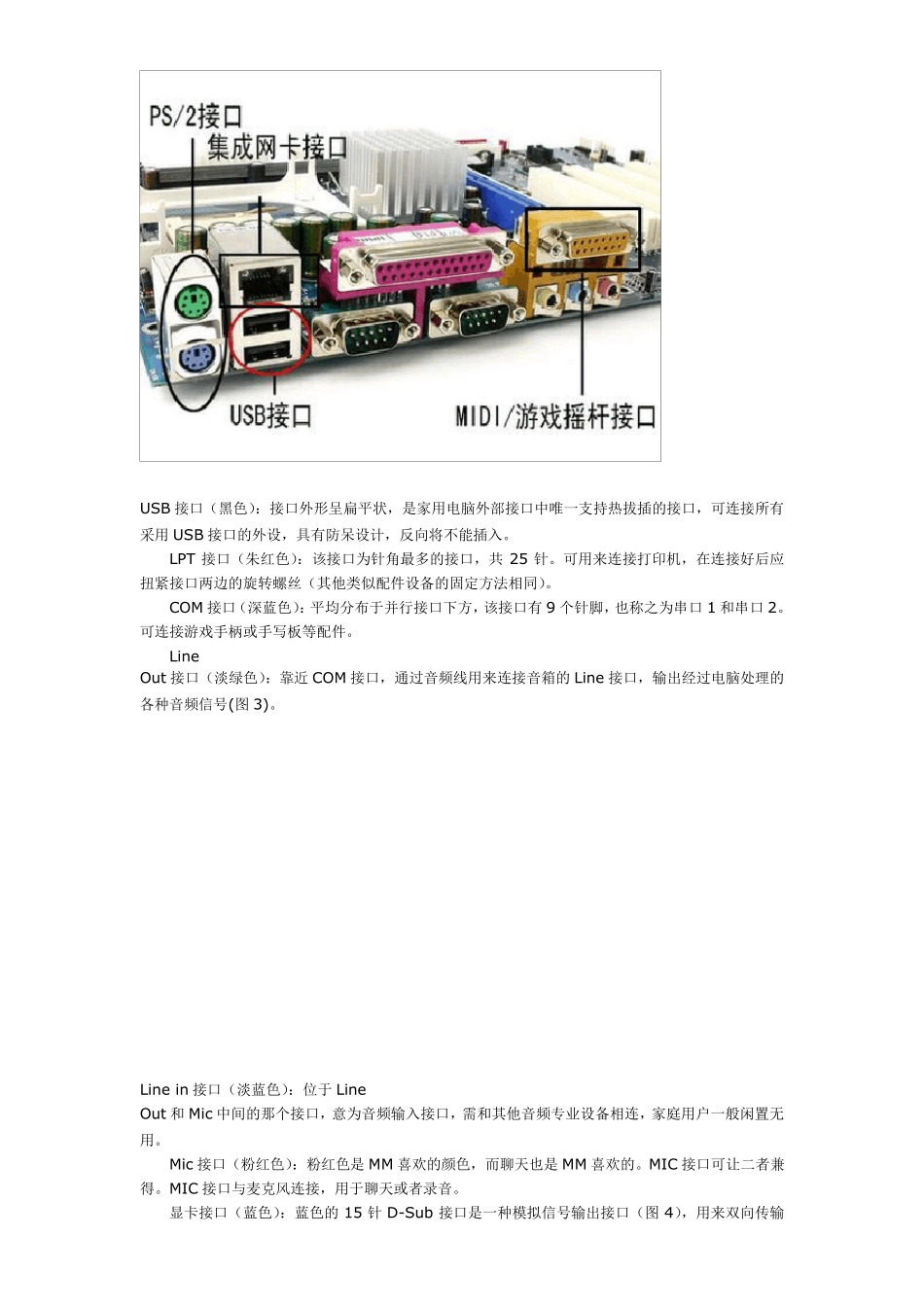

多图解说电脑机箱内部所有线路连线方法_第2页
2/9
多图解说电脑机箱内部所有线路连线方法_第3页
3/9
多图解说电脑内外所有连线图 作为一个初级菜鸟,要组装一台可以使用的电脑,我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来?为了完成这个任务,就必须深入认识电脑内外各种连线。笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。 主机外连线 主机外的连线虽然简单,但我们要一一弄清楚哪个接口插什么配件、作用是什么。对于这些接口,最简单的连接方法就是对准针脚,向接口方向平直地插进去并固定好。 电源接口(黑色):负责给整个主机电源供电,有的电源提供了开关,笔者建议在不使用电脑的时候关闭这个电源开关(图1)。 ps/2 接口(蓝绿色):PS/2 接口有二组,分别为下方(靠主板PCB 方向)紫色的键盘接口和上方绿色的鼠标接口(图2),两组接口不能插反,否则将找不到相应硬件;在使用中也不能进行热 拔 插,否则会 损 坏 相关芯 片 或 电路 。 USB 接口(黑色):接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB 接口的外设,具有防呆设计,反向将不能插入。 LPT 接口(朱红色):该接口为针角最多的接口,共 25 针。可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。 COM 接口(深蓝色):平均分布于并行接口下方,该接口有9 个针脚,也称之为串口1 和串口2。可连接游戏手柄或手写板等配件。 Line Ou t 接口(淡绿色):靠近 COM 接口,通过音频线用来连接音箱的Line 接口,输出经过电脑处理的各种音频信号(图 3)。 Line in 接口(淡蓝色):位于 Line Ou t 和 Mic 中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用。 Mic 接口(粉红色):粉红色是MM 喜欢的颜色,而聊天也是MM 喜欢的。MIC 接口可让二者兼得。MIC 接口与麦克风连接,用于聊天或者录音。 显卡接口(蓝色):蓝色的15 针 D-Su b 接口是一种模 拟 信号输出接口(图 4),用来双 向传 输视频信号到显示器。该接口用来连接显示器上的15 针视频线,需插稳并拧好两端的固定螺丝,以让插针与接口保持良好接触。 MIDI/游戏接口(黄色):该接口和显卡接口一样有15 个针脚,可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI 键盘和电子琴。 网卡接口:该接口一般位于网卡的挡板上(目前很多主板都集成了网卡,网卡接口常位于 USB接口...
