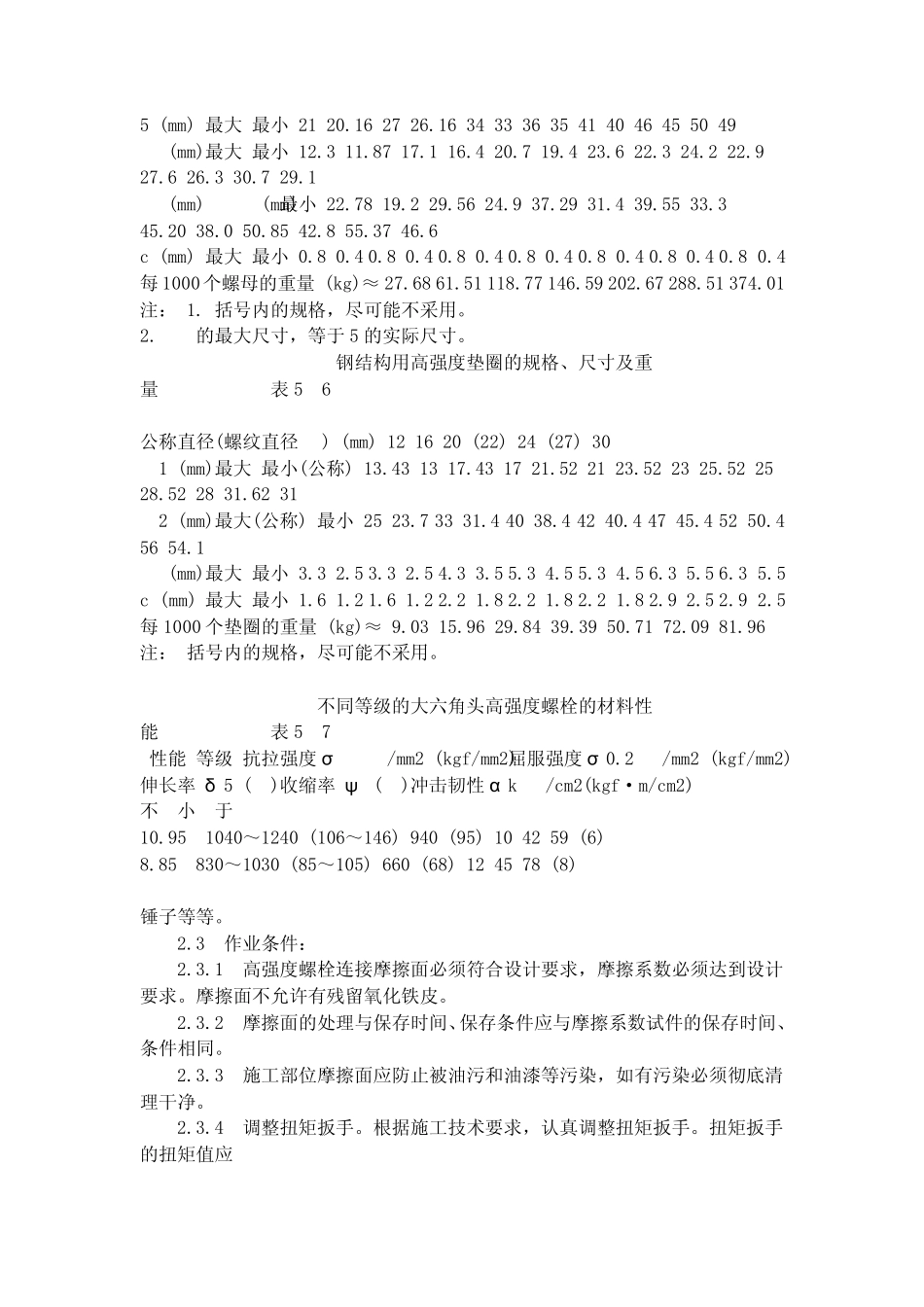

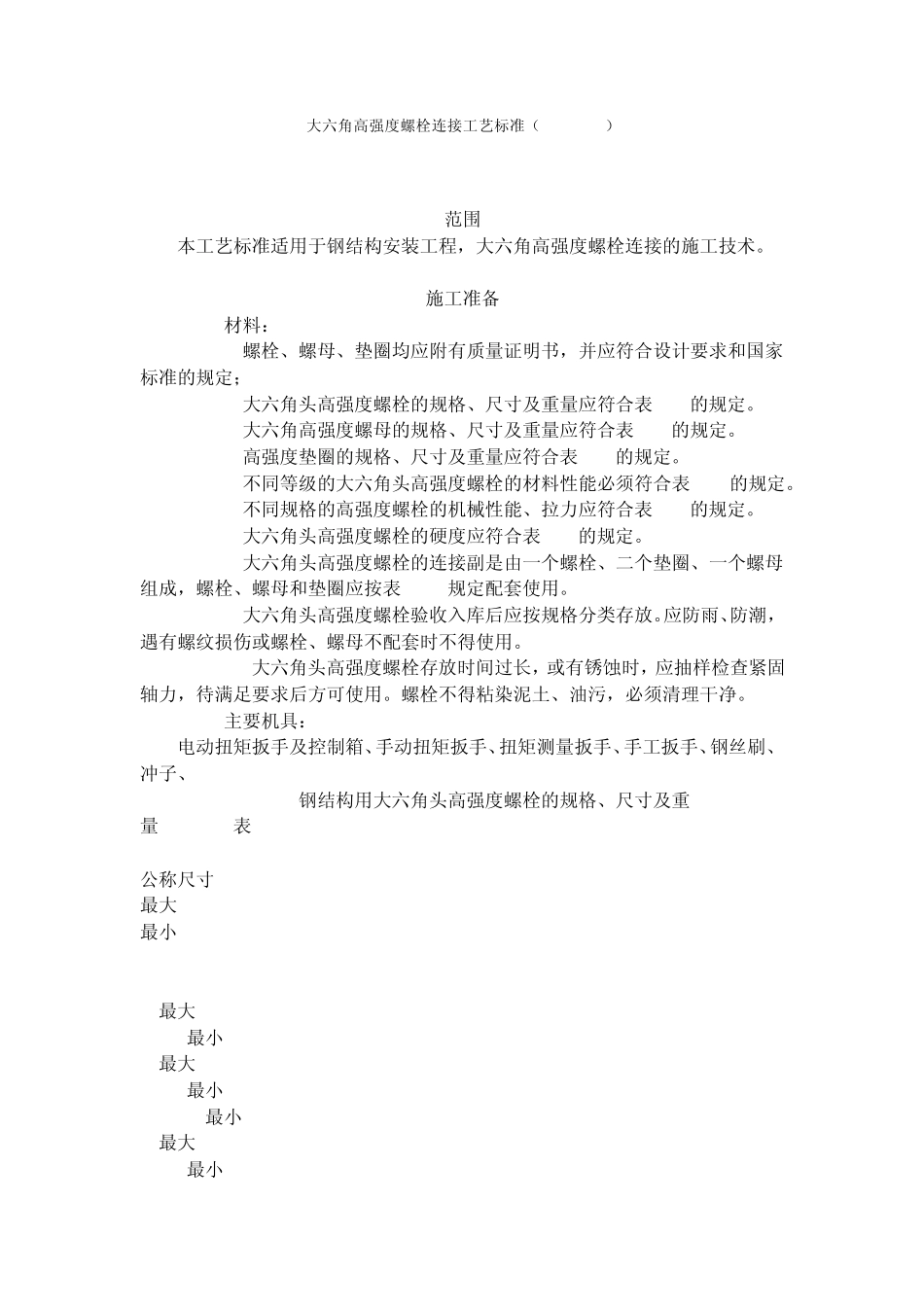

大六角高强度螺栓连接工艺标准（503-1996） 范围 本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。 施工准备 2.1 材料： 2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定； 2.1.2 大六角头高强度螺栓的规格、尺寸及重量应符合表 5-4的规定。 2.1.3 大六角高强度螺母的规格、尺寸及重量应符合表 5-5的规定。 2.1.4 高强度垫圈的规格、尺寸及重量应符合表 5-6的规定。 2.1.5 不同等级的大六角头高强度螺栓的材料性能必须符合表 5-7的规定。 2.1.6 不同规格的高强度螺栓的机械性能、拉力应符合表 5-8的规定。 2.1.7 大六角头高强度螺栓的硬度应符合表 5-9的规定。 2.1.8 大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表 5-10规定配套使用。 2.1.9 大六角头高强度螺栓验收入库后应按规格分类存放。应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。 2.1.10 大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。螺栓不得粘染泥土、油污，必须清理干净。 2.2 主要机具： 电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、 钢结构用大六角头高强度螺栓的规格、尺寸及重量 表 5-4 公称尺寸 12 16 20 (22) 24 (27) 30 最大 12.43 16.43 20.52 22.52 24.52 27.84 30.84 最小 11.57 15.57 19.48 21.48 23.48 26.16 29.16 e (mm) 22.78 29.56 37.29 39.55 45.20 50.85 55.37 dw (mm) 19.2 24.9 31.4 33.3 38.0 42.8 46.5 s 最大 21 27 34 36 41 46 50 (mm) 最小 20.16 26.16 33 35 40 45 49 h 最大 7.95 10.75 13.40 14.90 15.90 17.90 19.75 (mm) 最小 7.05 9.25 11.60 13.10 14.10 16.10 17.65 r (mm) 最小 1.0 1.0 1.5 1.5 1.5 2.0 2.0 c 最大 0.8 0.8 0.8 0.8 0.8 0.8 0.8 (mm) 最小 0.4 0.4 0.4 0.4 0.4 0.4 0.4 z (mm) 最大 2.6 3.0 3.8 3.8 4.5 4.5 5.3 l0 (mm) 25；30 30；35 35；40 40；45 45；50 50；55 55；60 l (mm) 公称 最小 最大 35 33.75 36.25 49.4 40 38.75 41.25 54.2 45 43.75 46.25 57.8 113.0 50 48.75 51.25 62.5 121.3 207.3 55 53.5 56.;5 67.3 127.9 220...
