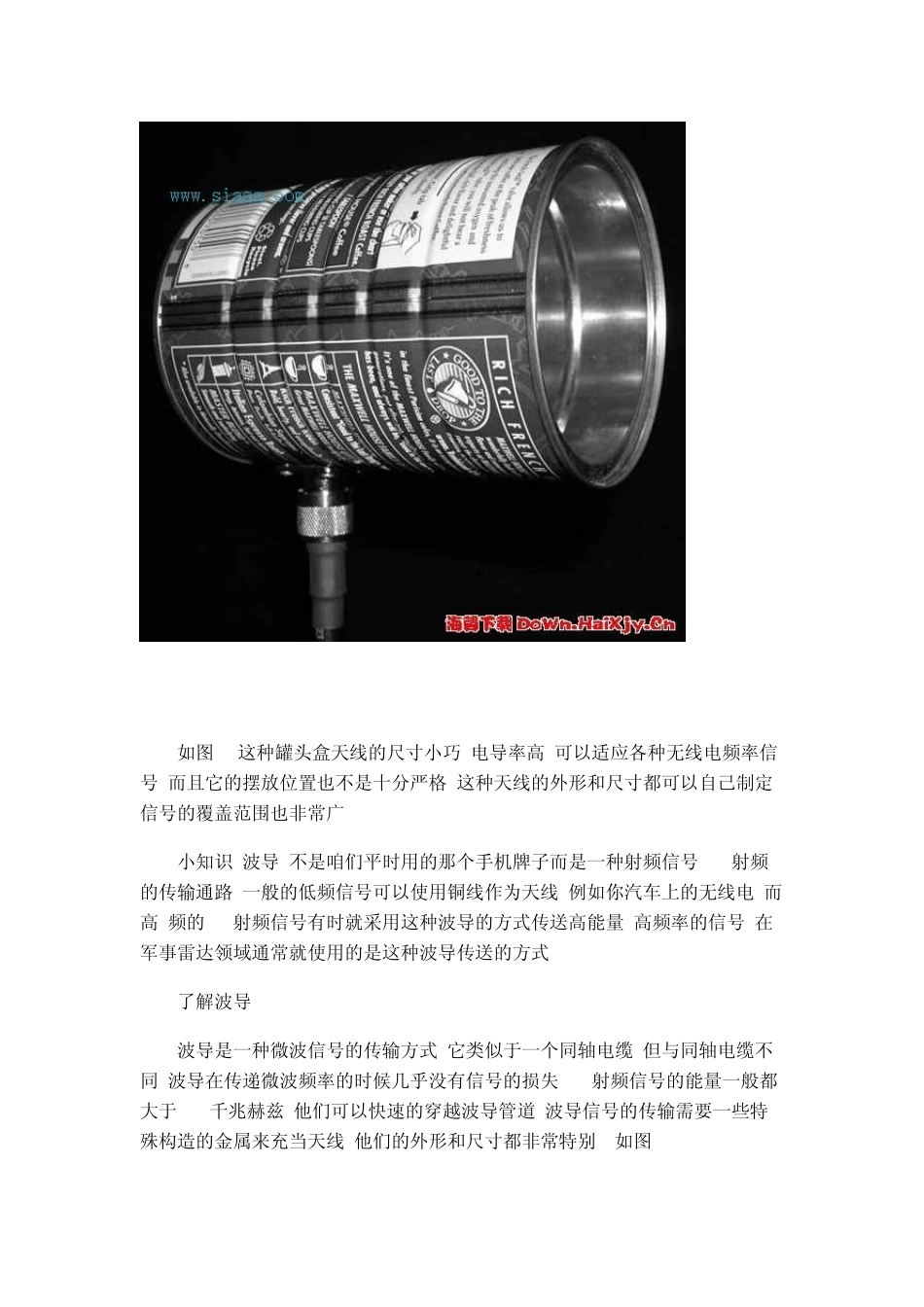

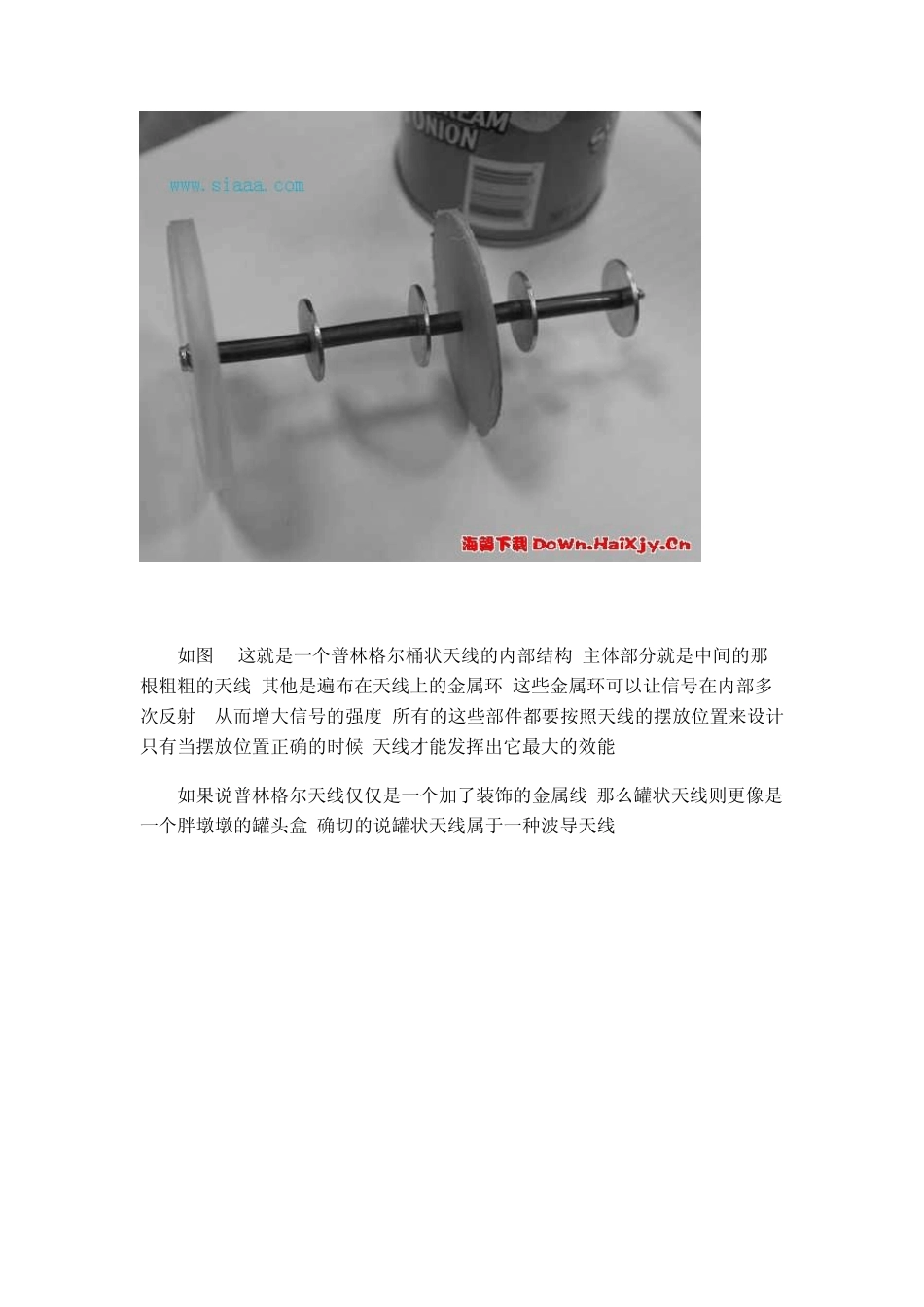

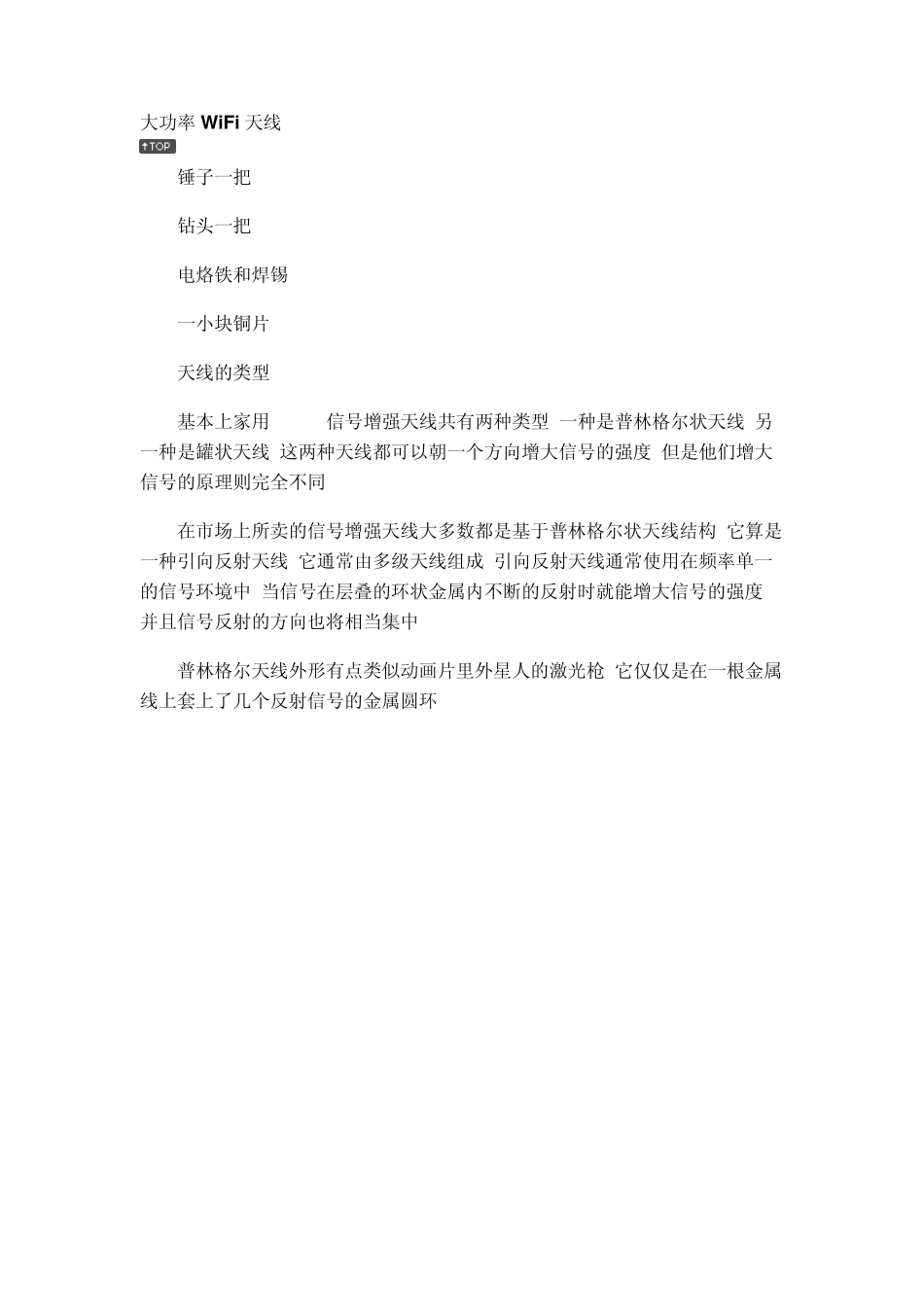

大功率WiFi天线 锤子一把 钻头一把 电烙铁和焊锡 一小块铜片 天线的类型 基本上家用 Wi-Fi信号增强天线共有两种类型,一种是普林格尔状天线,另一种是罐状天线.这两种天线都可以朝一个方向增大信号的强度,但是他们增大信号的原理则完全不同. 在市场上所卖的信号增强天线大多数都是基于普林格尔状天线结构,它算是一种引向反射天线,它通常由多级天线组成.引向反射天线通常使用在频率单一的信号环境中.当信号在层叠的环状金属内不断的反射时就能增大信号的强度,并且信号反射的方向也将相当集中. 普林格尔天线外形有点类似动画片里外星人的激光枪,它仅仅是在一根金属线上套上了几个反射信号的金属圆环. 如图1,这就是一个普林格尔桶状天线的内部结构.主体部分就是中间的那根粗粗的天线,其他是遍布在天线上的金属环.这些金属环可以让信号在内部多次反射, 从而增大信号的强度.所有的这些部件都要按照天线的摆放位置来设计,只有当摆放位置正确的时候,天线才能发挥出它最大的效能. 如果说普林格尔天线仅仅是一个加了装饰的金属线,那么罐状天线则更像是一个胖墩墩的罐头盒.确切的说罐状天线属于一种波导天线. 如图2,这种罐头盒天线的尺寸小巧,电导率高,可以适应各种无线电频率信号.而且它的摆放位置也不是十分严格.这种天线的外形和尺寸都可以自己制定.信号的覆盖范围也非常广. 小知识:波导,不是咱们平时用的那个手机牌子而是一种射频信号(RF射频)的传输通路.一般的低频信号可以使用铜线作为天线,例如你汽车上的无线电.而高 频的RF射频信号有时就采用这种波导的方式传送高能量,高频率的信号.在军事雷达领域通常就使用的是这种波导传送的方式. 了解波导 波导是一种微波信号的传输方式,它类似于一个同轴电缆.但与同轴电缆不同,波导在传递微波频率的时候几乎没有信号的损失.RF射频信号的能量一般都大于 60千兆赫兹,他们可以快速的穿越波导管道.波导信号的传输需要一些特殊构造的金属来充当天线,他们的外形和尺寸都非常特别.(如图3) 通常波导天线都是矩形结构的,这些天线的制造和安装也都非常昂贵.因为天线是金属的,他们要求加工工艺非常精确,波导传输线的要求也非常严格. 波导信号的发散形状非常有趣,它的样子就像电磁RF射频能量.这些具备二元性的电磁波的发散形状非常稳定,并且磁场波及范围非常广阔.在同轴线缆内,信号 是沿着线缆中的导体向外进行扩散.而在波导中,一部分信号被天线所阻挡、反射,最后所有的信号都径直朝向一个方向发散开来,...
