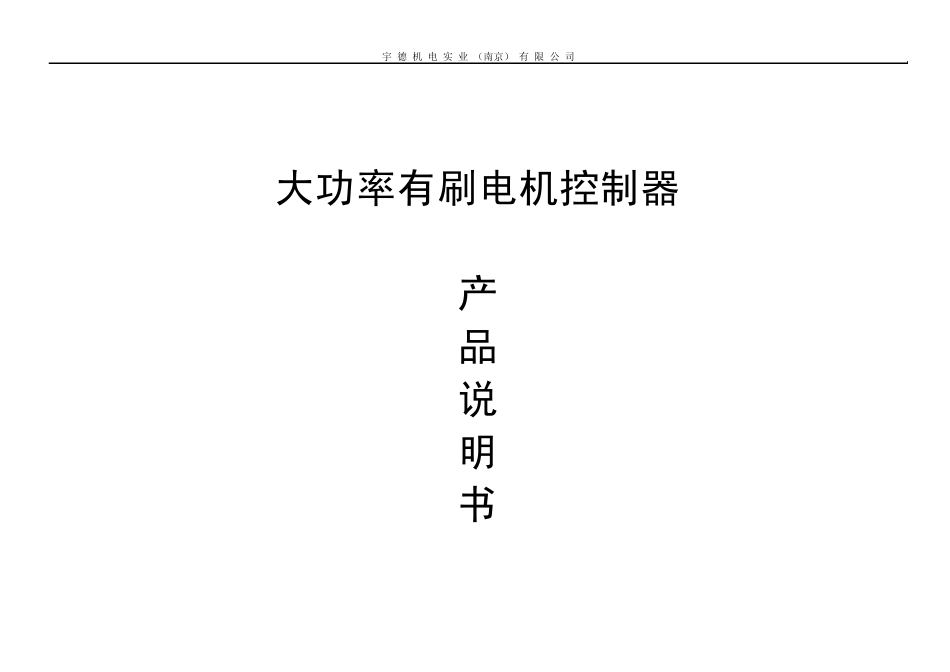

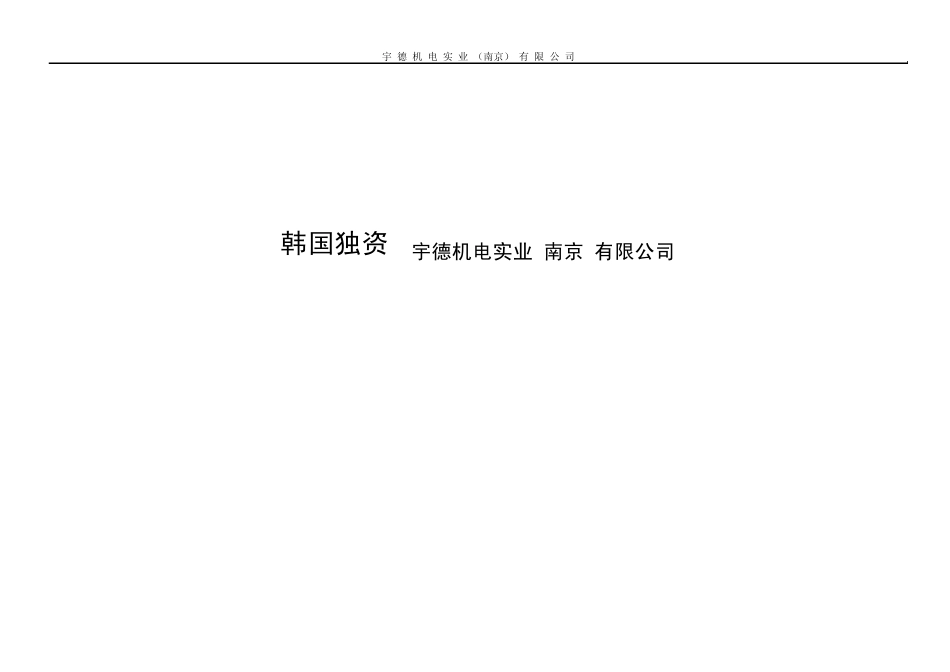

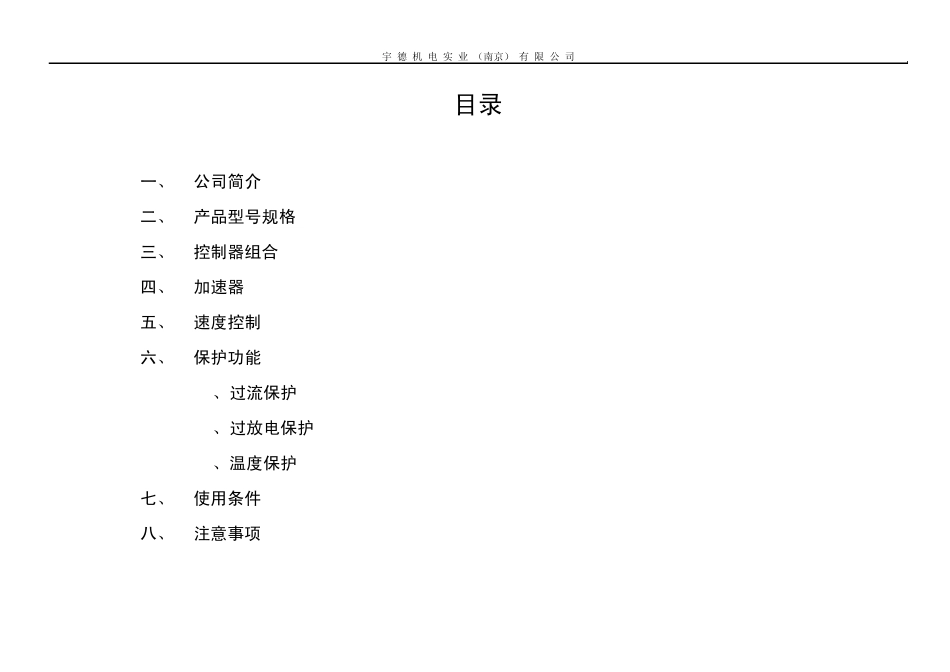

宇 德 机 电 实 业 （南京） 有 限 公 司 大功率有刷电机控制器 产 品 说 明 书 宇 德 机 电 实 业 （南京） 有 限 公 司 韩国独资 宇德机电实业(南京)有限公司 YUDEOK INDUSTRY NANJING CO.,LTD 宇 德 机 电 实 业 （南京） 有 限 公 司 目录 一、 公司简介 二、 产品型号规格 三、 控制器组合 四、 加速器 五、 速度控制 六、 保护功能 (1)、过流保护 (2)、过放电保护 (3)、温度保护 七、 使用条件 八、 注意事项 宇 德 机 电 实 业 （南京） 有 限 公 司 九、 总成连接图 十、 产品保证 十一、 保修卡 一、 简介 大功率系列直流电机控制器，系引进韩国先进的控制技术，具有高效率、低温升、高性能价格和易于安装等特点。 广泛使用在直流永磁电机、直流串励电机作为动力的电动轮椅车、清洁车辆，游览车、高尔夫车和其他小型电动车辆上，对电机的速度和转矩进行平滑、安静、高效的控制。 二、 产品型号规格 宇 德 机 电 实 业 （南京） 有 限 公 司 型号 工作电压 最大电流 标称功率 过放电欠压 环境温度值 斩波器工作最高温度 YD24100 24V 180A 1000W 19-21V -30℃-40℃ 75℃ YD24220 24V 410A 2200W 19-21V -30℃-40℃ 75℃ YD36220 36V 270A 2200W 29-31V -30℃-40℃ 75℃ YD36300 36V 370A 3000W 29-31V -30℃-40℃ 75℃ YD48220 48V 210A 2200W 39-41V -30℃-40℃ 75℃ YD48300 48V 280A 3000W 39-41V -30℃-40℃ 75℃ YD48500 48V 410A 5000W 39-41V -30℃-40℃ 75℃ YD60220 60V 170A 2200W 48-51V -30℃-40℃ 75℃ YD60300 60V 230A 3000W 48-51V -30℃-40℃ 75℃ YD60500 60V 330A 5000W 48-51V -30℃-40℃ 75℃ YD72220 72V 140A 2200W 58-61V -30℃-40℃ 75℃ YD72300 72V 200A 3000W 58-61V -30℃-40℃ 75℃ YD72500 72V 290A 5000W 58-61V -30℃-40℃ 75℃ 注：标称电机功率匹配最大电流可持续运行5分钟。长时间大电流持续运行，对电机可能造成较大的损害。 宇 德 机 电 实 业 （南京） 有 限 公 司 三、 控制器组成 控制器总成有斩波器、主接触器、倒顺车接触器、预充电阻、主电路保险、控制电路保险、极性二极管、主散热板等组成。 四、 加速器 加速器包括一个微型开关和一个霍尔元件。 微型开关作用...
