大华监控云存储部署方案

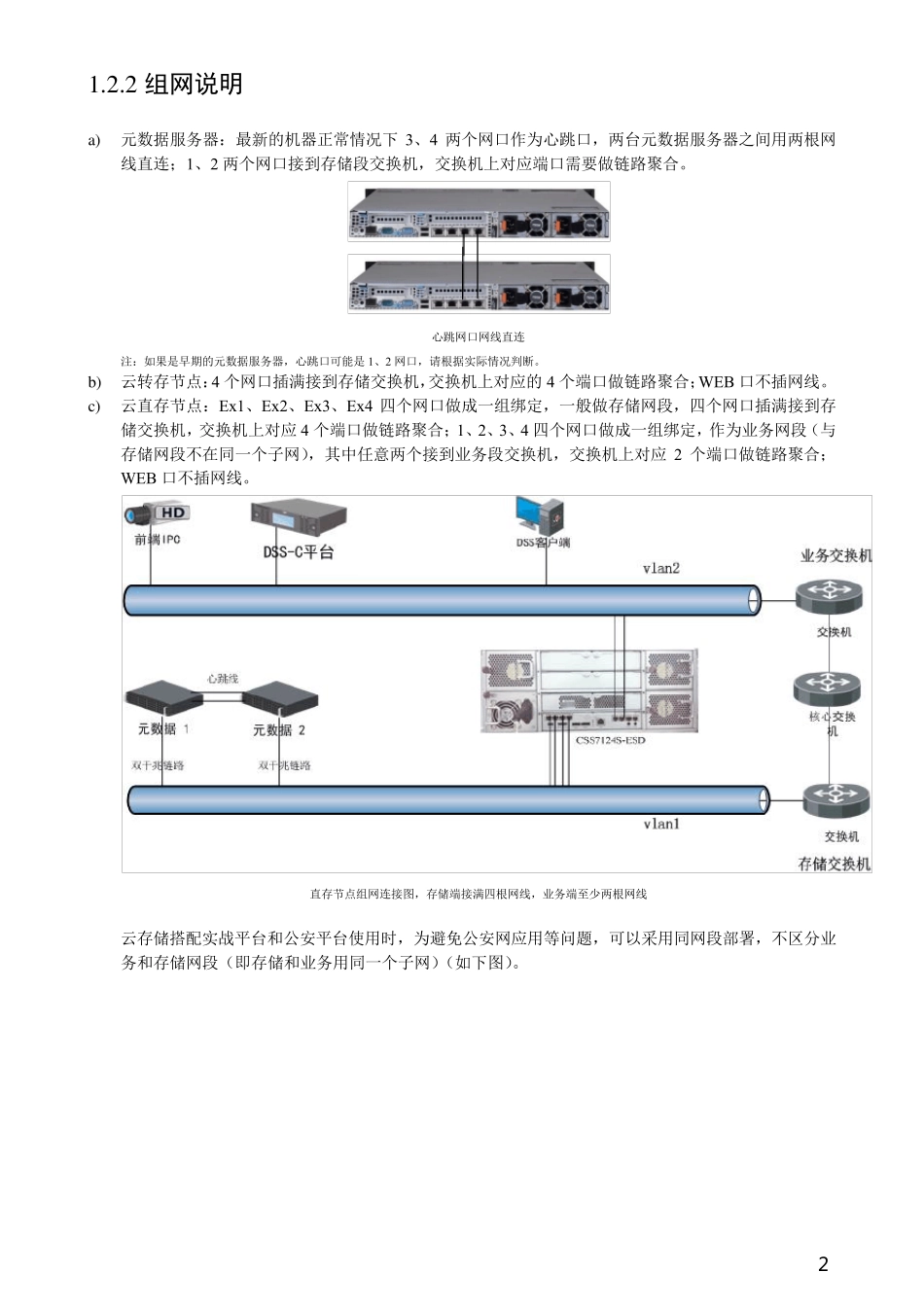

1 1 云存储 1 .1 产品形态 一套完整云存储系统包括元数据服务器，云存储数据存储节点  元数据服务器： DH-CSS9064X（最常见）  云存储数据节点： 最常见的型号为DH-CSS7024S-ERD，长的和EVS、NVR 差不多，其它还有 36 盘位、48 盘位 DH-CSS7024S-ERD（最常见） 1 .2 云存储组网 1 .2 .1 确认数据节点型号 通过标签或者网口数量判断是否为直存设备：  通过存储节点标签标注的信息判断： 其中直存型号包括：DH-CSS7124S-ERD，DH-CSS7124S-10GERD，DH-CSS7124S-ESD… 即最后一位是“D”结尾的设备支持直存  通过存储节点的网卡数量判断： 直存设备一般有 9 个网口（其中一个是 web 口），带万兆光口的存储节点有 7 个网卡（其中一个是 web 口） 只有 5 个网卡的设备一定是转存的设备 2 1.2.2 组网说明 a) 元数据服务器：最新的机器正常情况下3、4 两个网口作为心跳口，两台元数据服务器之间用两根网线直连；1、2 两个网口接到存储段交换机，交换机上对应端口需要做链路聚合。 心跳网口网线直连 注：如果是早期的元数据服务器，心跳口可能是 1、2 网口，请根据实际情况判断。 b) 云转存节点：4 个网口插满接到存储交换机，交换机上对应的4 个端口做链路聚合；WEB 口不插网线。 c) 云直存节点：Ex1、Ex2、Ex3、Ex4 四个网口做成一组绑定，一般做存储网段，四个网口插满接到存储交换机，交换机上对应 4 个端口做链路聚合；1、2、3、4 四个网口做成一组绑定，作为业务网段（与存储网段不在同一个子网），其中任意两个接到业务段交换机，交换机上对应 2 个端口做链路聚合；WEB 口不插网线。 直存节点组网连接图，存储端接满四根网线，业务端至少两根网线 云存储搭配实战平台和公安平台使用时，为避免公安网应用等问题，可以采用同网段部署，不区分业务和存储网段（即存储和业务用同一个子网）（如下图）。 3 PS：公安平台客户端云下载及实战客户端都需要访问sdk 接口上传及下载，存储节点配置双网卡后默认网关是业务段的，导致客户端无法访问存储段ip。 云转存组网图（以双网段为例）： 云转存的常见组网方式（以标准部署双网段为例）如下图所示，流媒体服务器需配置两个网段，一个是业务网段和前端业务进行通信，另一个是存储网段，用于云存储内部通信使用。 数 据 节 点 2元 数 据 1元 数 据 2实 战 平 台DSS客 户 端前 端 IPCDSS-C平 台数 据...
