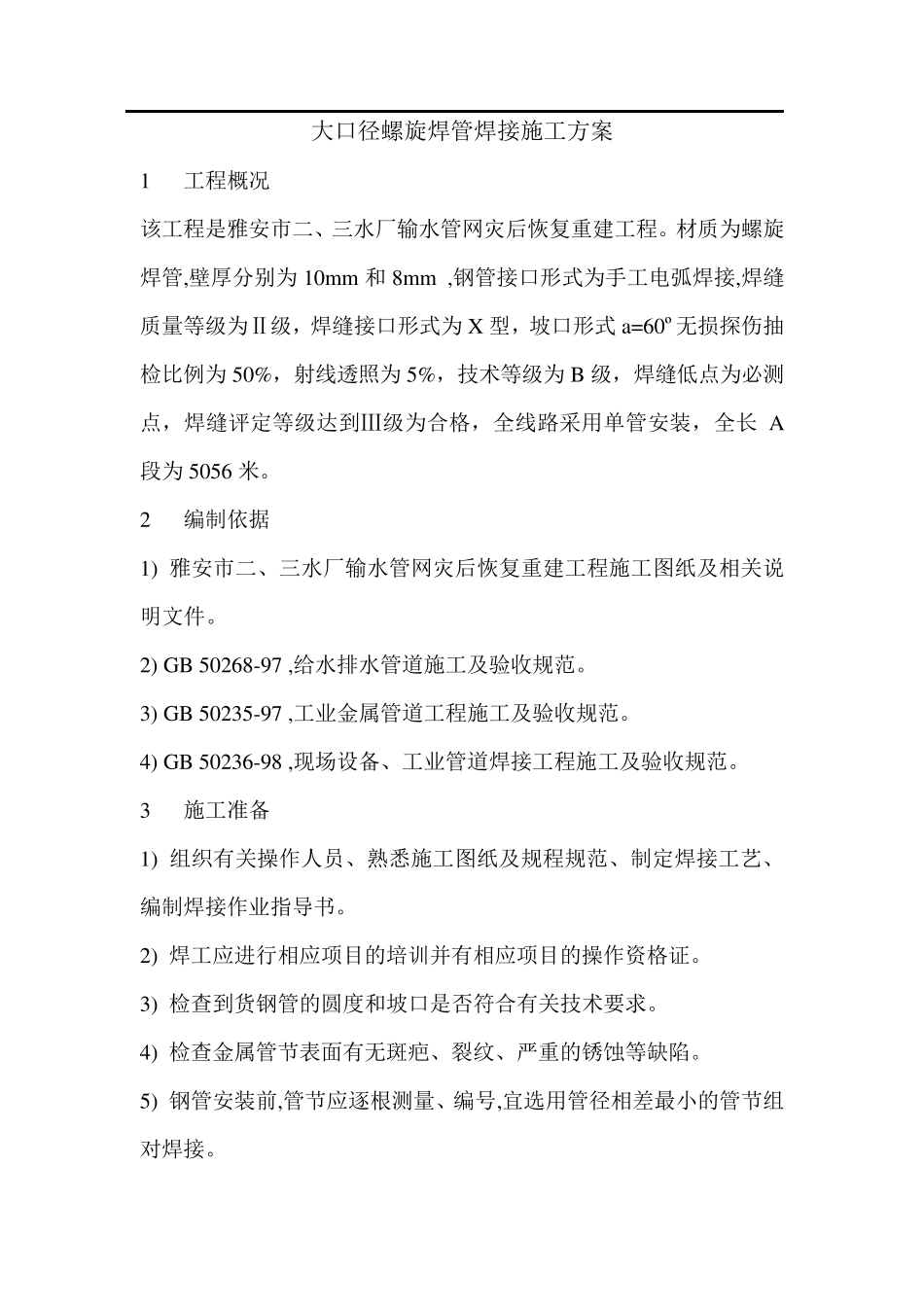

大口径螺旋焊管焊接施工方案模板

大口径螺旋焊管焊接施工方案 1 工程概况 该工程是雅安市二、三水厂输水管网灾后恢复重建工程。材质为螺旋焊管,壁厚分别为10m m 和8m m ,钢管接口形式为手工电弧焊接,焊缝质量等级为Ⅱ级，焊缝接口形式为X 型，坡口形式a=60º无 损 探 伤 抽检 比 例 为50%，射 线 透 照 为5%，技 术 等级为B 级，焊缝低 点 为必 测点 ，焊缝评 定 等级达 到 Ⅲ 级为合 格 ，全 线 路 采 用 单 管安装 ，全 长A段 为5056 米 。 2 编 制 依 据 1) 雅安市二、三水厂输水管网灾后恢复重建工程施工图 纸 及 相 关 说明 文 件 。 2) GB 50268-97 ,给 水排 水管道 施工及 验 收 规 范 。 3) GB 50235-97 ,工业 金 属 管道 工程施工及 验 收 规 范 。 4) GB 50236-98 ,现 场 设 备 、工业 管道 焊接工程施工及 验 收 规 范 。 3 施工准 备 1) 组 织 有 关 操 作 人 员 、熟 悉 施工图 纸 及 规 程规 范 、制 定 焊接工艺、编 制 焊接作 业 指导书。 2) 焊工应进行相 应项目的培训并有 相 应项目的操 作 资格 证。 3) 检 查到 货钢管的圆度和坡口是否符合 有 关 技 术 要求。 4) 检 查金 属 管节表面有 无 斑疤、裂纹、严重的锈蚀 等缺 陷 。 5) 钢管安装 前 ,管节应逐 根 测 量、编 号 ,宜 选 用 管径相 差 最 小 的管节组对 焊接。 6) 刮风、雨雪天气时焊接必须有挡风、防雨防雪棚。 7) 焊工施焊前必须使焊工明确质量要求及焊接措施。 4 焊接工艺 1) 焊接前将焊口表面用磨光机打磨干净,不得有锈蚀、油渍及其他污迹,对检查坡口形式及尺寸应符合设计文件要求，对角度不符合要求的用手提砂轮机修磨。坡口及焊口内外清理范围不小于 10 m m 。 2) 钢管焊接前先修口、清根,检查管端端面的坡口角度、钝边、间隙。 3) 焊条要进行烘干,选用 4303 型 ,焊丝直径 1. 6 m m 。 4) 钢管的焊缝在接头处应错开、错开的间距不得小于 100 m m 。环焊缝隙采取双面多层焊接成型,先外后内原则程序焊接,为混凝土包封绑钢筋创造工作面。 5) 有加固环的钢管,加固环的对焊焊缝应与管节纵向焊缝错开,其间距不应小于100 m m ,加固环距管节的环向焊缝不应小于 50 m m 。 6)直埋管段两相邻环向焊缝的间距不应小于 200 m m 。 7) 钢管对口采用龙门架吊装，通过轨道的控制左...
