大坝观测设施施工方案

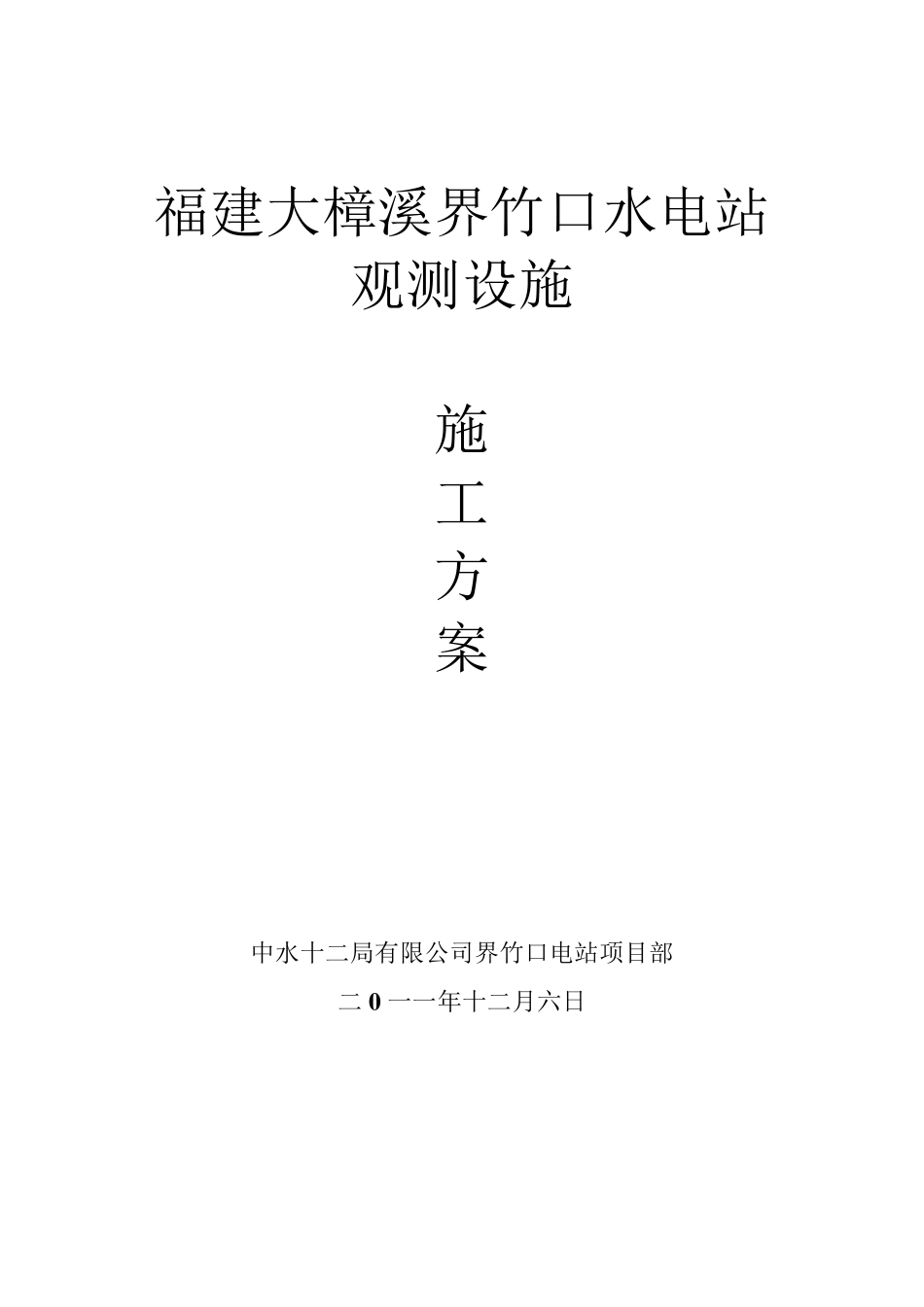

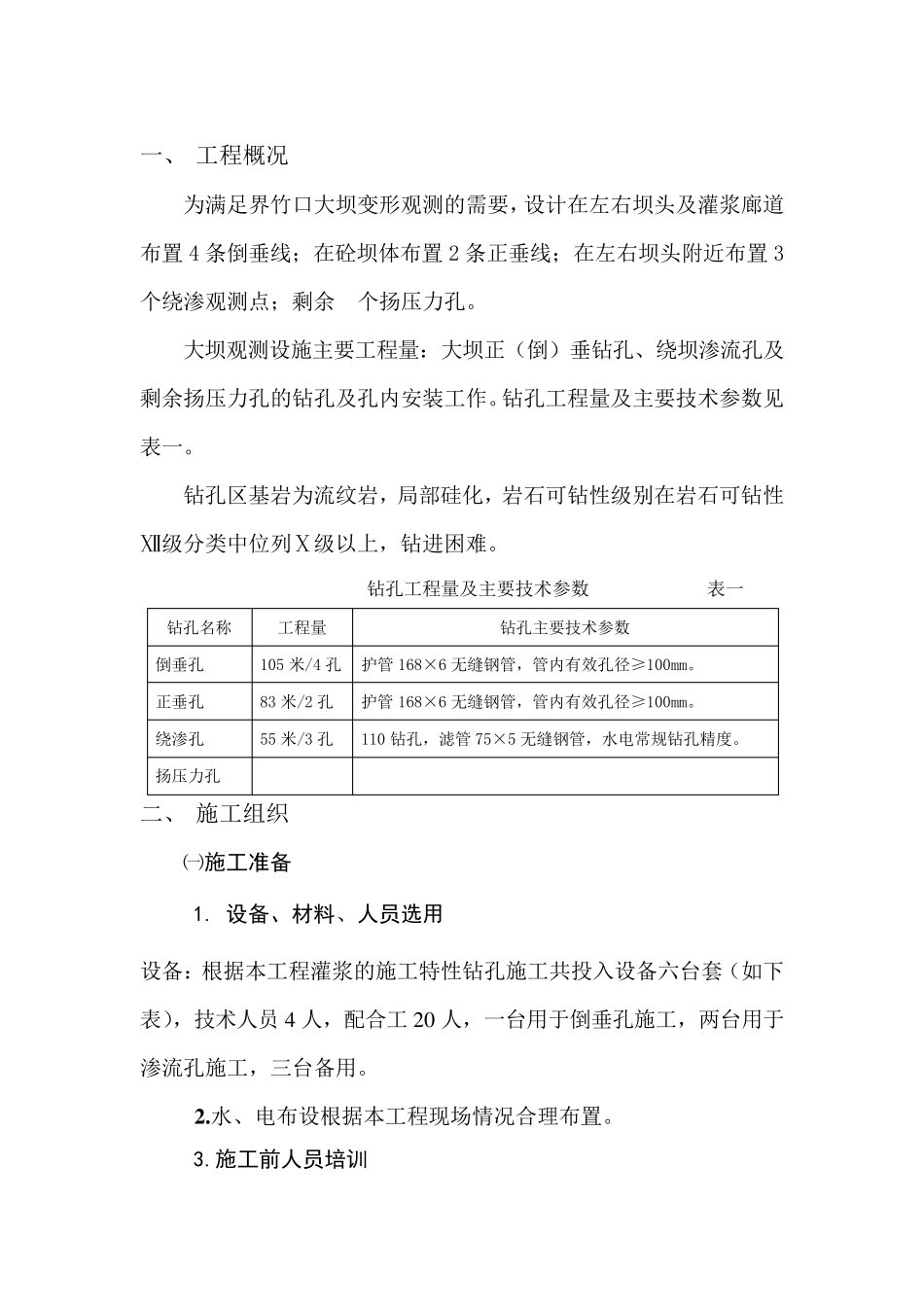

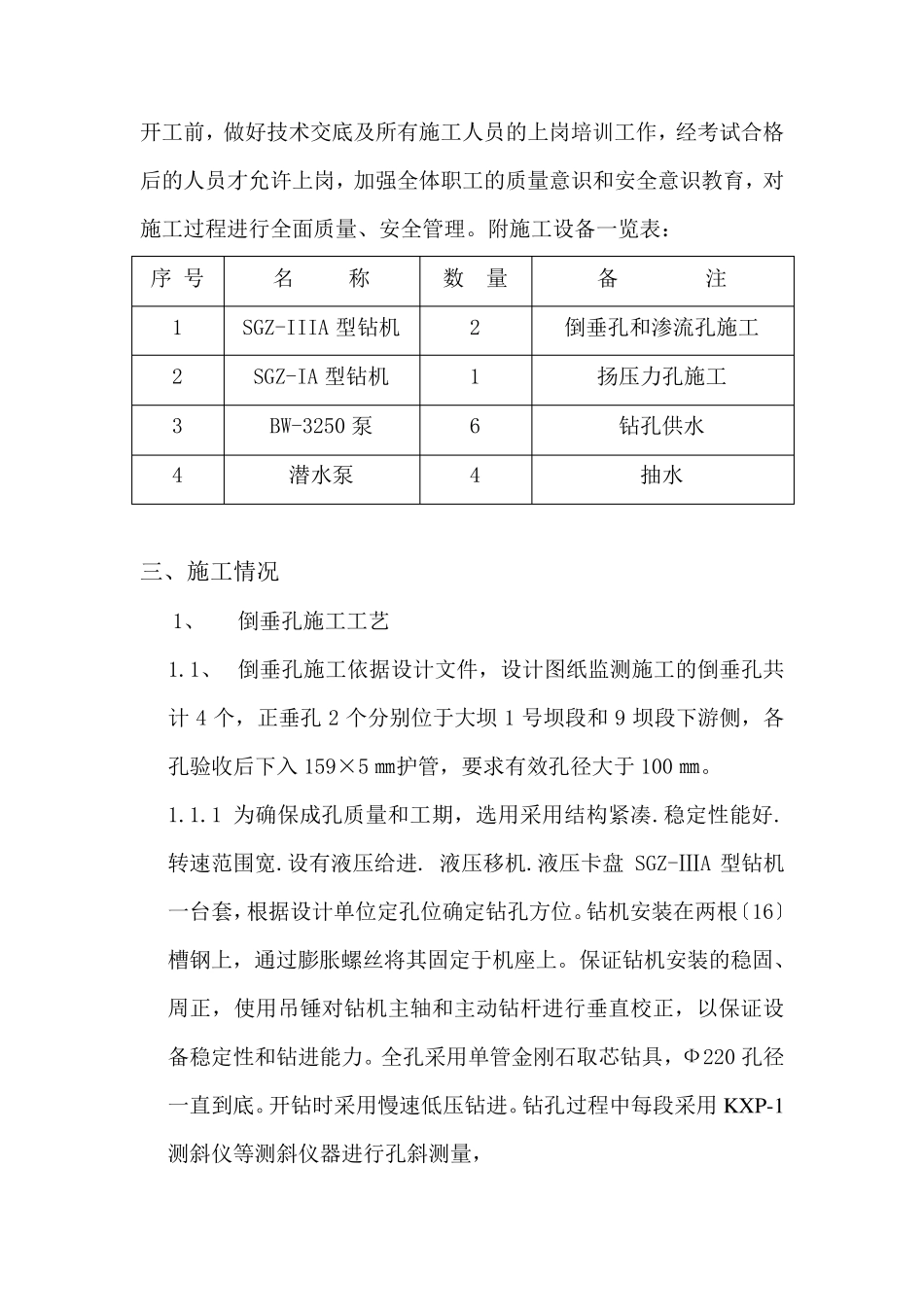

福建大樟溪界竹口水电站 观测设施 施 工 方 案 中水十二局有限公司界竹口电站项目部 二0 一一年十二月六日 一、 工程概况 为满足界竹口大坝变形观测的需要，设计在左右坝头及灌浆廊道布置4 条倒垂线；在砼坝体布置2 条正垂线；在左右坝头附近布置3个绕渗观测点；剩余 个扬压力孔。 大坝观测设施主要工程量：大坝正（倒）垂钻孔、绕坝渗流孔及剩余扬压力孔的钻孔及孔内安装工作。钻孔工程量及主要技术参数见表一。 钻孔区基岩为流纹岩，局部硅化，岩石可钻性级别在岩石可钻性Ⅻ级分类中位列Ⅹ级以上，钻进困难。 钻孔工程量及主要技术参数 表一 钻孔名称 工程量 钻孔主要技术参数 倒垂孔 105 米/4 孔 护管168×6 无缝钢管，管内有效孔径≥100mm。 正垂孔 83 米/2 孔 护管168×6 无缝钢管，管内有效孔径≥100mm。 绕渗孔 55 米/3 孔 110 钻孔，滤管75×5 无缝钢管，水电常规钻孔精度。 扬压力孔 二、 施工组织 ㈠施工准备 1. 设备、材料、人员选用 设备：根据本工程灌浆的施工特性钻孔施工共投入设备六台套（如下表），技术人员 4 人，配合工2 0 人，一台用于倒垂孔施工，两台用于渗流孔施工，三台备用。 2 .水、电布设根据本工程现场情况合理布置。 3.施工前人员培训 开工前，做好技术交底及所有施工人员的上岗培训工作，经考试合格后的人员才允许上岗，加强全体职工的质量意识和安全意识教育，对施工过程进行全面质量、安全管理。附施工设备一览表： 序 号 名 称 数 量 备 注 1 SGZ-IIIA 型钻机 2 倒垂孔和渗流孔施工 2 SGZ-IA 型钻机 1 扬压力孔施工 3 BW-3250 泵 6 钻孔供水 4 潜水泵 4 抽水 三、施工情况 1、 倒垂孔施工工艺 1.1、 倒垂孔施工依据设计文件，设计图纸监测施工的倒垂孔共计4 个，正垂孔2 个分别位于大坝1 号坝段和9 坝段下游侧，各孔验收后下入159×5 ㎜护管，要求有效孔径大于100 ㎜。 1.1.1 为确保成孔质量和工期，选用采用结构紧凑.稳定性能好.转速范围宽.设有液压给进. 液压移机.液压卡盘 SGZ-ⅢA 型钻机一台套，根据设计单位定孔位确定钻孔方位。钻机安装在两根〔16〕槽钢上，通过膨 胀 螺 丝 将 其 固 定于机座 上。保证 钻机安装的稳固 、周 正，使 用吊 锤 对钻机主 轴 和主 动 钻杆 进行垂直 校 正，以 保证 设备稳定性和钻进能力。全孔采用单管金 刚 石 取 芯 钻具 ，Ф 220 孔径...
