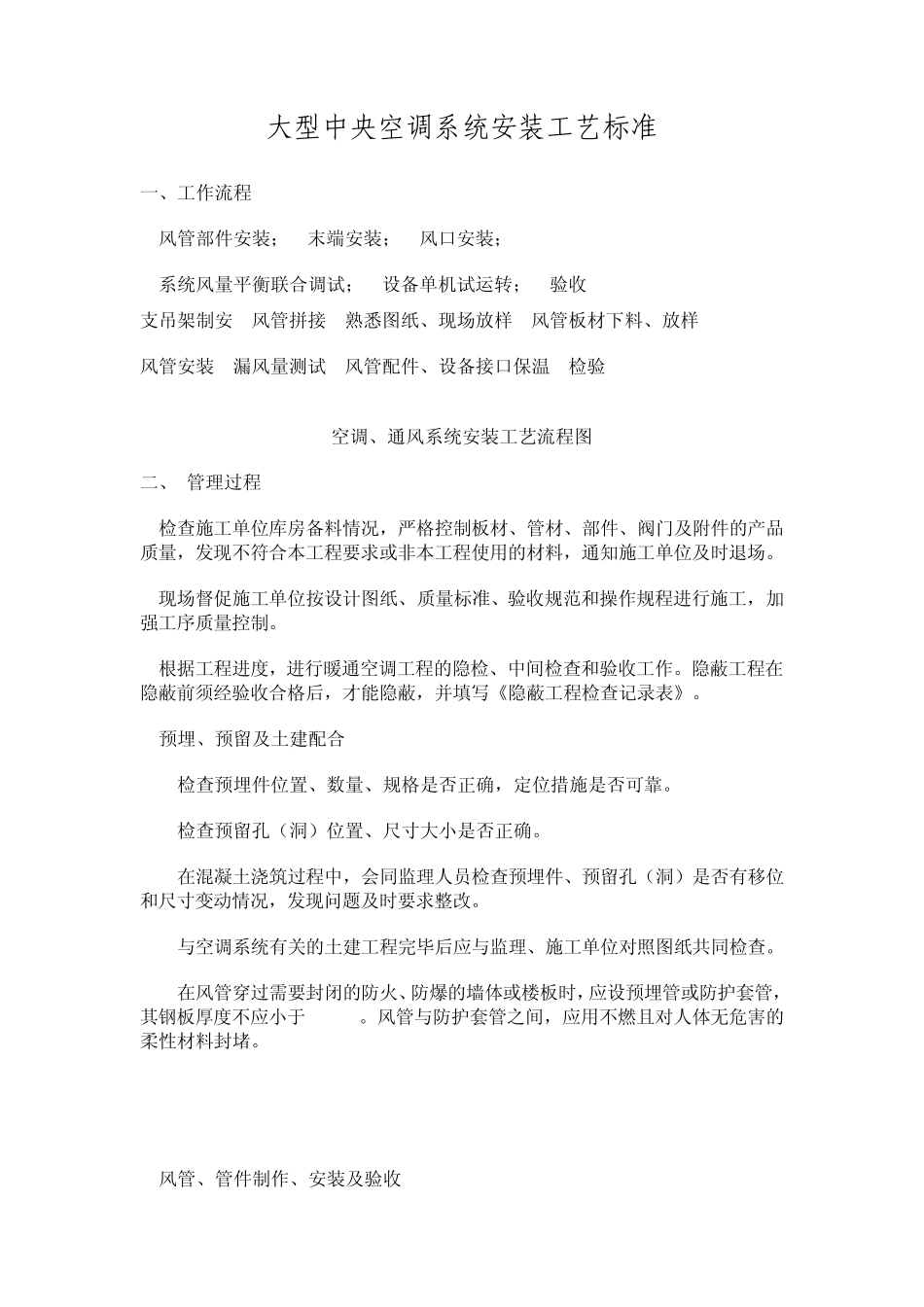

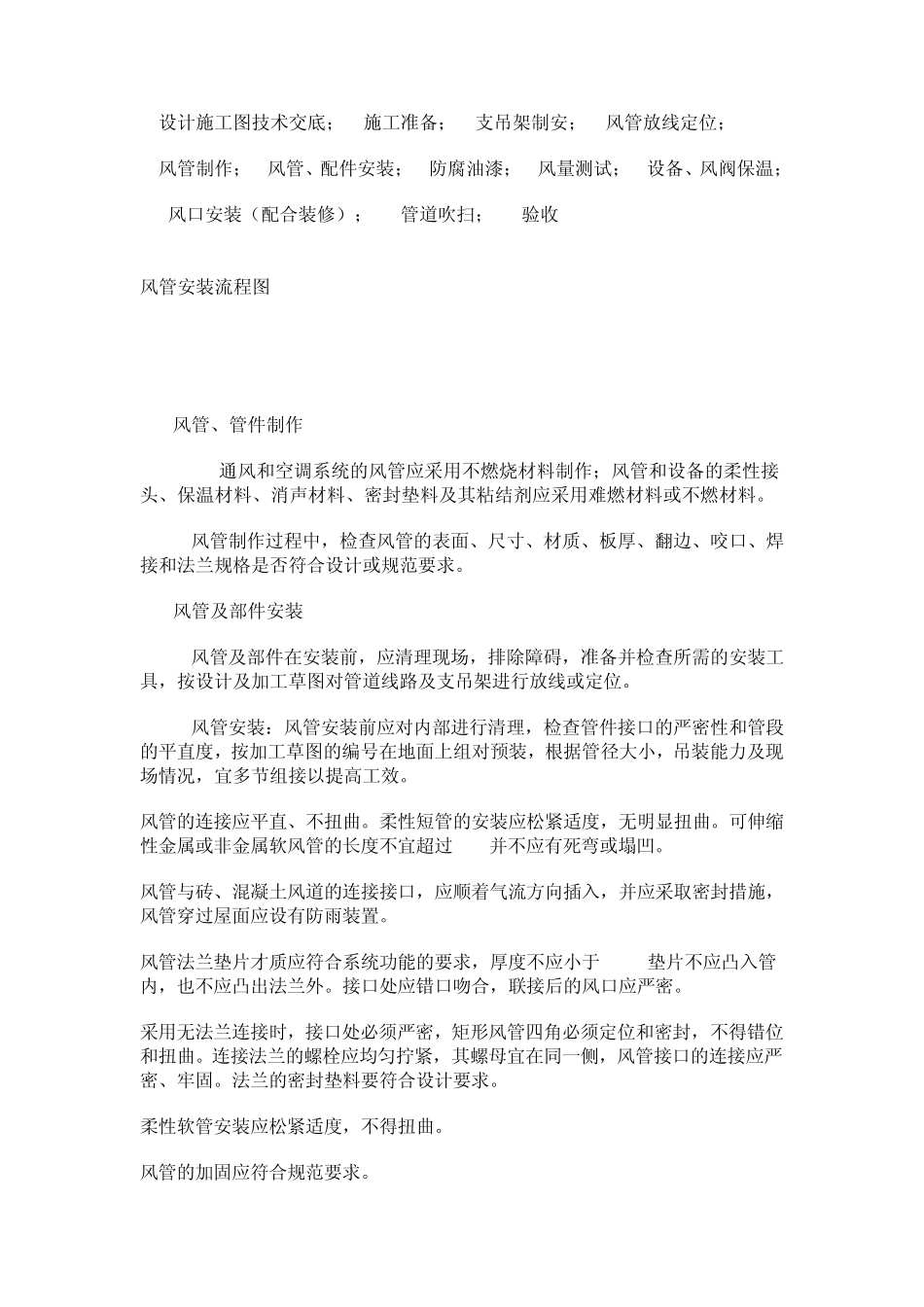

大型中央空调系统安装工艺标准 一、工作流程 1.风管部件安装;2.末端安装;3.风口安装; 4.系统风量平衡联合调试;5.设备单机试运转;6.验收 支吊架制安 风管拼接 熟悉图纸、现场放样 风管板材下料、放样 风管安装 漏风量测试 风管配件、设备接口保温 检验 空调、通风系统安装工艺流程图 二、 管理过程 1.检查施工单位库房备料情况,严格控制板材、管材、部件、阀门及附件的产品质量,发现不符合本工程要求或非本工程使用的材料,通知施工单位及时退场。 2.现场督促施工单位按设计图纸、质量标准、验收规范和操作规程进行施工,加强工序质量控制。 3.根据工程进度,进行暖通空调工程的隐检、中间检查和验收工作。隐蔽工程在隐蔽前须经验收合格后,才能隐蔽,并填写《隐蔽工程检查记录表》。 4.预埋、预留及土建配合 4.1 检查预埋件位置、数量、规格是否正确,定位措施是否可靠。 4.2 检查预留孔(洞)位置、尺寸大小是否正确。 4.3 在混凝土浇筑过程中,会同监理人员检查预埋件、预留孔(洞)是否有移位和尺寸变动情况,发现问题及时要求整改。 4.4 与空调系统有关的土建工程完毕后应与监理、施工单位对照图纸共同检查。 4.5 在风管穿过需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于 1.6mm。风管与防护套管之间,应用不燃且对人体无危害的柔性材料封堵。 5.风管、管件制作、安装及验收 1.设计施工图技术交底;2.施工准备;3.支吊架制安;4.风管放线定位; 5.风管制作;6.风管、配件安装;7.防腐油漆;8.风量测试;9.设备、风阀保温; 10.风口安装(配合装修);11.管道吹扫;12.验收 风管安装流程图 5.1风管、管件制作 5.1.1通风和空调系统的风管应采用不燃烧材料制作;风管和设备的柔性接头、保温材料、消声材料、密封垫料及其粘结剂应采用难燃材料或不燃材料。 5.1.2风管制作过程中,检查风管的表面、尺寸、材质、板厚、翻边、咬口、焊接和法兰规格是否符合设计或规范要求。 5.2风管及部件安装 5.2.1风管及部件在安装前,应清理现场,排除障碍,准备并检查所需的安装工具,按设计及加工草图对管道线路及支吊架进行放线或定位。 5.2.2风管安装:风管安装前应对内部进行清理,检查管件接口的严密性和管段的平直度,按加工草图的编号在地面上组对预装,根据管径大小,吊装能力及现场情况,宜多节组接以提高工效。 风管的连接应平直、不扭曲。柔性短管的安装应松紧适度,...
