大型储罐吊装方案

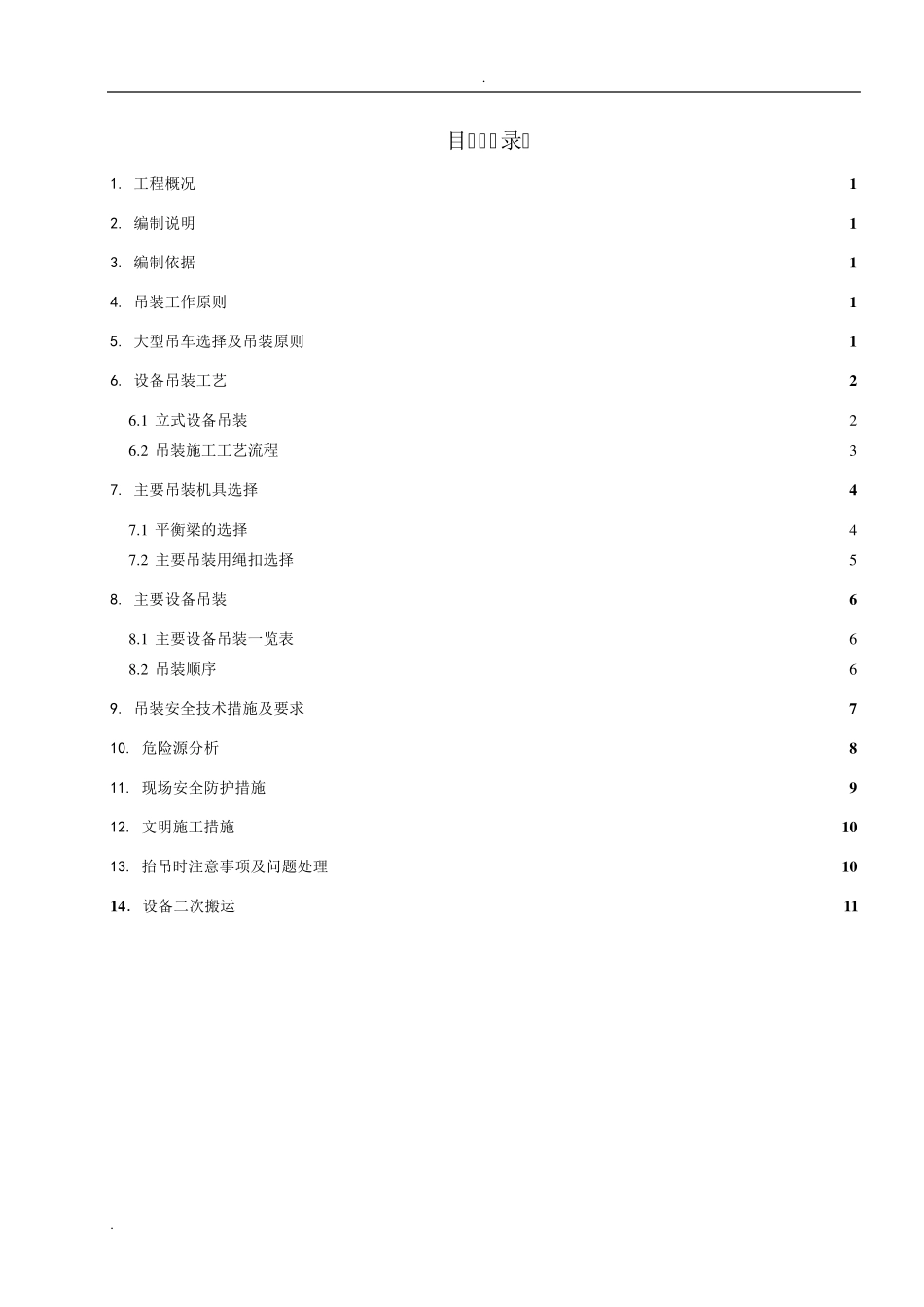

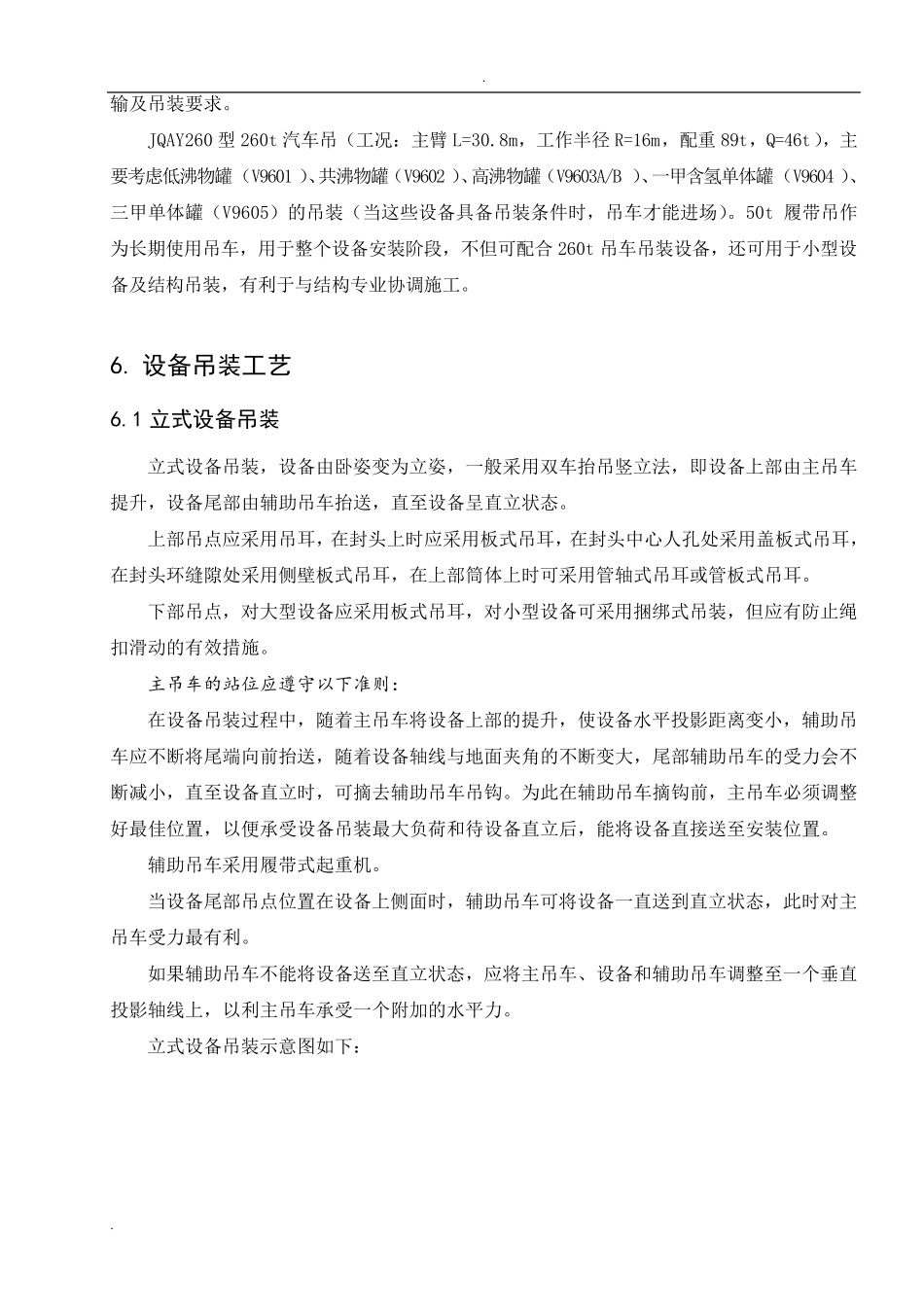

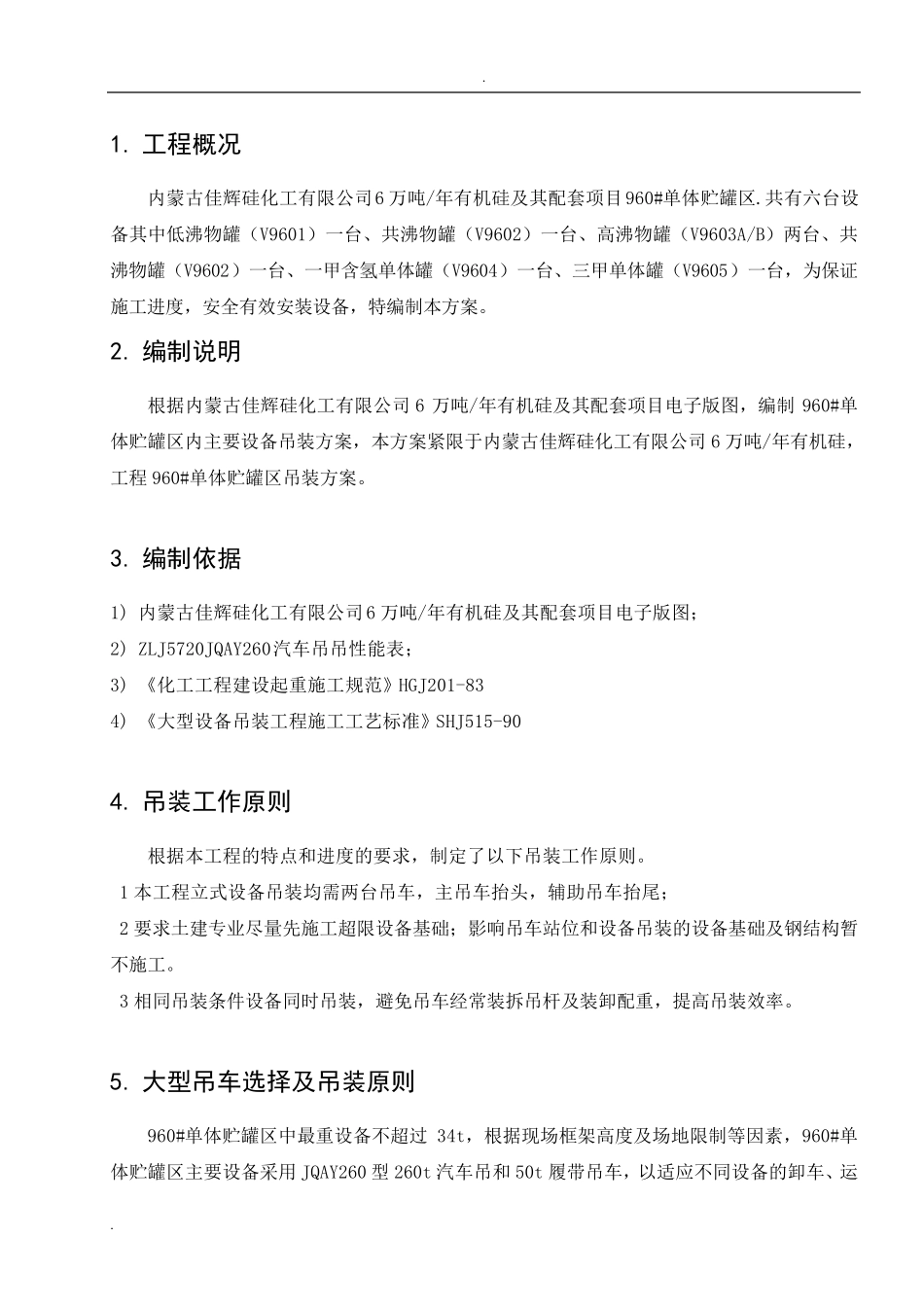

. . 目 录 1. 工程概况 1 2. 编制说明 1 3. 编制依据 1 4. 吊装工作原则 1 5. 大型吊车选择及吊装原则 1 6. 设备吊装工艺 2 6 .1 立式设备吊装 2 6 .2 吊装施工工艺流程 3 7. 主要吊装机具选择 4 7 .1 平衡梁的选择 4 7 .2 主要吊装用绳扣选择 5 8. 主要设备吊装 6 8 .1 主要设备吊装一览表 6 8 .2 吊装顺序 6 9. 吊装安全技术措施及要求 7 10. 危险源分析 8 11. 现场安全防护措施 9 12. 文明施工措施 1 0 13. 抬吊时注意事项及问题处理 1 0 1 4 ． 设备二次搬运 1 1 . . 1. 工程概况 内蒙古佳辉硅化工有限公司6 万吨/年有机硅及其配套项目960#单体贮罐区.共有六台设备其中低沸物罐（V9601）一台、共沸物罐（V9602）一台、高沸物罐（V9603A/B）两台、共沸物罐（V9602）一台、一甲含氢单体罐（V9604）一台、三甲单体罐（V9605）一台，为保证施工进度，安全有效安装设备，特编制本方案。 2. 编制说明 根据内蒙古佳辉硅化工有限公司6 万吨/年有机硅及其配套项目电子版图，编制 960#单体贮罐区内主要设备吊装方案，本方案紧限于内蒙古佳辉硅化工有限公司6 万吨/年有机硅，工程 960#单体贮罐区吊装方案。 3. 编制依据 1) 内蒙古佳辉硅化工有限公司6 万吨/年有机硅及其配套项目电子版图； 2) ZLJ5720JQAY260汽车吊吊性能表； 3) 《化工工程建设起重施工规范》HGJ201-83 4) 《大型设备吊装工程施工工艺标准》SHJ515-90 4. 吊装工作原则 根据本工程的特点和进度的要求，制定了以下吊装工作原则。 1 本工程立式设备吊装均需两台吊车，主吊车抬头，辅助吊车抬尾； 2 要求土建专业尽量先施工超限设备基础；影响吊车站位和设备吊装的设备基础及钢结构暂不施工。 3 相同吊装条件设备同时吊装，避免吊车经常装拆吊杆及装卸配重，提高吊装效率。 5. 大型吊车选择及吊装原则 960#单体贮罐区中最重设备不超过34t，根据现场框架高度及场地限制等因素，960#单体贮罐区主要设备采用JQAY260 型 260t 汽车吊和 50t 履带吊车，以适 应 不同设备的卸车、运. . 输及吊装要求。 JQAY260 型260t 汽车吊（工况：主臂L=30.8m，工作半径R=16m，配重89t，Q=46t），主要考虑低沸物罐（V9601 ）、共沸物罐（V9602 ）、高沸物罐（V9603A/B ）、一甲含氢单体罐（V9604 ）、三甲单体罐（V9605）的吊装（当这些设备具备吊装条件时，吊车才能进场）。50t...
