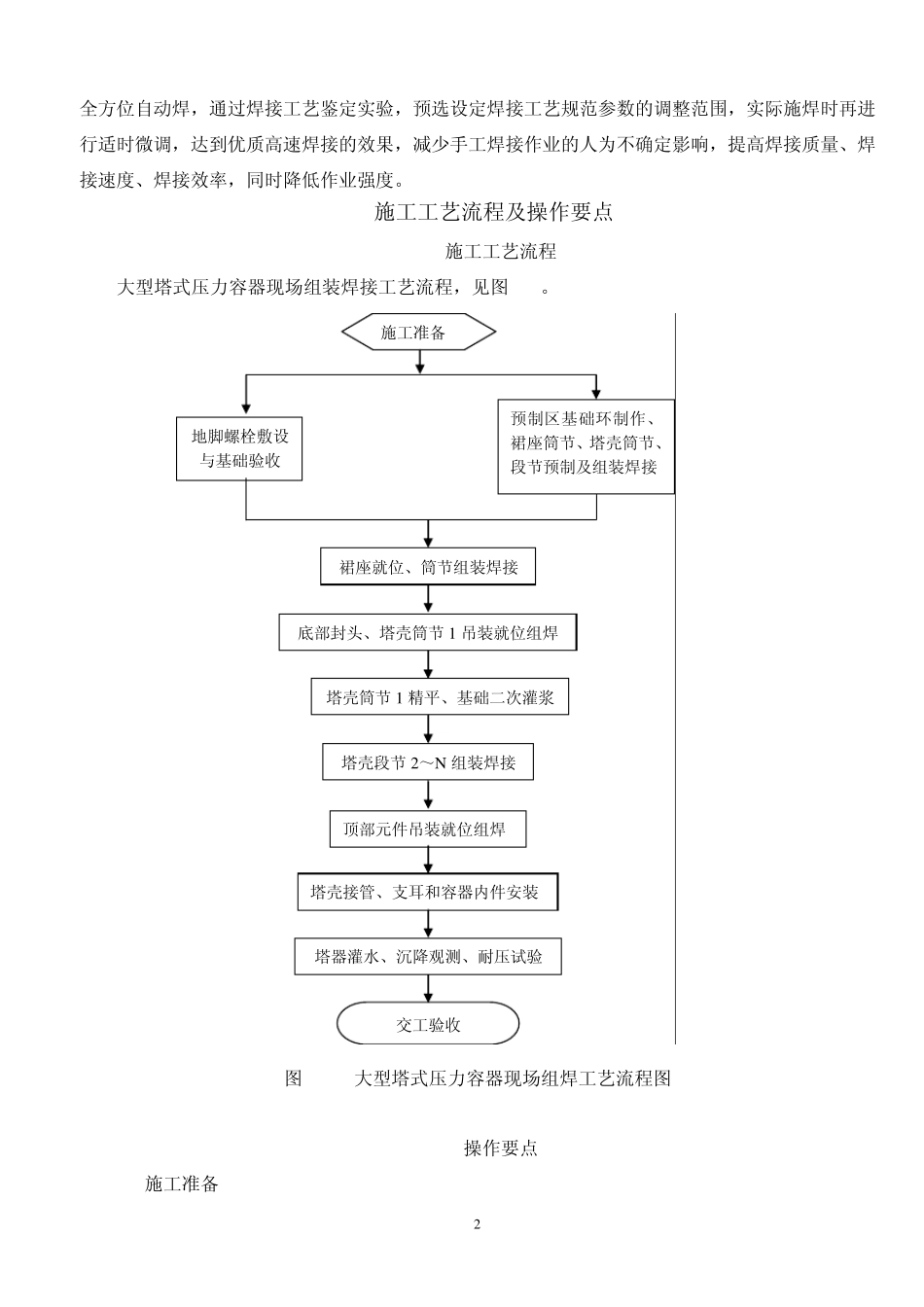

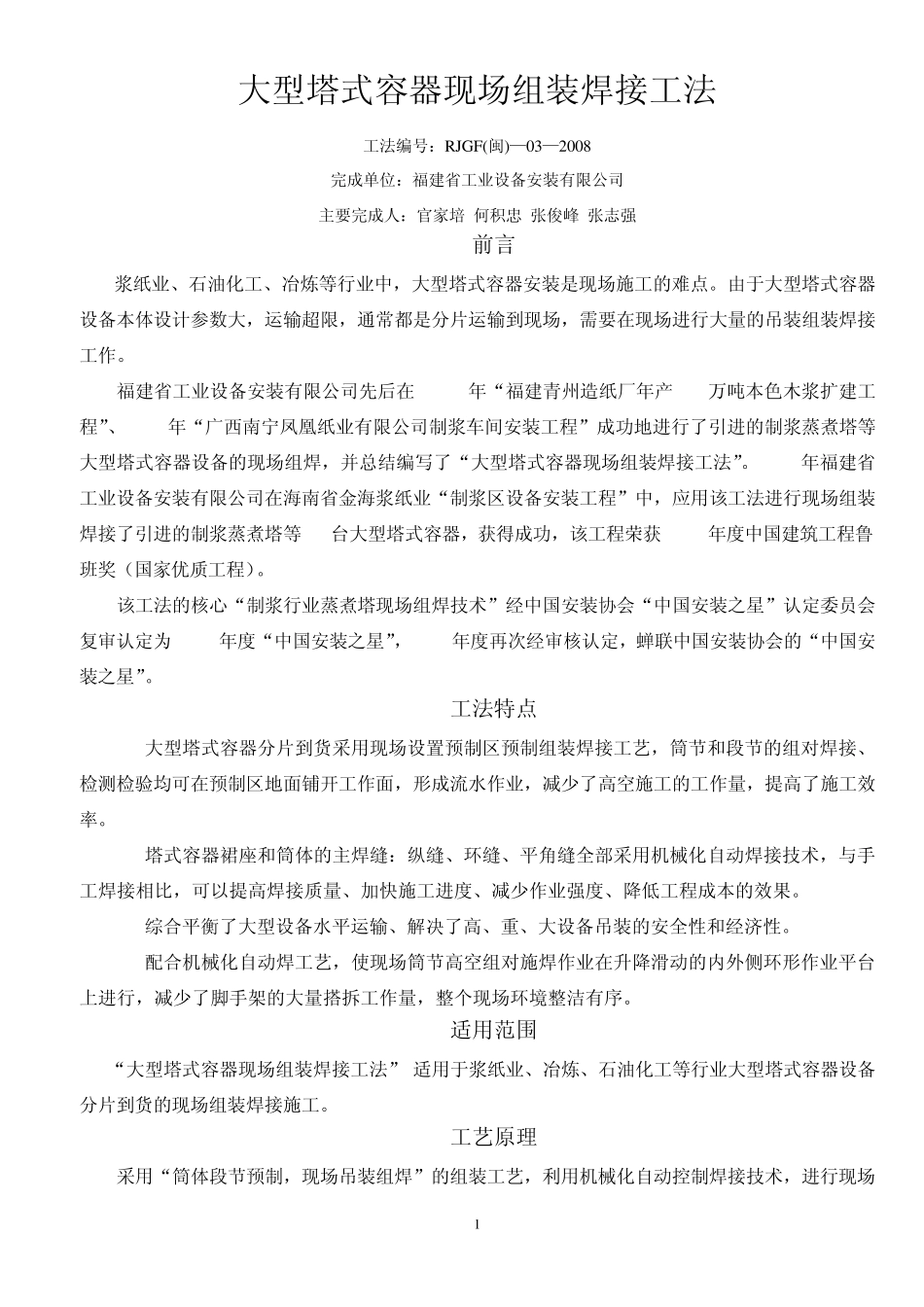

1 大型塔式容器现场组装焊接工法 工法编号:R JGF(闽)—03—2008 完成单位:福建省工业设备安装有限公司 主要完成人:官家培 何积忠 张俊峰 张志强 1 前言 浆纸业、石油化工、冶炼等行业中,大型塔式容器安装是现场施工的难点。由于大型塔式容器设备本体设计参数大,运输超限,通常都是分片运输到现场,需要在现场进行大量的吊装组装焊接工作。 福建省工业设备安装有限公司先后在 1994年“福建青州造纸厂年产 15万吨本色木浆扩建工程”、1998年“广西南宁凤凰纸业有限公司制浆车间安装工程”成功地进行了引进的制浆蒸煮塔等大型塔式容器设备的现场组焊,并总结编写了“大型塔式容器现场组装焊接工法”。2003年福建省工业设备安装有限公司在海南省金海浆纸业“制浆区设备安装工程”中,应用该工法进行现场组装焊接了引进的制浆蒸煮塔等 13台大型塔式容器,获得成功,该工程荣获 2006年度中国建筑工程鲁班奖(国家优质工程)。 该工法的核心“制浆行业蒸煮塔现场组焊技术”经中国安装协会“中国安装之星”认定委员会复审认定为 2000年度“中国安装之星”,2005年度再次经审核认定,蝉联中国安装协会的“中国安装之星”。 2 工法特点 2.0.1 大型塔式容器分片到货采用现场设置预制区预制组装焊接工艺,筒节和段节的组对焊接、检测检验均可在预制区地面铺开工作面,形成流水作业,减少了高空施工的工作量,提高了施工效率。 2.0.2 塔式容器裙座和筒体的主焊缝:纵缝、环缝、平角缝全部采用机械化自动焊接技术,与手工焊接相比,可以提高焊接质量、加快施工进度、减少作业强度、降低工程成本的效果。 2.0.3 综合平衡了大型设备水平运输、解决了高、重、大设备吊装的安全性和经济性。 2.0.4 配合机械化自动焊工艺,使现场筒节高空组对施焊作业在升降滑动的内外侧环形作业平台上进行,减少了脚手架的大量搭拆工作量,整个现场环境整洁有序。 3 适用范围 “大型塔式容器现场组装焊接工法” 适用于浆纸业、冶炼、石油化工等行业大型塔式容器设备分片到货的现场组装焊接施工。 4 工艺原理 采用“筒体段节预制,现场吊装组焊”的组装工艺,利用机械化自动控制焊接技术,进行现场2 全方位自动焊,通过焊接工艺鉴定实验,预选设定焊接工艺规范参数的调整范围,实际施焊时再进行适时微调,达到优质高速焊接的效果,减少手工焊接作业的人为不确定影响,提高焊接质量、焊接速度、焊接效率,同时降低作业强度。 5 施工工艺流程...
