大型火电厂锅炉

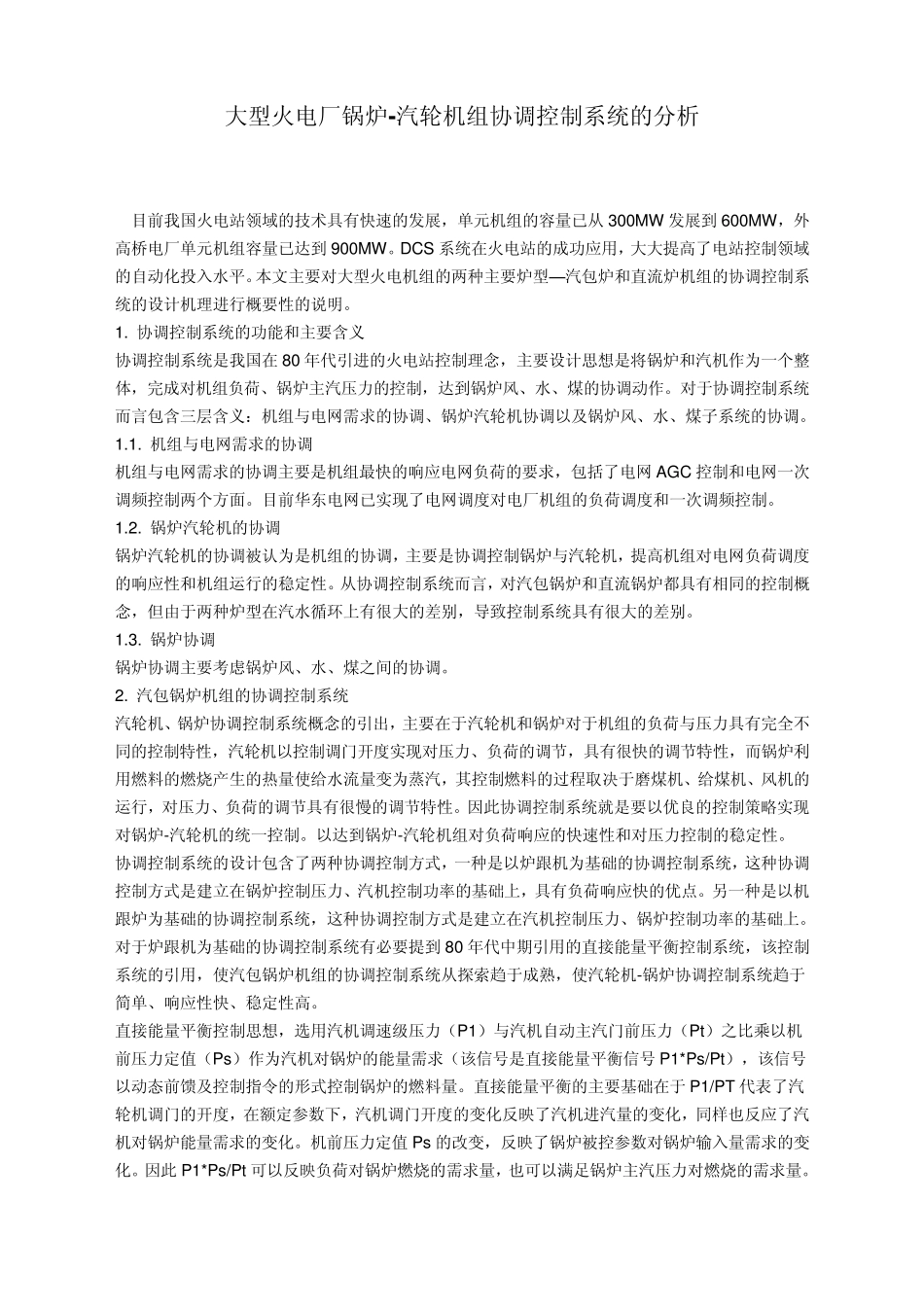

大型火电厂锅炉_第1页
1/9
大型火电厂锅炉_第2页
2/9
大型火电厂锅炉_第3页
3/9
大型火电厂锅炉-汽轮机组协调控制系统的分析 目前我国火电站领域的技术具有快速的发展,单元机组的容量已从300MW 发展到600MW,外高桥电厂单元机组容量已达到900MW。DCS 系统在火电站的成功应用,大大提高了电站控制领域的自动化投入水平。本文主要对大型火电机组的两种主要炉型—汽包炉和直流炉机组的协调控制系统的设计机理进行概要性的说明。 1. 协调控制系统的功能和主要含义 协调控制系统是我国在80 年代引进的火电站控制理念,主要设计思想是将锅炉和汽机作为一个整体,完成对机组负荷、锅炉主汽压力的控制,达到锅炉风、水、煤的协调动作。对于协调控制系统而言包含三层含义:机组与电网需求的协调、锅炉汽轮机协调以及锅炉风、水、煤子系统的协调。 1.1. 机组与电网需求的协调 机组与电网需求的协调主要是机组最快的响应电网负荷的要求,包括了电网 AGC 控制和电网一次调频控制两个方面。目前华东电网已实现了电网调度对电厂机组的负荷调度和一次调频控制。 1.2. 锅炉汽轮机的协调 锅炉汽轮机的协调被认为是机组的协调,主要是协调控制锅炉与汽轮机,提高机组对电网负荷调度的响应性和机组运行的稳定性。从协调控制系统而言,对汽包锅炉和直流锅炉都具有相同的控制概念,但由于两种炉型在汽水循环上有很大的差别,导致控制系统具有很大的差别。 1.3. 锅炉协调 锅炉协调主要考虑锅炉风、水、煤之间的协调。 2. 汽包锅炉机组的协调控制系统 汽轮机、锅炉协调控制系统概念的引出,主要在于汽轮机和锅炉对于机组的负荷与压力具有完全不同的控制特性,汽轮机以控制调门开度实现对压力、负荷的调节,具有很快的调节特性,而锅炉利用燃料的燃烧产生的热量使给水流量变为蒸汽,其控制燃料的过程取决于磨煤机、给煤机、风机的运行,对压力、负荷的调节具有很慢的调节特性。因此协调控制系统就是要以优良的控制策略实现对锅炉-汽轮机的统一控制。以达到锅炉-汽轮机组对负荷响应的快速性和对压力控制的稳定性。 协调控制系统的设计包含了两种协调控制方式,一种是以炉跟机为基础的协调控制系统,这种协调控制方式是建立在锅炉控制压力、汽机控制功率的基础上,具有负荷响应快的优点。另一种是以机跟炉为基础的协调控制系统,这种协调控制方式是建立在汽机控制压力、锅炉控制功率的基础上。 对于炉跟机为基础的协调控制系统有必要提到80 年代中期引用的直接能量平衡控制系统,该控制系统的引用,使汽包锅炉机组的协调控制系统...
