大型煤化工主要技术工艺路线图

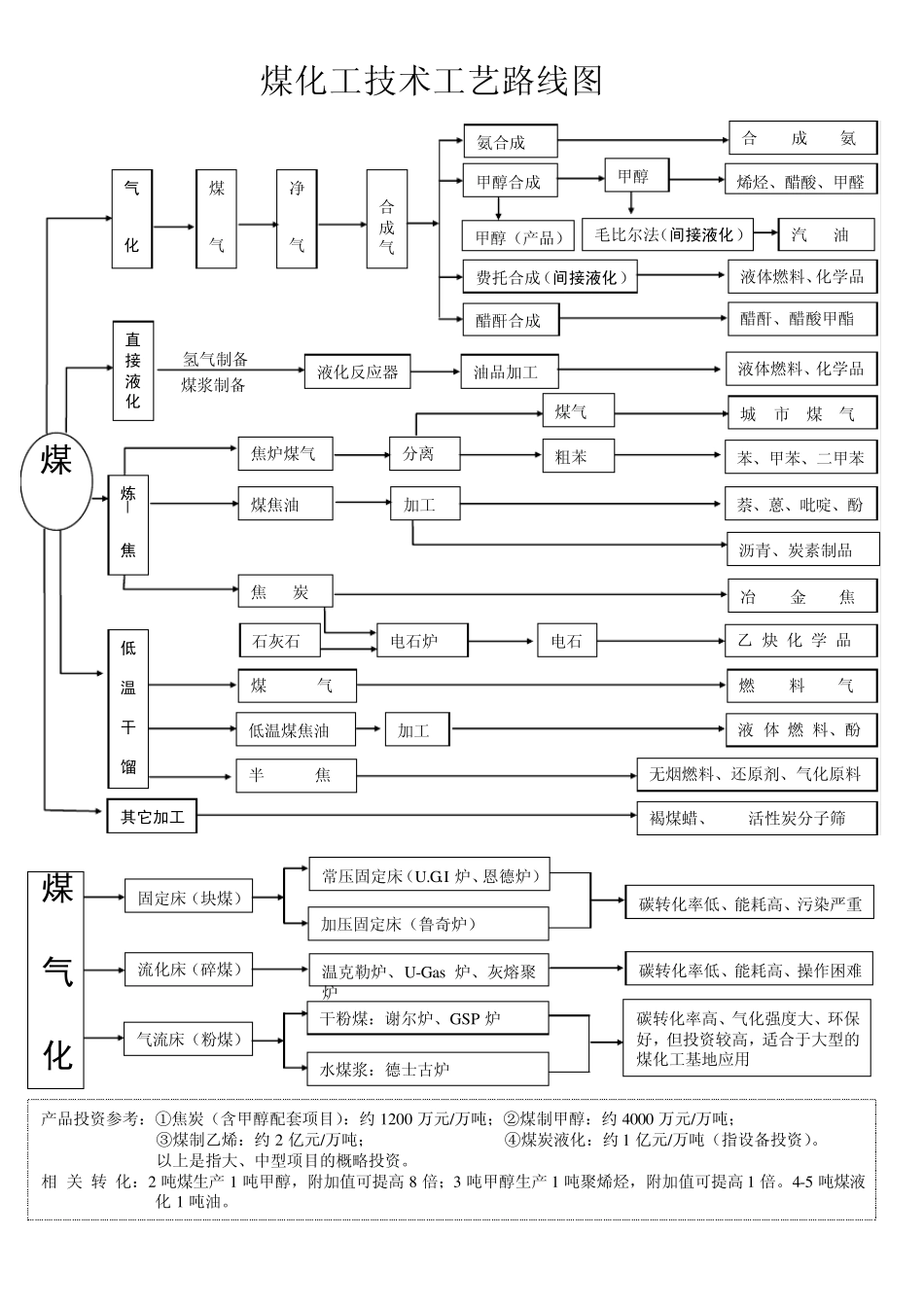

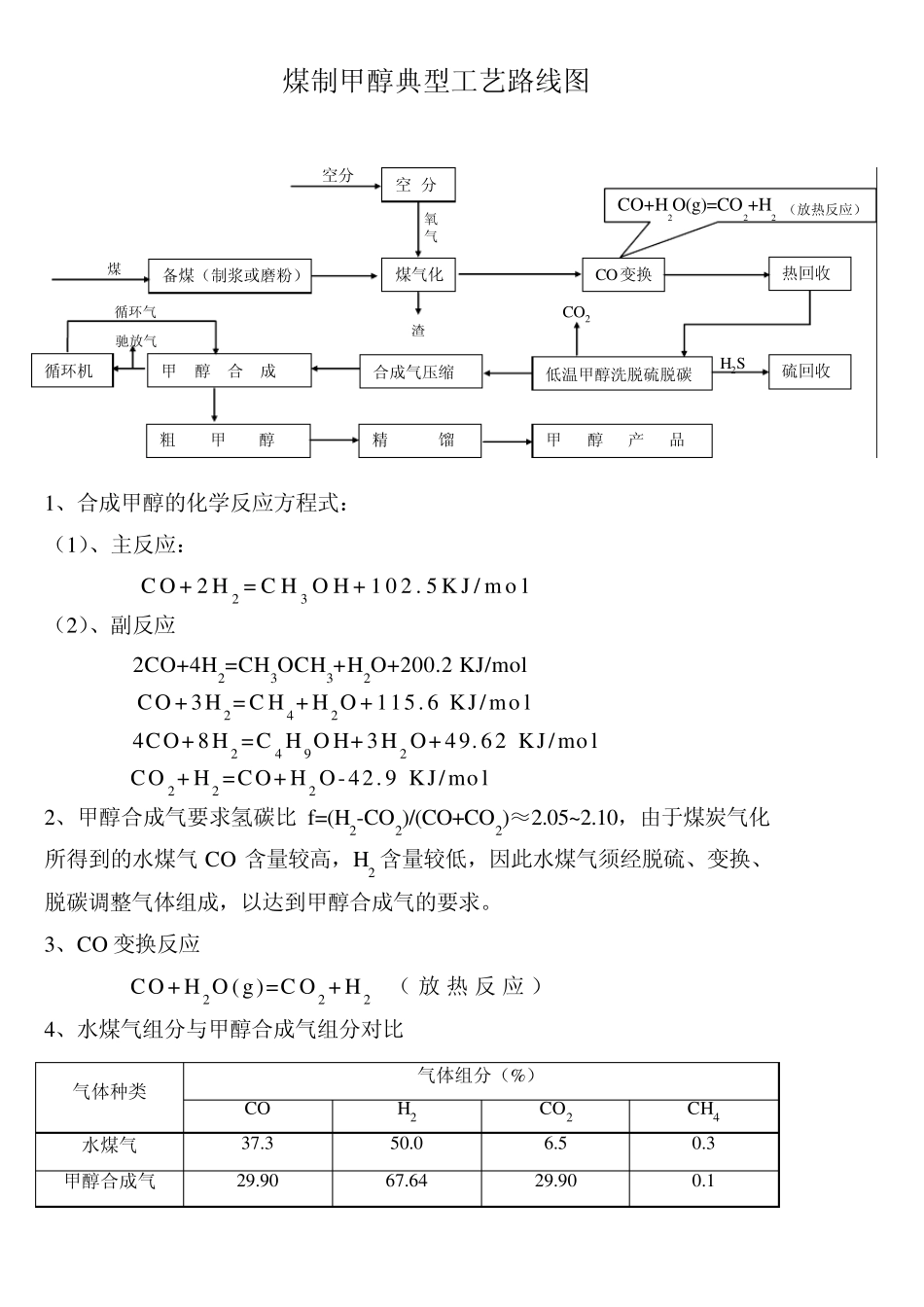

气 化 煤 气 净 气 合成气 氨合成 合 成 氨 甲醇合成 甲醇 甲醇（产品） 毛比尔法（间接液化） 汽 油 费托合成（间接液化） 醋酐合成 液体燃料、化学品 醋酐、醋酸甲酯 直接液化 油品加工 液体燃料、化学品 炼 焦 焦炉煤气 煤焦油 焦 炭 分离 粗苯 煤气 城 市 煤 气 苯、甲苯、二甲苯 加工 萘、蒽、吡啶、酚 冶 金 焦 沥青、炭素制品 低 温 干 馏 石灰石 电石炉 电石 乙 炔 化 学 品 煤 气 燃 料 气 低温煤焦油 加工 液 体 燃 料、酚 半 焦 无烟燃料、还原剂、气化原料 其它加工 褐煤蜡、 活性炭分子筛 煤 煤 气 化 固定床（块煤） 常压固定床（U.G.I 炉、恩德炉） 加压固定床（鲁奇炉） 温克勒炉、U-Gas 炉、灰熔聚炉 干粉煤：谢尔炉、GSP 炉 水煤浆：德士古炉 流化床（碎煤） 气流床（粉煤） 碳转化率低、能耗高、污染严重 碳转化率低、能耗高、操作困难 碳转化率高、气化强度大、环保好，但投资较高，适合于大型的煤化工基地应用 烯烃、醋酸、甲醛 产品投资参考：①焦炭（含甲醇配套项目）：约 1200 万元/万吨；②煤制甲醇：约 4000 万元/万吨； ③煤制乙烯：约 2 亿元/万吨； ④煤炭液化：约 1 亿元/万吨（指设备投资）。 以上是指大、中型项目的概略投资。 相 关 转 化：2 吨煤生产 1 吨甲醇，附加值可提高 8 倍；3 吨甲醇生产 1 吨聚烯烃，附加值可提高 1 倍。4-5 吨煤液化 1 吨油。 液化反应器 氢气制备 煤浆制备 煤化工技术工艺路线图 煤制甲醇典型工艺路线图 1、合成甲醇的化学反应方程式： （1）、主反应： C O + 2 H 2 = C H 3 O H + 1 0 2 . 5 K J / m o l （2）、副反应 2CO+4H2=CH3OCH3+H2O+200.2 KJ/mol CO + 3H 2= C H 4+ H 2O + 115. 6 KJ/mo l 4CO+ 8H 2 =C 4 H 9O H+ 3H 2 O+ 49. 62 KJ/mo l CO 2+ H 2 =CO+ H 2 O-42. 9 KJ/mo l 2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO 含量较高，H2 含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。 3、CO 变换反应 CO + H 2O (g)=C O 2 + H 2 （放 热 反应） 4、水煤气组分与甲醇合成气组分对比 气体种类 气体组分（%） CO H2 CO2 CH4 水煤气 37.3 50.0 6.5 0.3 甲...
