大型空调设备吊装方案(雷岗)

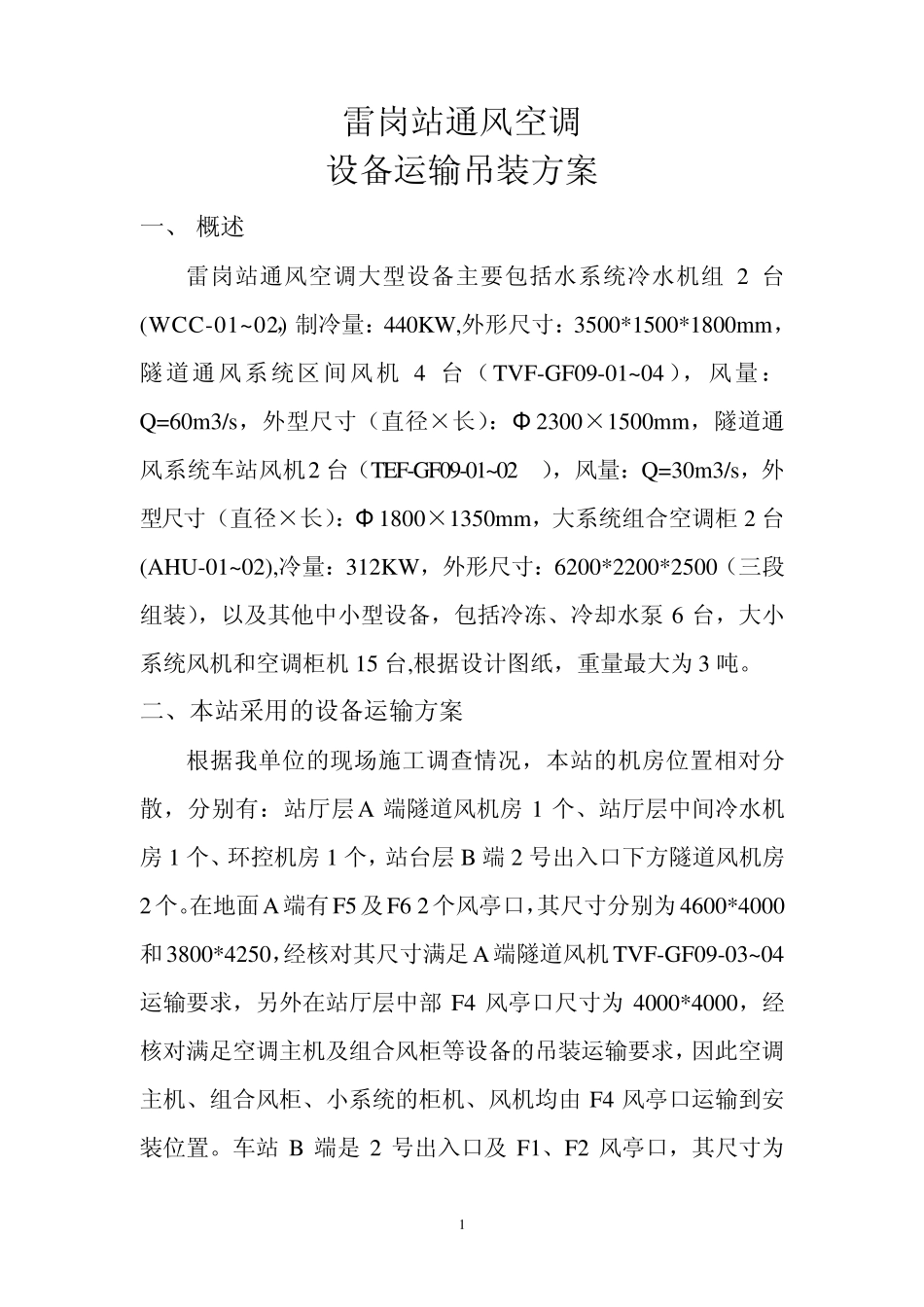

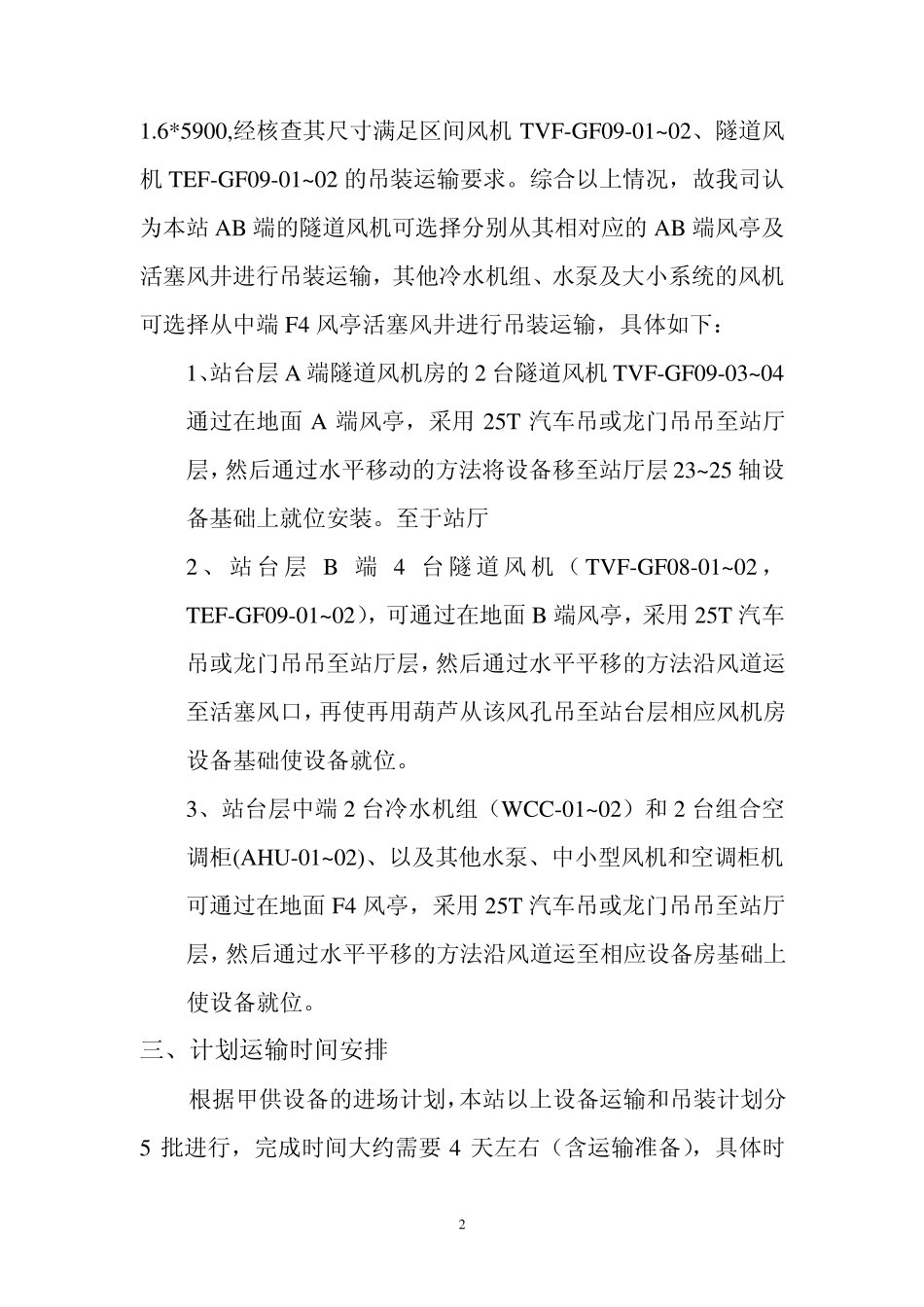

1 雷岗站通风空调 设备运输吊装方案 一、 概述 雷岗站通风空调大型设备主要包括水系统冷水机组2 台(WCC-01~ 02)，制冷量：440KW,外形尺寸：3500*1500*1800mm，隧道通风系统区间风机4 台（TVF-GF09-01~04 ），风量：Q=60m3/s，外型尺寸（直径×长）：Φ 2300×1500mm，隧道通风系统车站风机2 台（TEF-GF09-01~02），风量：Q=30m3/s，外型尺寸（直径×长）：Φ 1800×1350mm，大系统组合空调柜 2 台(AHU-01~ 02),冷量：312KW，外形尺寸：6200*2200*2500（三段组装），以及其他中小型设备，包括冷冻、冷却水泵 6 台，大小系统风机和空调柜机15 台,根据设计图纸，重量最大为 3 吨。 二、本站采用的设备运输方案 根据我单位的现场施工调查情况，本站的机房位置相对分散，分别有：站厅层A 端隧道风机房 1 个、站厅层中间冷水机房 1 个、环控机房 1 个，站台层 B 端 2 号出入口下方隧道风机房2个。在地面A端有F5及F6 2 个风亭口，其尺寸分别为4600*4000和 3800*4250，经核对其尺寸满足 A端隧道风机TVF-GF09-03~ 04运输要求，另外在站厅层中部 F4 风亭口尺寸为 4000*4000，经核对满足空调主机及组合风柜等设备的吊装运输要求，因此空调主机、组合风柜、小系统的柜机、风机均由 F4 风亭口运输到安装位置。车站B 端是 2 号出入口及 F1、F2 风亭口，其尺寸为 2 1.6*5900,经核查其尺寸满足区间风机TVF-GF09-01~02、隧道风机TEF-GF09-01~02 的吊装运输要求。综合以上情况，故我司认为本站 AB 端的隧道风机可选择分别从其相对应的 AB 端风亭及活塞风井进行吊装运输，其他冷水机组、水泵及大小系统的风机可选择从中端 F4 风亭活塞风井进行吊装运输，具体如下： 1、站台层 A 端隧道风机房的 2 台隧道风机TVF-GF09-03~04通过在地面 A 端风亭，采用 25T 汽车吊或龙门吊吊至站厅层，然后通过水平移动的方法将设备移至站厅层 23~25 轴设备基础上就位安装。至于站厅 2 、 站 台 层 B 端 4 台 隧 道 风机（ TVF-GF08-01~02 ，TEF-GF09-01~02），可通过在地面 B 端风亭，采用 25T 汽车吊或龙门吊吊至站厅层，然后通过水平平移的方法沿风道运至活塞风口，再使再用葫芦从该风孔吊至站台层相应风机房设备基础使设备就位。 3、站台层中端 2 台冷水机组（WCC-01~02）和 2 台组合空调柜(AHU-01~02)、以及其他水泵、中小型风机和空调柜机可通过在地面 F4 风亭，采用 25T 汽车吊...
