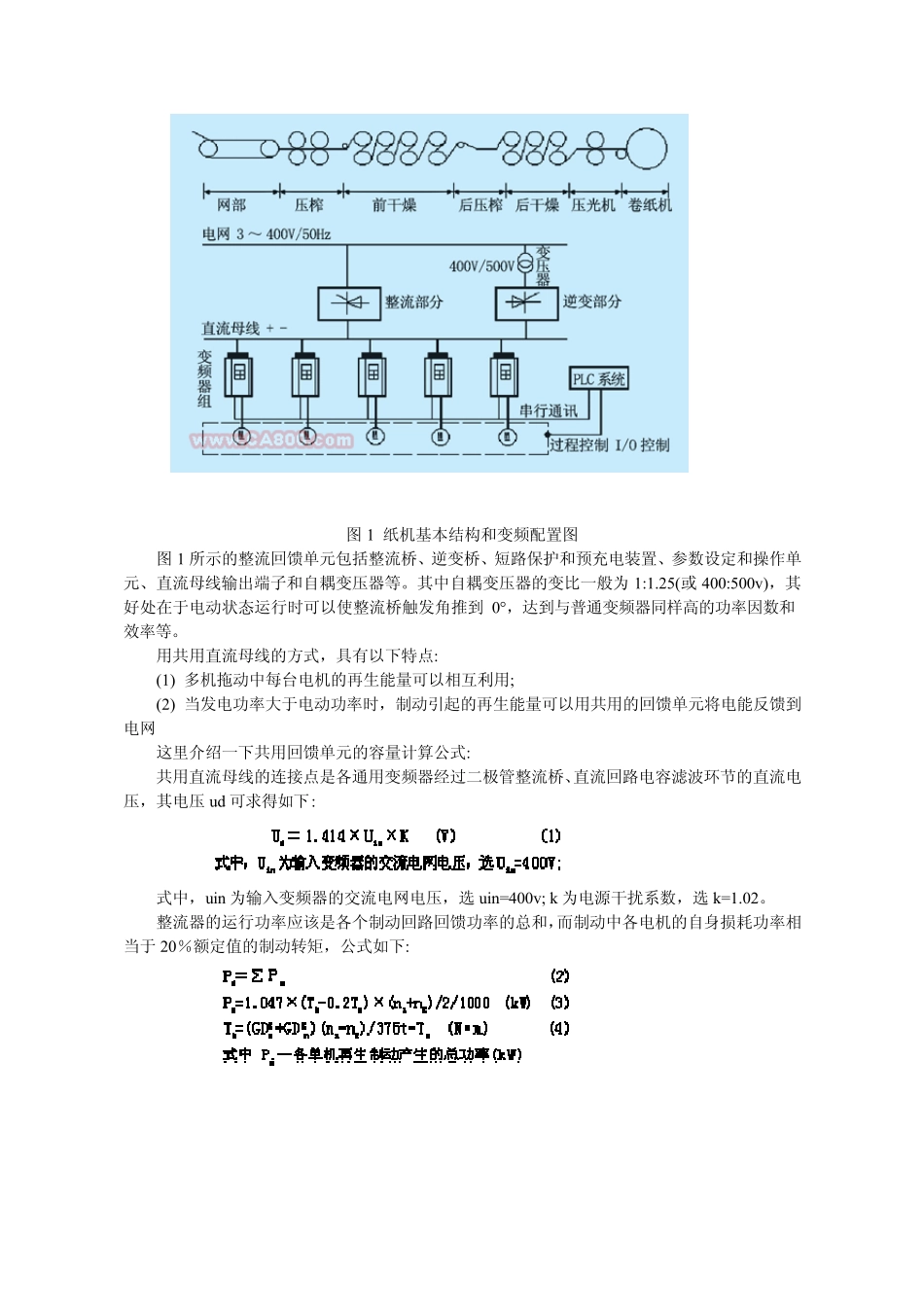

大型纸厂变频器的配置与控制原理 1 引言 大型纸厂一般都包括造纸机、超级压光机、高速复卷机等设备。造纸一般分湿部和干部两大部分。湿部包括上浆流送系统、网部和压榨等部分，干部包括烘干、压光和卷取等部分。其生产流程一般是:浆料通过上浆流送系统传送到纸机生产流水线的前端流浆箱，然后浆流由此依次通过网部、压榨、前烘缸、后压榨、后烘缸、压光机和卷纸机等在内的分部设备，成为原纸;原纸又可以另外进入机外涂布、超级压光机和复卷机产出成品纸。 造纸是一个连续生产的过程，因此生产线的连续和有序控制成为了制约成品纸质量和产量的瓶颈。变频调速作为目前来说最强有力的控制方式进入了原本属于直流调速(适用于大中纸机)和滑差电机(适用于中小纸机)天下的造纸领域，并已近取得良好的市场效果。 本文就变频调速及其控制技术在纸厂上的三个典型传动组应用做进一步的阐述。 2 造纸机变频器传动的配置与控制原理 造纸机的基本组成部分按照纸张成形的顺序分为网部、压榨、前干燥、后压榨、后干燥、压光机、卷纸机等(如图 1)，其工艺流程为流浆箱输出的纸浆在网部脱水成形，在压榨部分进行压缩使纸层均匀，经过前干燥器进行干燥，接着进入后压榨进行施胶，再进入后干燥器烘干处理，然后利用压光机使纸张平滑，最后通过卷纸机形成母纸卷。我国造纸机分部传动设备，以前采用scr 直流调速方式，由于存在滑环和炭刷造成可靠性和精度不高，从而导致纸机的机械落后，车速也只有 200m/min 左右，很难同国外的1000m/min 的高速纸机相比。由此看来，造纸机分部传动机械的变频化已是大势所趋。 2 .1 造纸机的变频配置 在同一个系统中的一个或多个传动有时会发生从机器端发电得到的能量反馈到传动的变频器中来，这种现象叫“再生能量”。这种情况一般发生在电机被拖着走的时候(也就是被一个远远高于设定值的速度拖动的时候)，或者是当传动电机发生制动以提供足够的张力的时候(如放卷系统中的传动电机)。在纸机上要用到很多导纸辊传动电机，由于导纸辊经常会工作在制动状态，这时就必须考虑到再生能量的问题，如果对于每个传动配置一个制动单元或能量回馈装置，就会造成系统复杂。如果采用母线共连的方式就可以统一将导纸辊上产生的能量进行互补，并接入到单一的能量回馈装置，如图 1 所示。 个传动变频器通过直流母线互连的话，一个或多个电机产生的再生能量就可以被其他电机以电动的方式消耗吸收了。这是一种非常有效的工作方式，即使...
