大型设备吊装方案及计算

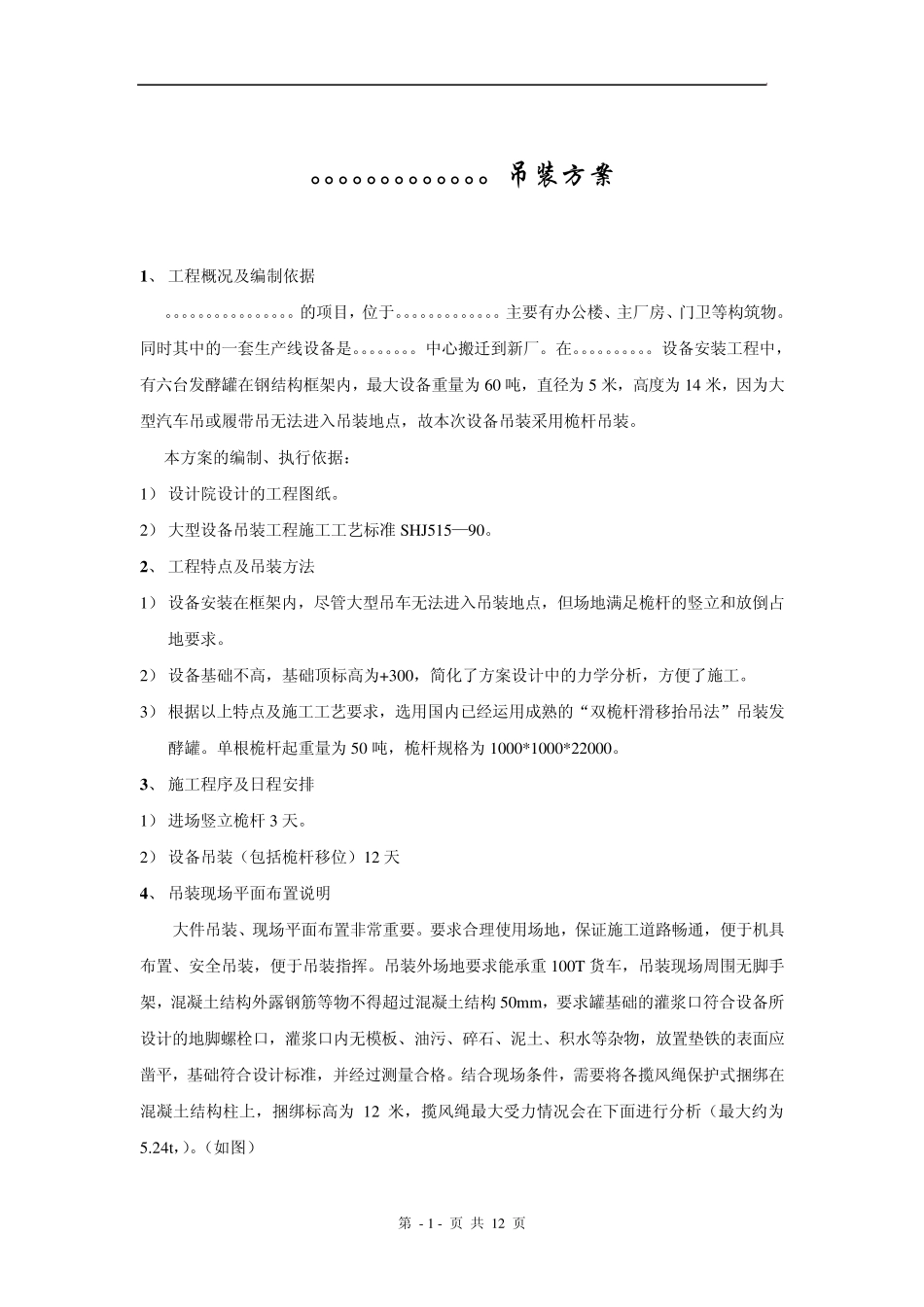

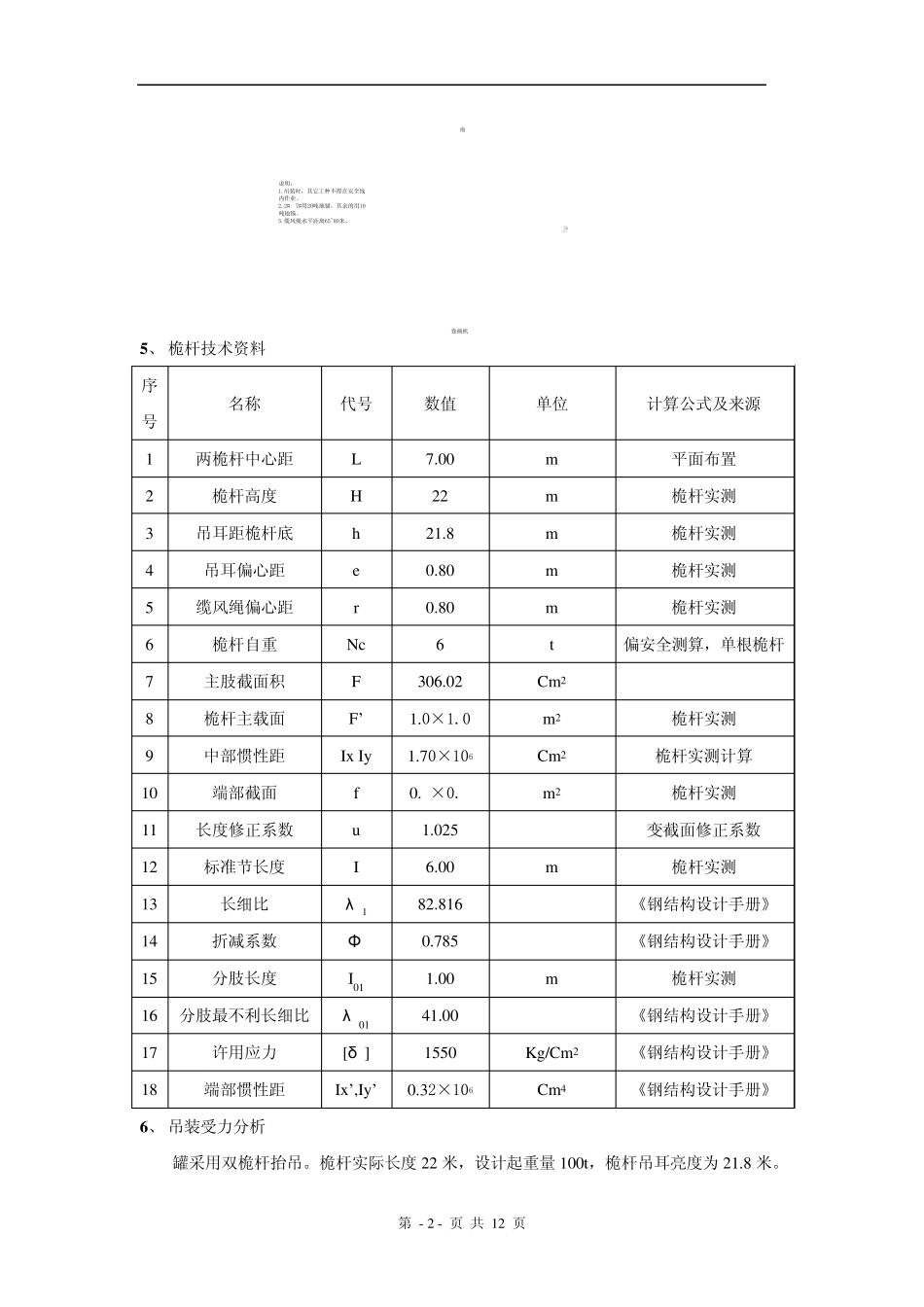

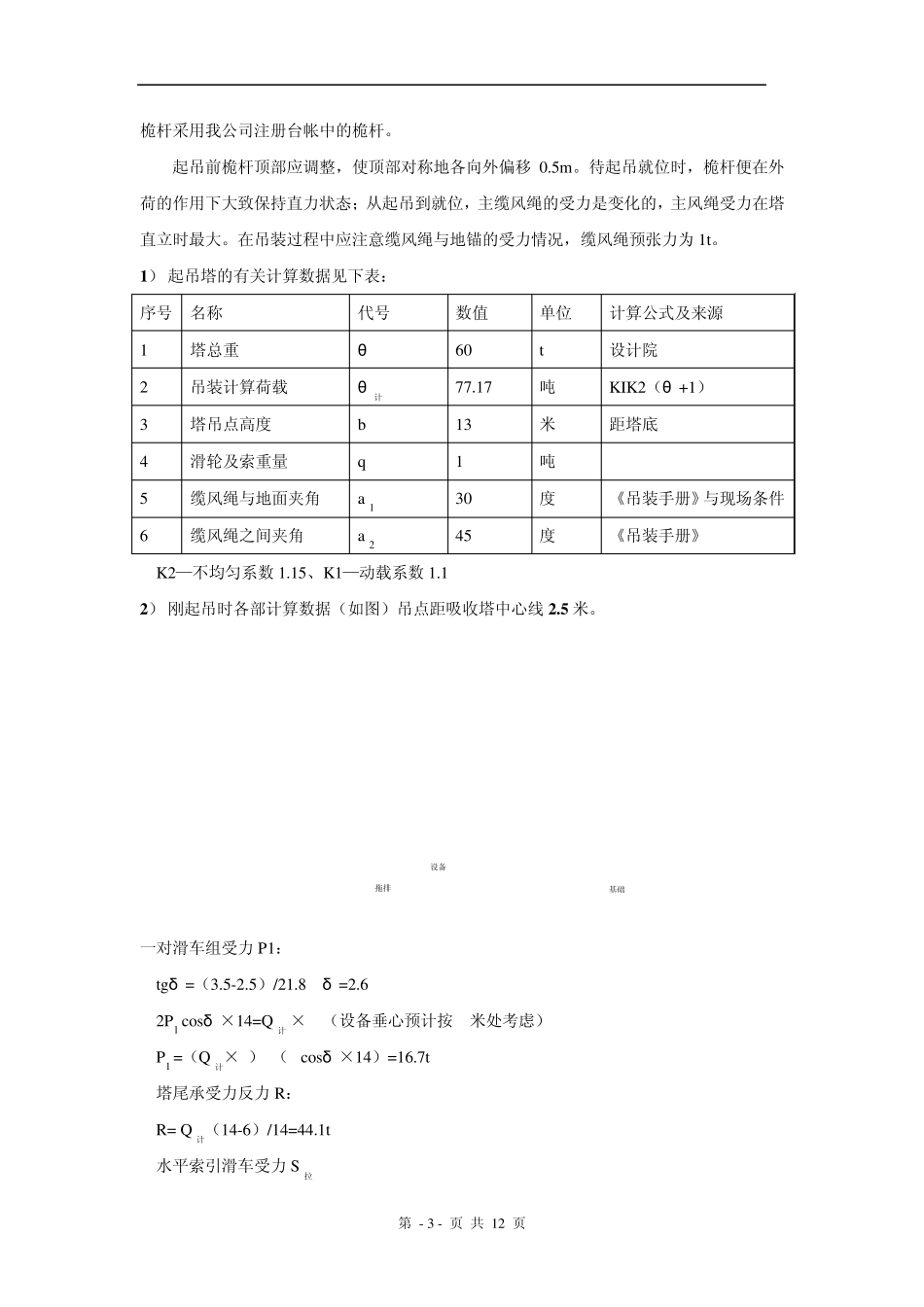

第 - 1 - 页 共 12 页 。。。。。。。。。。。。。吊装方案 1 、 工程概况及编制依据 。。。。。。。。。。。。。。。。的项目，位于。。。。。。。。。。。。。主要有办公楼、主厂房、门卫等构筑物。同时其中的一套生产线设备是。。。。。。。。中心搬迁到新厂。在。。。。。。。。。。设备安装工程中，有六台发酵罐在钢结构框架内，最大设备重量为60 吨，直径为5 米，高度为14 米，因为大型汽车吊或履带吊无法进入吊装地点，故本次设备吊装采用桅杆吊装。 本方案的编制、执行依据： 1） 设计院设计的工程图纸。 2） 大型设备吊装工程施工工艺标准SHJ515—90。 2 、 工程特点及吊装方法 1） 设备安装在框架内，尽管大型吊车无法进入吊装地点，但场地满足桅杆的竖立和放倒占地要求。 2） 设备基础不高，基础顶标高为+300，简化了方案设计中的力学分析，方便了施工。 3） 根据以上特点及施工工艺要求，选用国内已经运用成熟的“双桅杆滑移抬吊法”吊装发酵罐。单根桅杆起重量为50 吨，桅杆规格为1000*1000*22000。 3 、 施工程序及日程安排 1） 进场竖立桅杆3 天。 2） 设备吊装（包括桅杆移位）12 天 4 、 吊装现场平面布置说明 大件吊装、现场平面布置非常重要。要求合理使用场地，保证施工道路畅通，便于机具布置、安全吊装，便于吊装指挥。吊装外场地要求能承重100T 货车，吊装现场周围无脚手架，混凝土结构外露钢筋等物不得超过混凝土结构50mm，要求罐基础的灌浆口符合设备所设计的地脚螺栓口，灌浆口内无模板、油污、碎石、泥土、积水等杂物，放置垫铁的表面应凿平，基础符合设计标准，并经过测量合格。结合现场条件，需要将各揽风绳保护式捆绑在混凝土结构柱上，捆绑标高为12 米，揽风绳最大受力情况会在下面进行分析（最大约为5.24t，）。（如图） 第 - 2 - 页 共 12 页 说明：1.吊装时，其它工种不得在安全线内作业。2.2# 7#用20吨地锚，其余的用10吨地锚。3.缆风绳水平距离65~80米。卷扬机南 5 、 桅杆技术资料 序号 名称 代号 数值 单位 计算公式及来源 1 两桅杆中心距 L 7.00 m 平面布置 2 桅杆高度 H 22 m 桅杆实测 3 吊耳距桅杆底 h 21.8 m 桅杆实测 4 吊耳偏心距 e 0.80 m 桅杆实测 5 缆风绳偏心距 r 0.80 m 桅杆实测 6 桅杆自重 Nc 6 t 偏安全测算，单根桅杆 7 主肢截面积 F 306.02 Cm2 8 桅杆主载面 F’ 1.0×1.0...
