大型设备吊装方案(吊装部分实施稿译文)

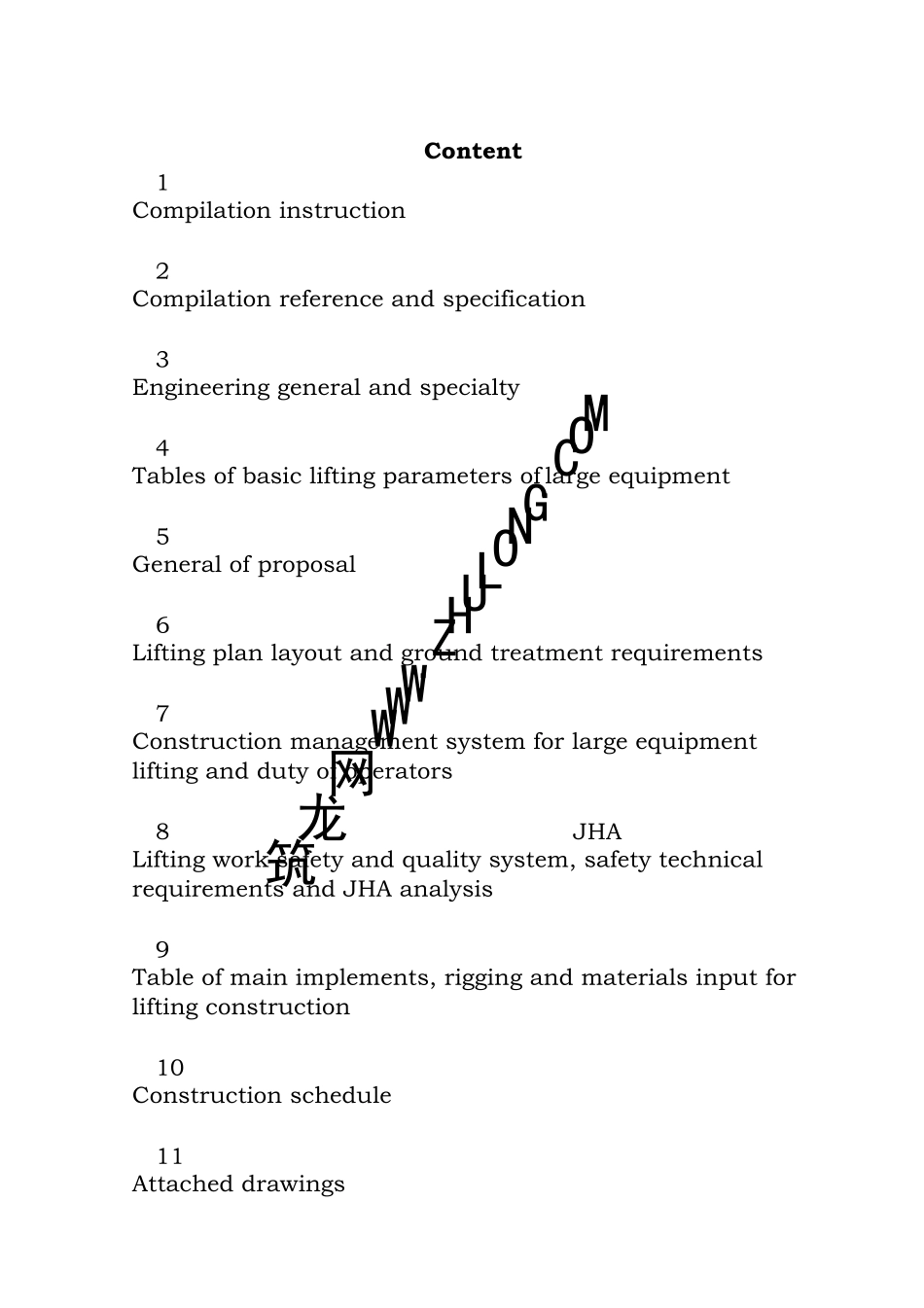

筑龙网 WWW.ZHULONG.COM 上海**90 万吨/年乙烯二标段 大型设备吊装方案 吊 装 部 分 （送审稿） Lifting Section of Large Equipment Lifting Proposal Shanghai SECCO 900000t/y Ethylene Project (For Review) 中国**集团第三建设公司 二〇〇三年六月 June, 2003 筑龙网 WWW.ZHULONG.COM 上海**石油化工有限责任公司90万吨/年乙烯装置大型设备吊装方案 目 录 Content §1、编制说明 Compilation instruction §2、编制依据和执行规范 Compilation reference and specification §3、工程概况和特点 Engineering general and specialty §4、大型设备基本吊装参数一览表 Tables of basic lifting parameters of large equipment §5、方案概述 General of proposal §6、吊装平面布置及吊装作业场地处理要求 Lifting plan layout and ground treatment requirements §7、大型设备吊装施工管理组织体系和操作人员岗位职责 Construction management system for large equipment lifting and duty of operators §8、吊装安全质量体系、安全技术要求及 JHA 危害分析 Lifting work safety and quality system, safety technical requirements and JHA analysis §9、吊装施工用主要机索具及手段用料一览表 Table of main implements, rigging and materials input for lifting construction §10、工作时间表 Construction schedule §11、附图 Attached drawings 筑龙网 WWW.ZHULONG.COM 上海**石油化工有限责任公司90万吨/年乙烯装置大型设备吊装方案 §1、编制说明 Compilation instru ction §1.1、本方案涉及的设备吊装参数依据《上海**石油化工有限责任公司 90 万吨/年乙烯装置》相关技术文件。吊装平面按照《上海**石油化工有限责任公司 90 万吨/年乙烯装置设备平面布置图》进行布置。 The equipment lifting parameters in this proposal are based on the relevant technical documents of Shanghai SECCO 900000 ethylene plant. Lifting plan is arranged in accordance with the plan layout of Shanghai SECCO 900000 ethylene plant. §1.2、本方案仅对本装置中需用1250 吨吊车为主吊车吊装的塔设备的吊装进行论述，有关其运输方案将由有关单位另行编制。 This...
