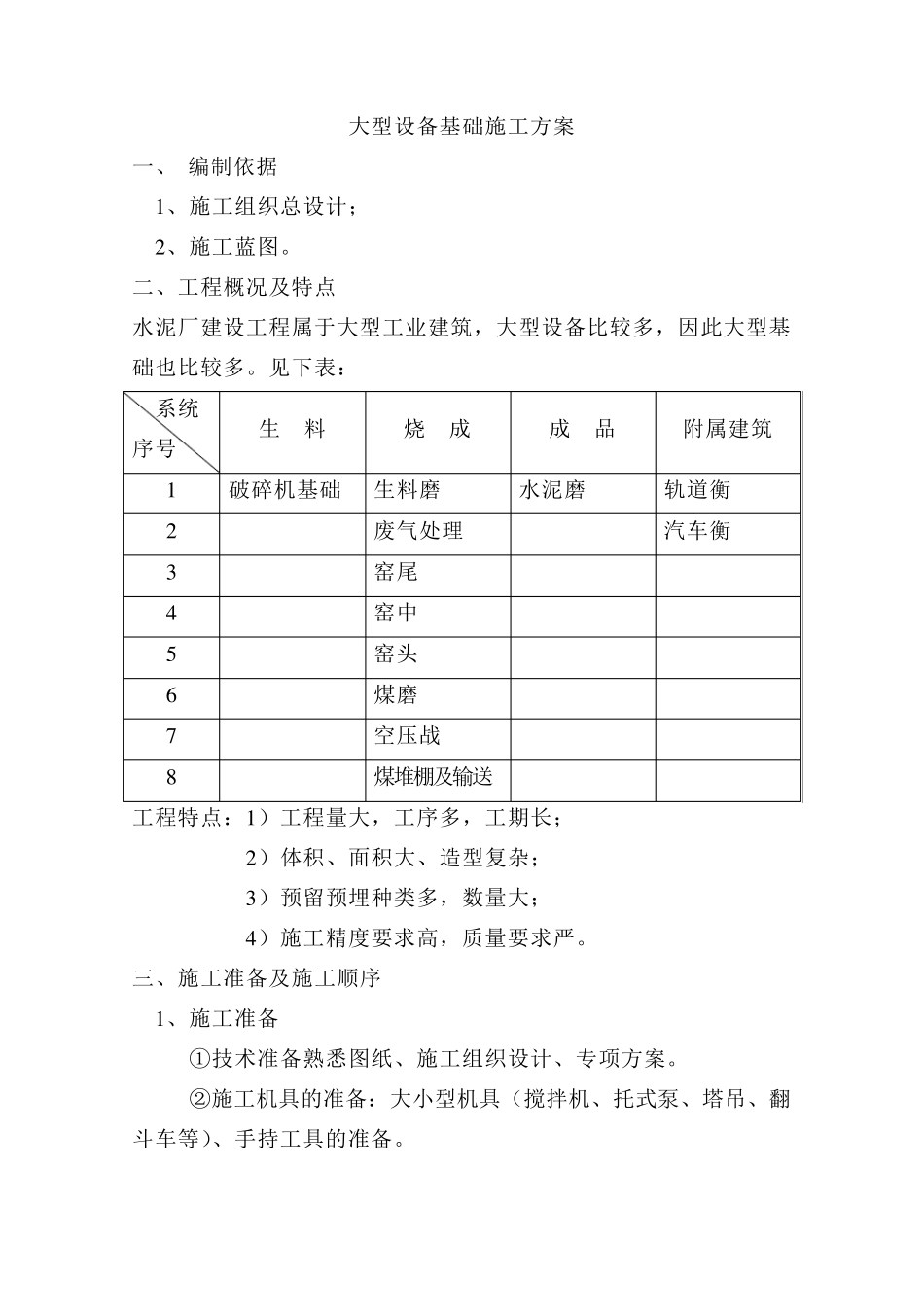

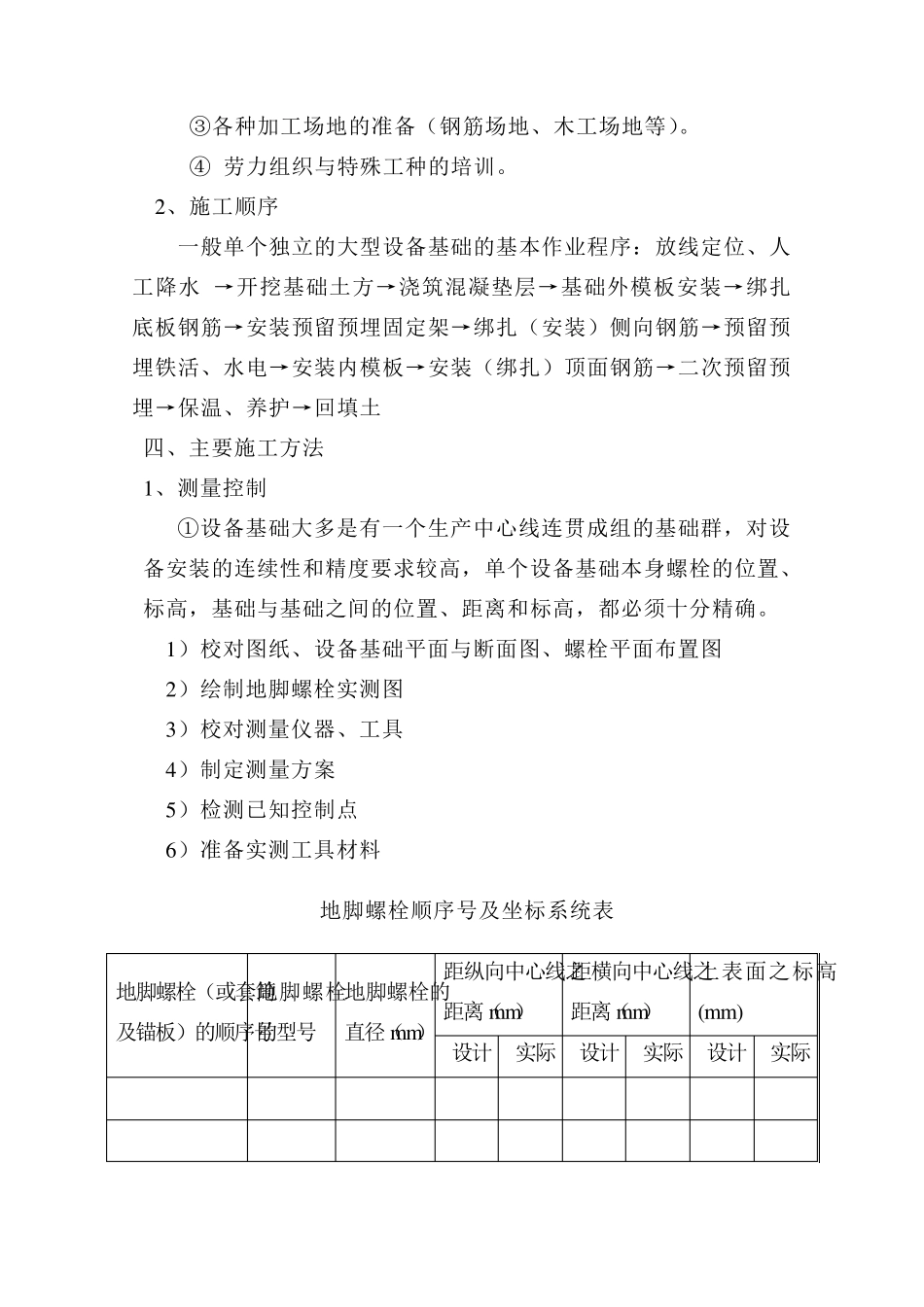

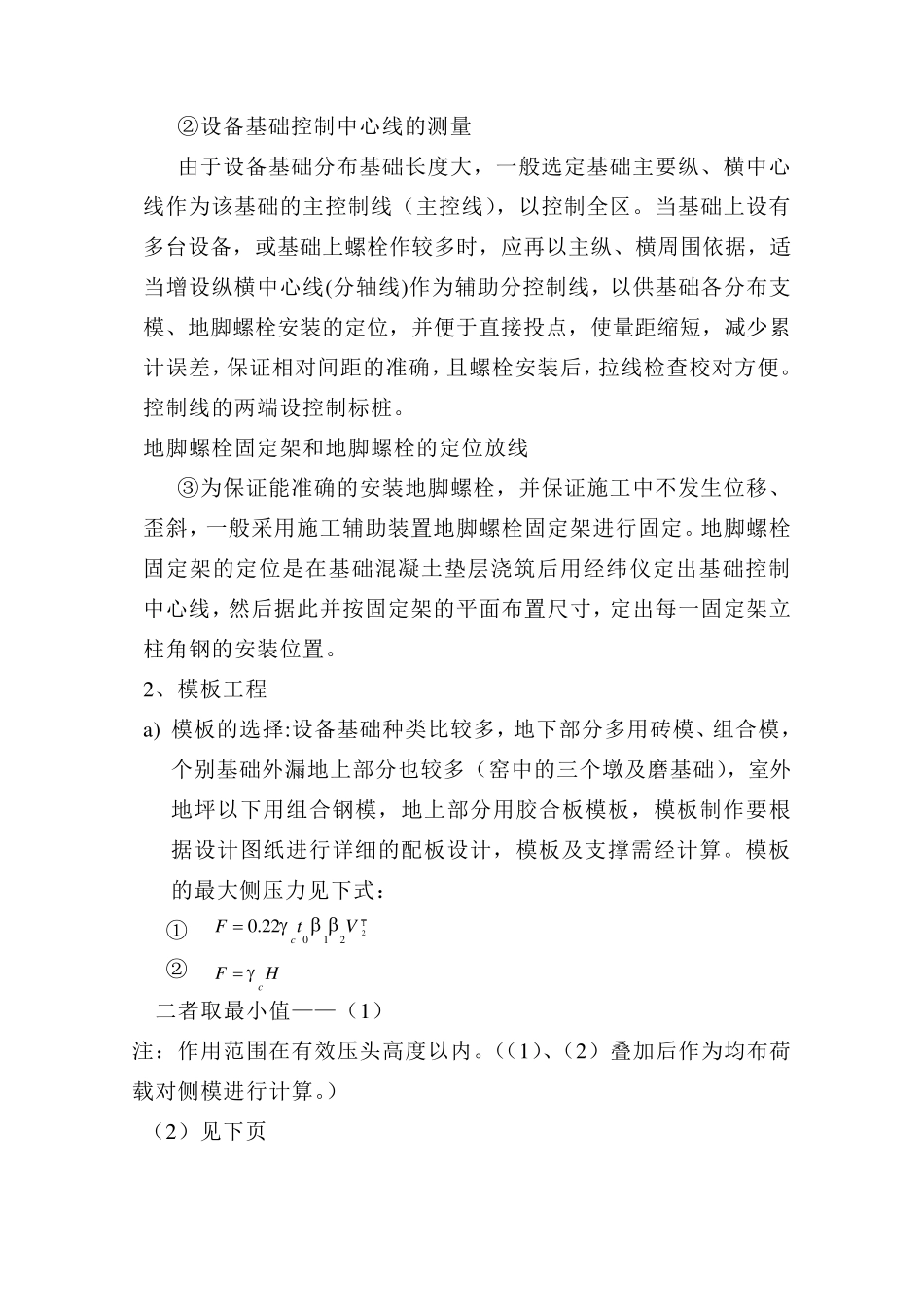

大型设备基础施工方案 一、 编制依据 1 、施工组织总设计； 2 、施工蓝图。 二、工程概况及特点 水泥厂建设工程属于大型工业建筑，大型设备比较多，因此大型基础也比较多。见下表： 系统 序号 生 料 烧 成 成 品 附属建筑 1 破碎机基础 生料磨 水泥磨 轨道衡 2 废气处理 汽车衡 3 窑尾 4 窑中 5 窑头 6 煤磨 7 空压战 8 煤堆棚及输送 工程特点：1 ）工程量大，工序多，工期长； 2 ）体积、面积大、造型复杂； 3 ）预留预埋种类多，数量大； 4 ）施工精度要求高，质量要求严。 三、施工准备及施工顺序 1 、施工准备 ①技术准备熟悉图纸、施工组织设计、专项方案。 ②施工机具的准备：大小型机具（搅拌机、托式泵、塔吊、翻斗车等）、手持工具的准备。 ③各种加工场地的准备（钢筋场地、木工场地等）。 ④ 劳力组织与特殊工种的培训。 2、施工顺序 一般单个独立的大型设备基础的基本作业程序：放线定位、人工降水 →开挖基础土方→浇筑混凝垫层→基础外模板安装→绑扎底板钢筋→安装预留预埋固定架→绑扎（安装）侧向钢筋→预留预埋铁活、水电→安装内模板→安装（绑扎）顶面钢筋→二次预留预埋→保温、养护→回填土 四、主要施工方法 1、测量控制 ①设备基础大多是有一个生产中心线连贯成组的基础群，对设备安装的连续性和精度要求较高，单个设备基础本身螺栓的位置、标高，基础与基础之间的位置、距离和标高，都必须十分精确。 1）校对图纸、设备基础平面与断面图、螺栓平面布置图 2）绘制地脚螺栓实测图 3）校对测量仪器、工具 4）制定测量方案 5）检测已知控制点 6）准备实测工具材料 地脚螺栓顺序号及坐 标系 统 表 地脚螺栓（或 套 筒及锚 板）的顺序号 地脚螺栓的型号 地脚螺栓的直 径 （m m） 距纵 向中心线之距离（m m） 距横 向中心线之距离（m m） 上 表 面之标高(m m ) 设计 实际 设计 实际 设计 实际 ② 设 备 基 础 控 制 中 心 线 的 测 量 由 于 设 备 基 础 分 布 基 础 长 度 大 ， 一 般 选 定 基 础 主 要 纵 、 横 中 心线 作 为 该 基 础 的 主 控 制 线 （ 主 控 线 ）， 以 控 制 全 区 。 当 基 础 上 设 有多 台 设 备 ， 或 基 础 上 螺 栓 作 较 多 时 ， 应 再 以 主 纵 、 横 周 围 依 据 ， 适当 增 设 纵 横...
