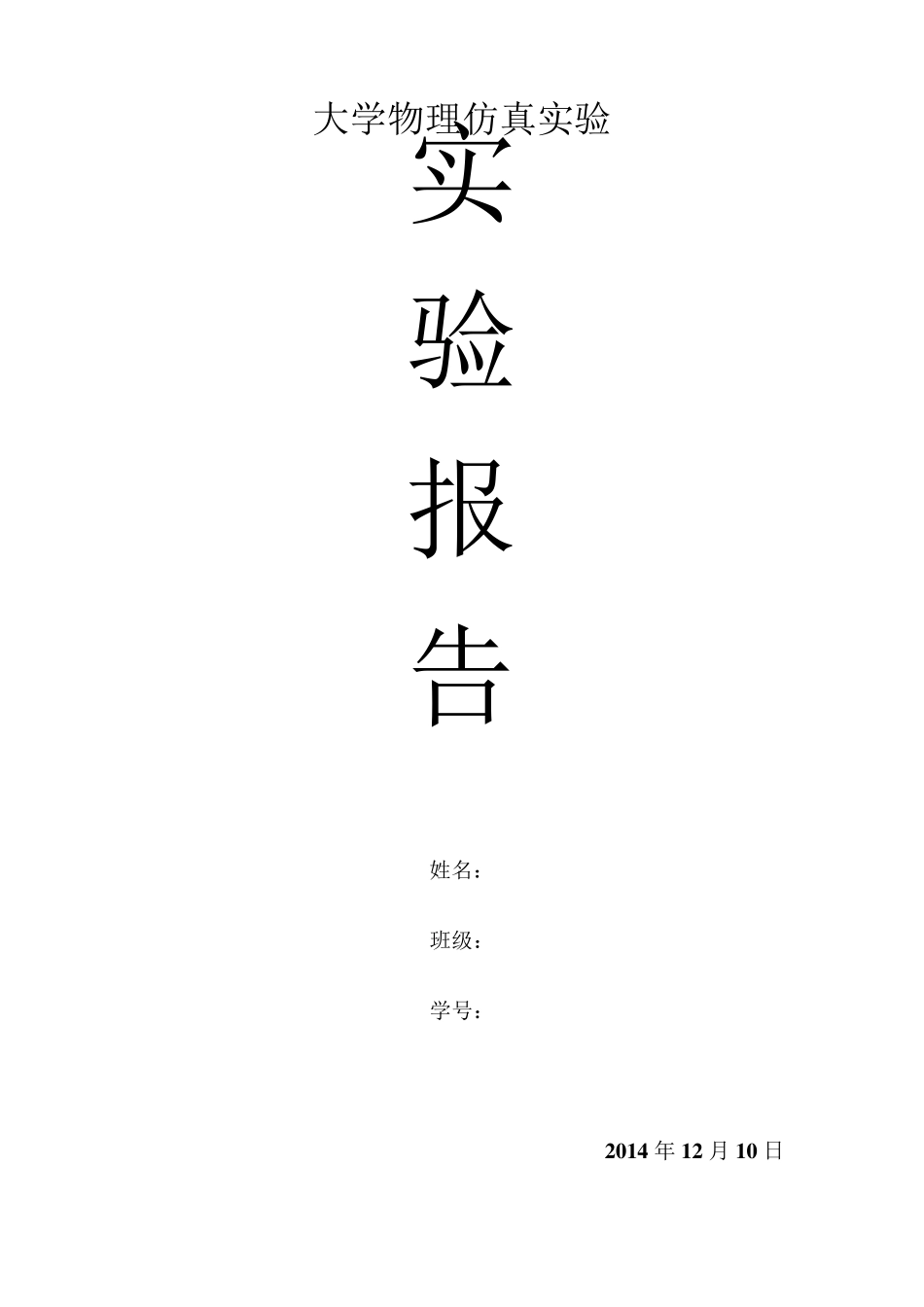

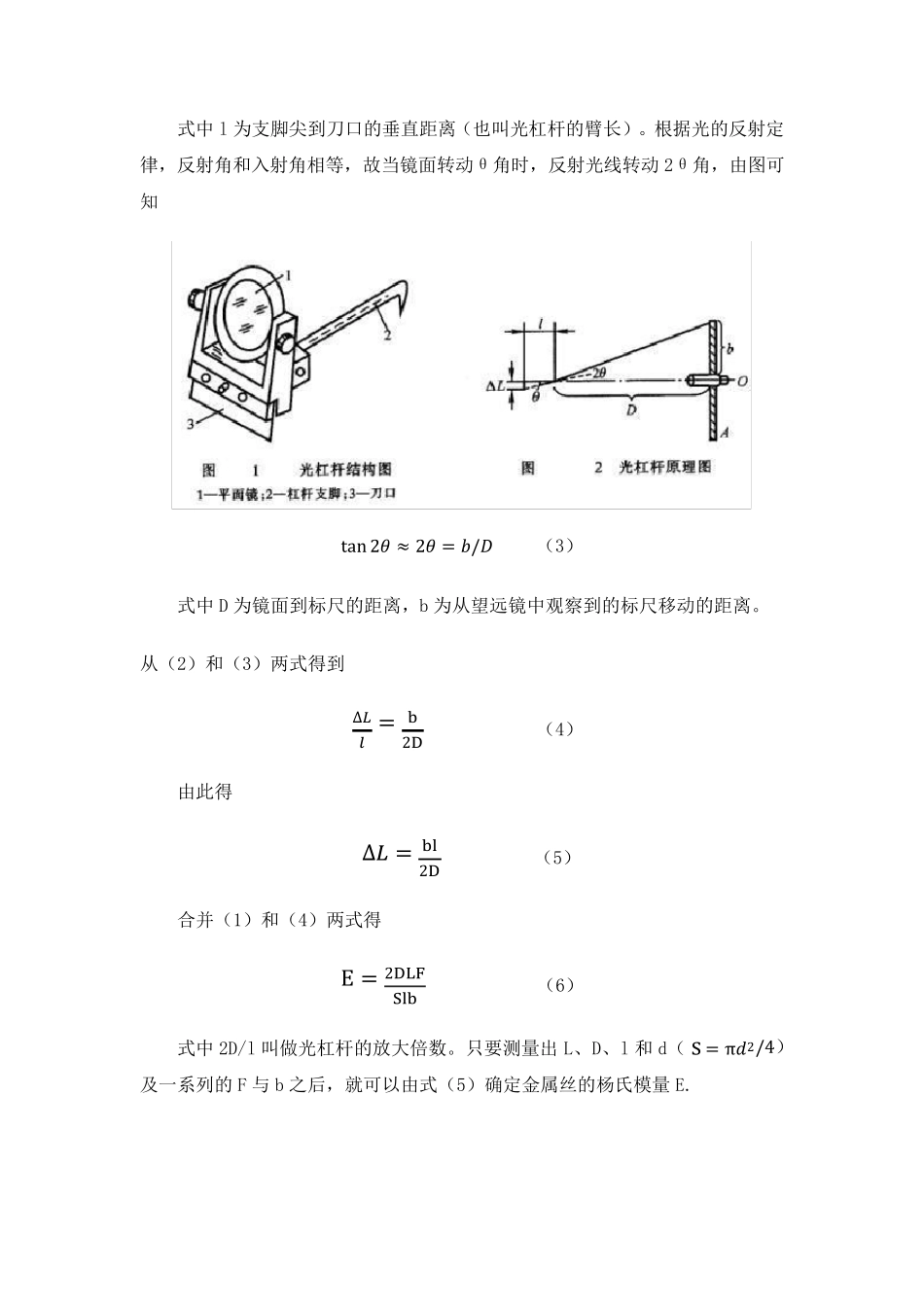

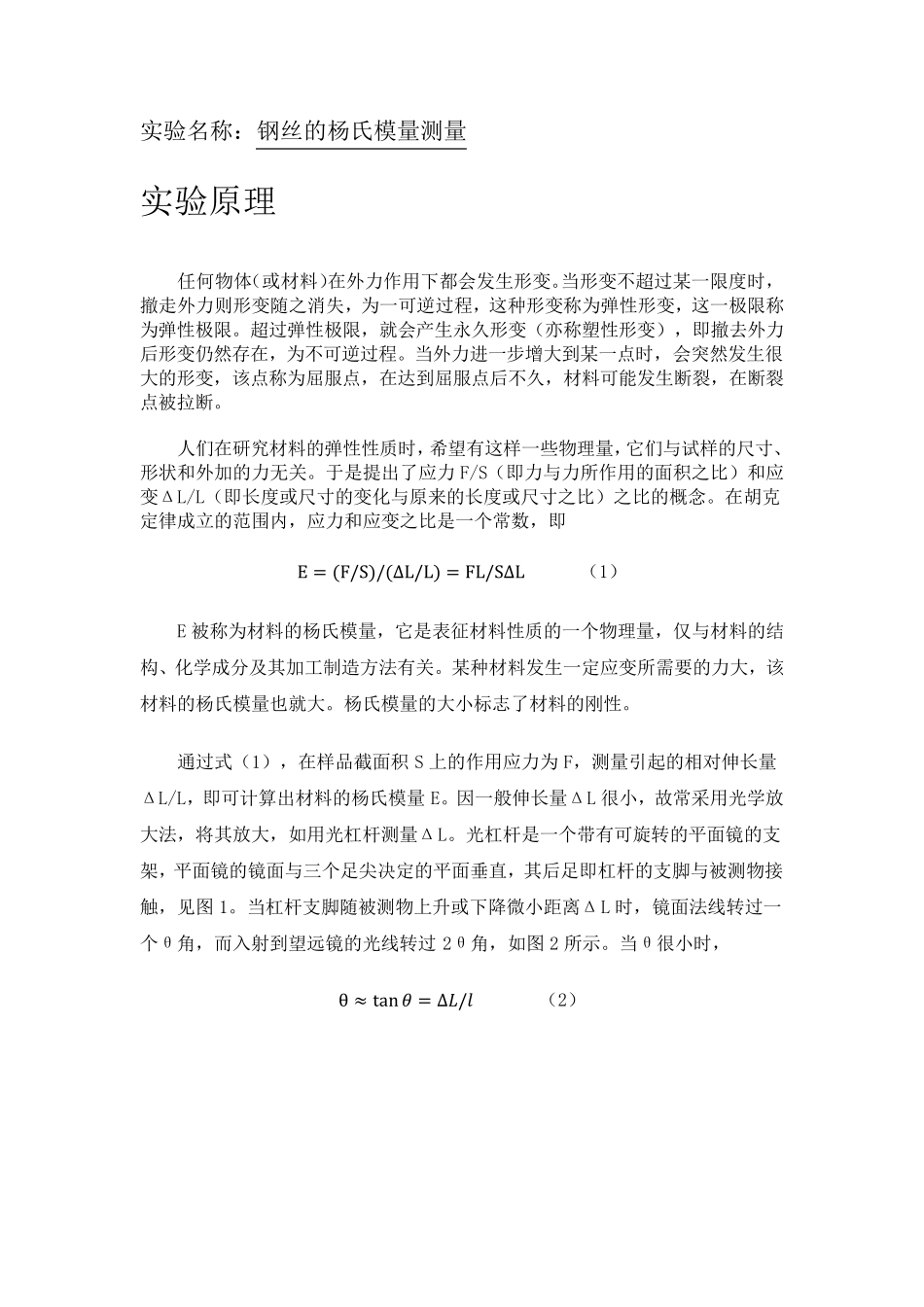

大学物理仿真实验 实 验 报 告 姓名: 班级: 学号: 2 0 1 4 年 1 2 月 1 0 日 实验名称:钢丝的杨氏模量测量 实验原理 任何物体(或材料)在外力作用下都会发生形变。当形变不超过某一限度时,撤走外力则形变随之消失,为一可逆过程,这种形变称为弹性形变,这一极限称为弹性极限。超过弹性极限,就会产生永久形变(亦称塑性形变),即撤去外力后形变仍然存在,为不可逆过程。当外力进一步增大到某一点时,会突然发生很大的形变,该点称为屈服点,在达到屈服点后不久,材料可能发生断裂,在断裂点被拉断。 人们在研究材料的弹性性质时,希望有这样一些物理量,它们与试样的尺寸、形状和外加的力无关。于是提出了应力F/S(即力与力所作用的面积之比)和应变ΔL/L(即长度或尺寸的变化与原来的长度或尺寸之比)之比的概念。在胡克定律成立的范围内,应力和应变之比是一个常数,即 E = (F/S)/(∆L/L) = FL/S∆L (1) E 被称为材料的杨氏模量,它是表征材料性质的一个物理量,仅与材料的结构、化学成分及其加工制造方法有关。某种材料发生一定应变所需要的力大,该材料的杨氏模量也就大。杨氏模量的大小标志 了材料的刚 性。 通 过式 (1),在样品 截 面积S 上 的作用应力为F,测量引 起 的相 对 伸 长量ΔL/L,即可计 算 出材料的杨氏模量E。因 一般 伸 长量ΔL 很小,故 常采 用光 学放大法,将 其放 大,如 用光 杠 杆 测量ΔL。光 杠 杆 是一个带 有可旋 转 的平 面镜 的支架 ,平 面镜 的镜 面与三 个足 尖 决 定的平 面垂 直 ,其后足 即杠 杆 的支 脚 与被测物接触 ,见 图 1。当杠 杆 支 脚 随被测物上 升 或下降 微 小距 离 ΔL 时,镜 面法线 转 过一个θ 角 ,而 入 射 到望远 镜 的光 线 转 过2θ 角 ,如 图 2 所示 。当θ 很小时, θ ≈ tan ᵰ = ∆ᵃ/ᵅ (2) 式中l 为支脚尖到刀口的垂直距离(也叫光杠杆的臂长)。根据光的反射定律,反射角和入射角相等,故当镜面转动θ角时,反射光线转动2θ角,由图可知 tan 2ᵰ ≈ 2ᵰ = ᵄ/ᵃ (3) 式中D 为镜面到标尺的距离,b 为从望远镜中观察到的标尺移动的距离。 从(2)和(3)两式得到 ∆ᵃᵅ = b2D (4) 由此得 ∆ᵃ = bl2D (5) 合并(1)和(4)两式得 E = 2DLFSlb (6) 式中2D/l 叫做光杠杆的放大倍数。只要测...
