悬挑卸料平台方案

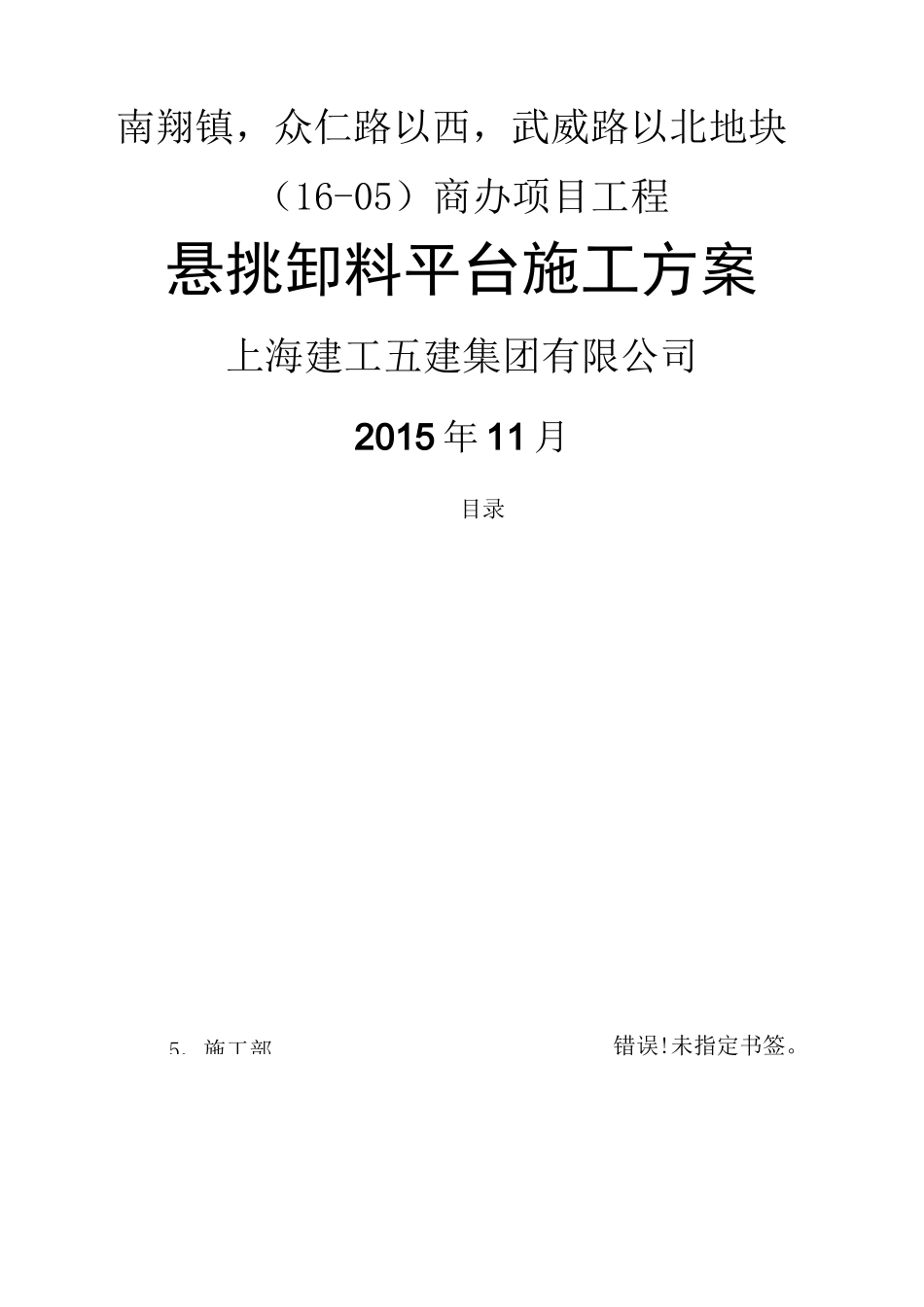

悬挑卸料平台方案_第1页
1/11

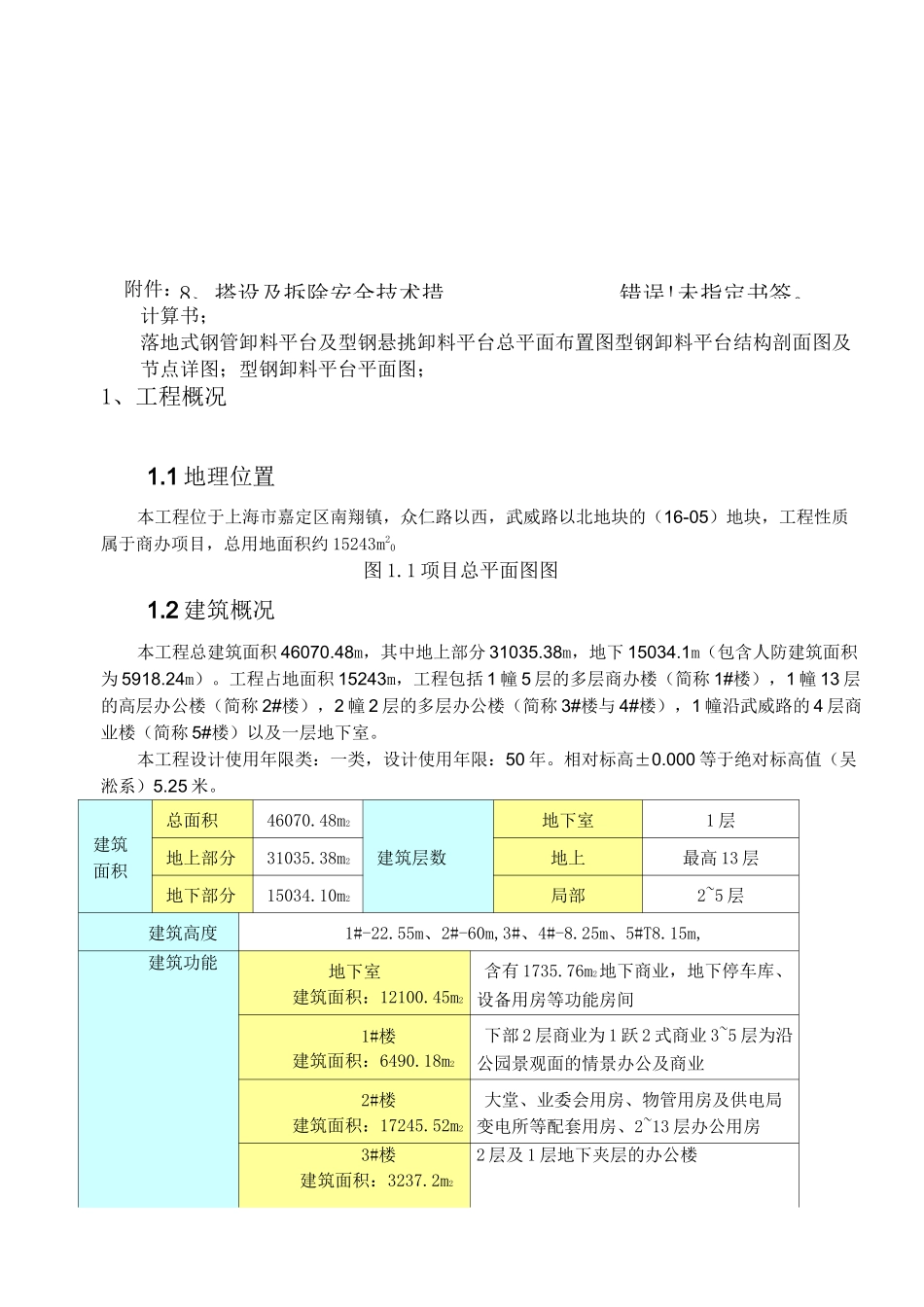

悬挑卸料平台方案_第2页
2/11

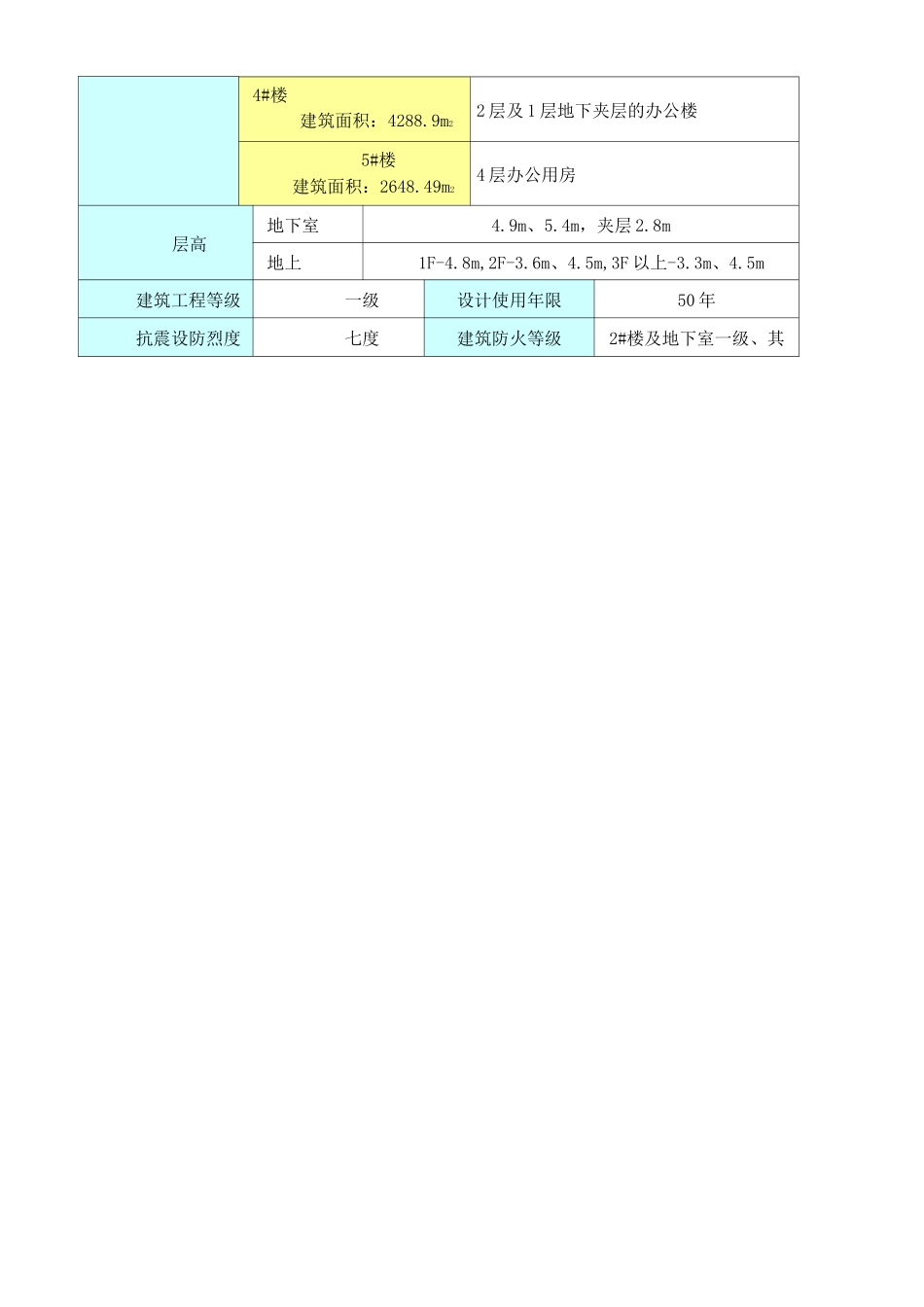

悬挑卸料平台方案_第3页
3/11
5、施工部南翔镇,众仁路以西,武威路以北地块(16-05)商办项目工程悬挑卸料平台施工方案上海建工五建集团有限公司2015 年 11 月目录错误!未指定书签。8、搭设及拆除安全技术措错误!未指定书签。附件:计算书;落地式钢管卸料平台及型钢悬挑卸料平台总平面布置图型钢卸料平台结构剖面图及节点详图;型钢卸料平台平面图;1、工程概况1.1 地理位置本工程位于上海市嘉定区南翔镇,众仁路以西,武威路以北地块的(16-05)地块,工程性质属于商办项目,总用地面积约 15243m20图 1.1 项目总平面图图1.2 建筑概况本工程总建筑面积 46070.48m,其中地上部分 31035.38m,地下 15034.1m(包含人防建筑面积为 5918.24m)。工程占地面积 15243m,工程包括 1 幢 5 层的多层商办楼(简称 1#楼),1 幢 13 层的高层办公楼(简称 2#楼),2 幢 2 层的多层办公楼(简称 3#楼与 4#楼),1 幢沿武威路的 4 层商业楼(简称 5#楼)以及一层地下室。本工程设计使用年限类:一类,设计使用年限:50 年。相对标高±0.000 等于绝对标高值(吴淞系)5.25 米。建筑面积总面积46070.48m2建筑层数地下室1 层地上部分31035.38m2地上最高 13 层地下部分15034.10m2局部2~5 层建筑高度1#-22.55m、2#-60m,3#、4#-8.25m、5#T8.15m,建筑功能地下室建筑面积:12100.45m2含有 1735.76m2地下商业,地下停车库、设备用房等功能房间1#楼建筑面积:6490.18m2下部 2 层商业为 1 跃 2 式商业 3~5 层为沿公园景观面的情景办公及商业2#楼建筑面积:17245.52m2大堂、业委会用房、物管用房及供电局变电所等配套用房、2~13 层办公用房3#楼建筑面积:3237.2m22 层及 1 层地下夹层的办公楼4#楼建筑面积:4288.9m22 层及 1 层地下夹层的办公楼5#楼建筑面积:2648.49m24 层办公用房层高地下室4.9m、5.4m,夹层 2.8m地上1F-4.8m,2F-3.6m、4.5m,3F 以上-3.3m、4.5m建筑工程等级一级设计使用年限50 年抗震设防烈度七度建筑防火等级2#楼及地下室一级、其余二级屋面防水等级2#楼 I 级、其余 2级地下室防水等级一级建筑高程设计土 0.00 相当于绝对标咼为 5.25m,室内外咼差 0.15m外立面干挂石材幕墙、轻钢雨篷、铝合金构架等地下室防水外墙、底板及顶板采用混凝土自防水与附加外防水相结合,混凝土抗渗等级为 P6。外防水为两道 3 厚自粘聚合物改性沥青防水卷材(聚酯胎);种植顶板采用 4 厚 SBS 改性沥青耐根穿刺防水卷材+3 厚聚酯...
