架桥机拼装、拆除安全技术交底

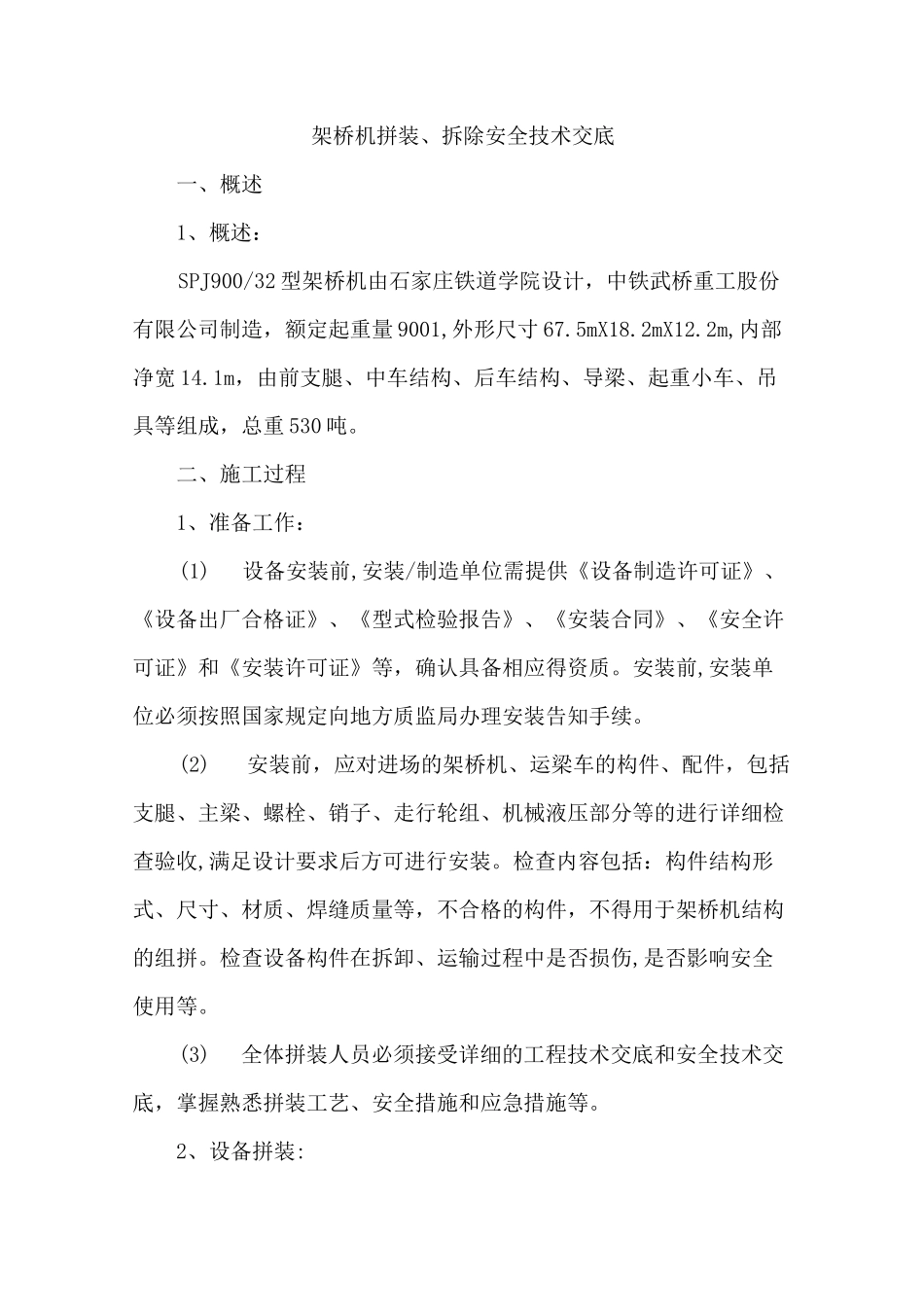

架桥机拼装、拆除安全技术交底_第1页
1/13

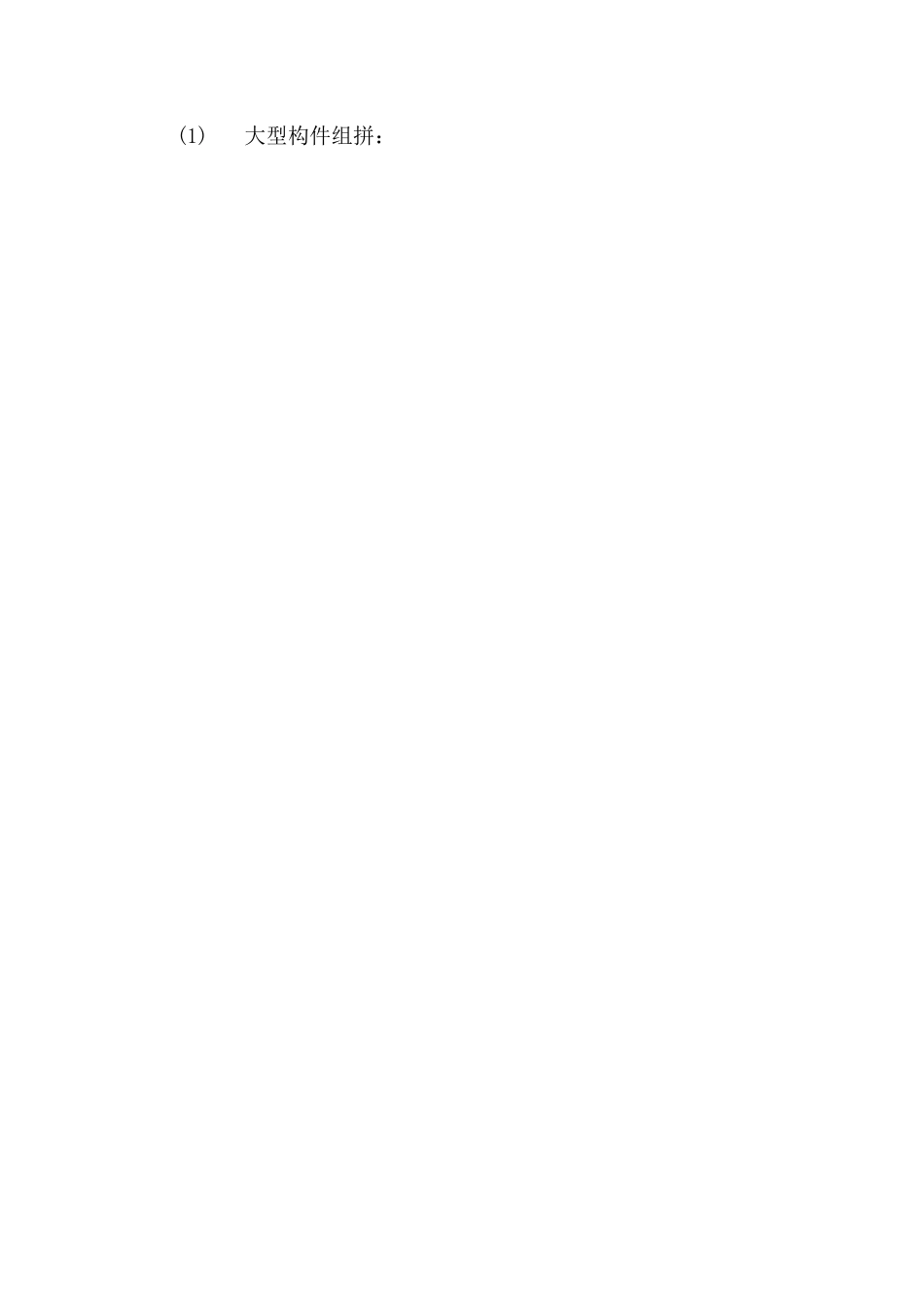

架桥机拼装、拆除安全技术交底_第2页
2/13

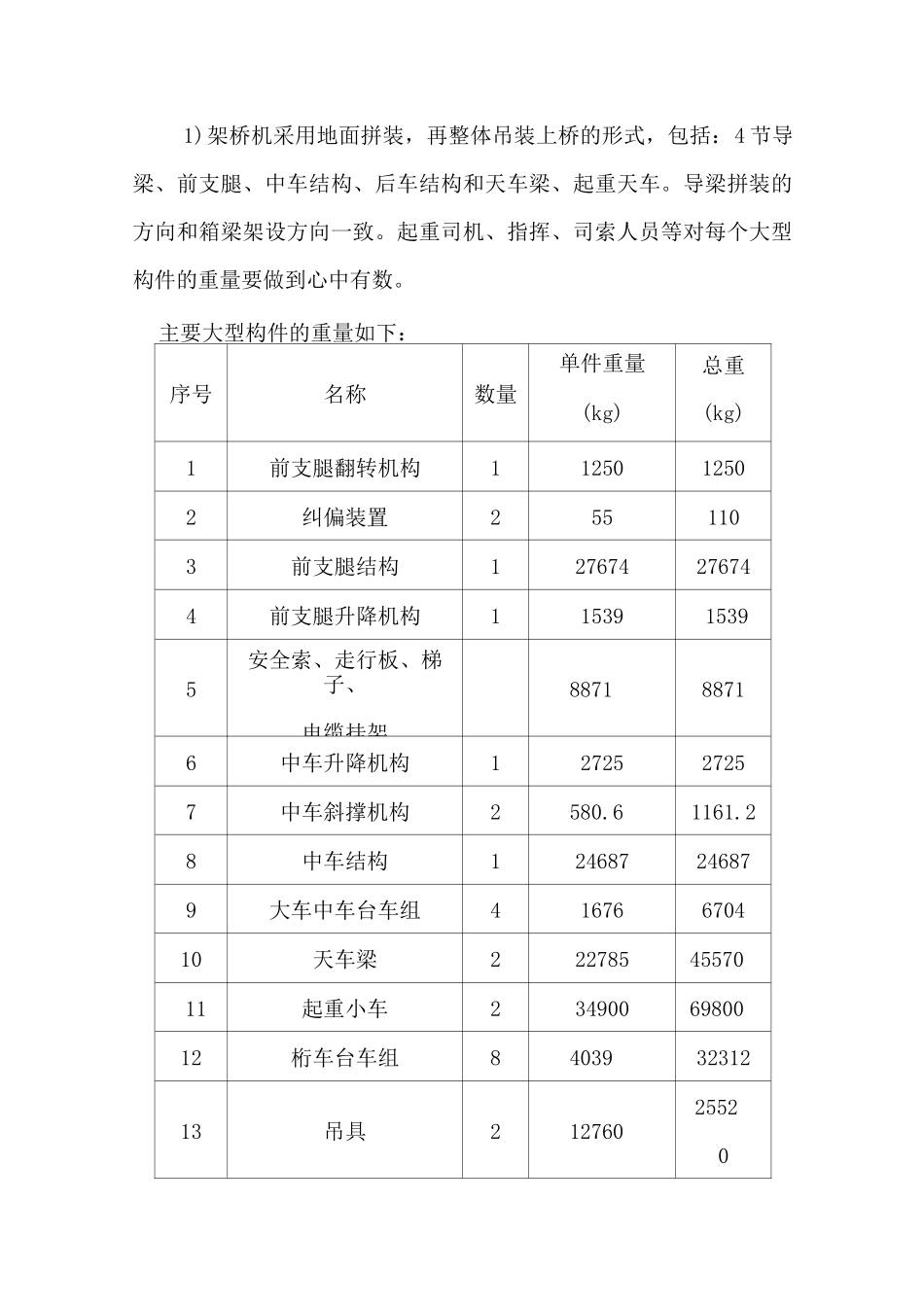

架桥机拼装、拆除安全技术交底_第3页
3/13
架桥机拼装、拆除安全技术交底一、概述1、概述:SPJ900/32 型架桥机由石家庄铁道学院设计,中铁武桥重工股份有限公司制造,额定起重量 9001,外形尺寸 67.5mX18.2mX12.2m,内部净宽 14.1m,由前支腿、中车结构、后车结构、导梁、起重小车、吊具等组成,总重 530 吨。二、施工过程1、准备工作:(1)设备安装前,安装/制造单位需提供《设备制造许可证》、《设备出厂合格证》、《型式检验报告》、《安装合同》、《安全许可证》和《安装许可证》等,确认具备相应得资质。安装前,安装单位必须按照国家规定向地方质监局办理安装告知手续。(2)安装前,应对进场的架桥机、运梁车的构件、配件,包括支腿、主梁、螺栓、销子、走行轮组、机械液压部分等的进行详细检查验收,满足设计要求后方可进行安装。检查内容包括:构件结构形式、尺寸、材质、焊缝质量等,不合格的构件,不得用于架桥机结构的组拼。检查设备构件在拆卸、运输过程中是否损伤,是否影响安全使用等。(3)全体拼装人员必须接受详细的工程技术交底和安全技术交底,掌握熟悉拼装工艺、安全措施和应急措施等。2、设备拼装:(1)大型构件组拼:1)架桥机采用地面拼装,再整体吊装上桥的形式,包括:4 节导梁、前支腿、中车结构、后车结构和天车梁、起重天车。导梁拼装的方向和箱梁架设方向一致。起重司机、指挥、司索人员等对每个大型构件的重量要做到心中有数。主要大型构件的重量如下:序号名称数量单件重量(kg)总重(kg)1前支腿翻转机构1125012502纠偏装置2551103前支腿结构127674276744前支腿升降机构1153915395安全索、走行板、梯子、电缆挂架887188716中车升降机构1272527257中车斜撑机构2580.61161.28中车结构124687246879大车中车台车组41676670410天车梁2227854557011起重小车2349006980012桁车台车组840393231213吊具212760255202)起重作业前对 450t 提梁机、汽车吊机、钢丝绳、吊环、卡环等的可靠性(规格、型号、质量等)进行检查验证,确认满足拼装工艺和安全要求。使用时遵守起重安全规程,严禁超载、斜吊,防止吊机倾覆事故发生。起吊过程中,信号必须明确,特别是两台吊机台吊主梁时,信号统一,保持同步。3)现场安装的各种连接螺栓、销轴、焊缝必须认真对待,不得马虎。螺栓上满拧紧,型号、级别不得搞错,不得以小代大。现场焊接的焊缝必须饱满达到设计及安全使用要求,达不到要求的必须采取补救措施,确保安装质量。(高空拼接点同样照此执行)4)指挥、司机、信号、专业安装人员、协...
