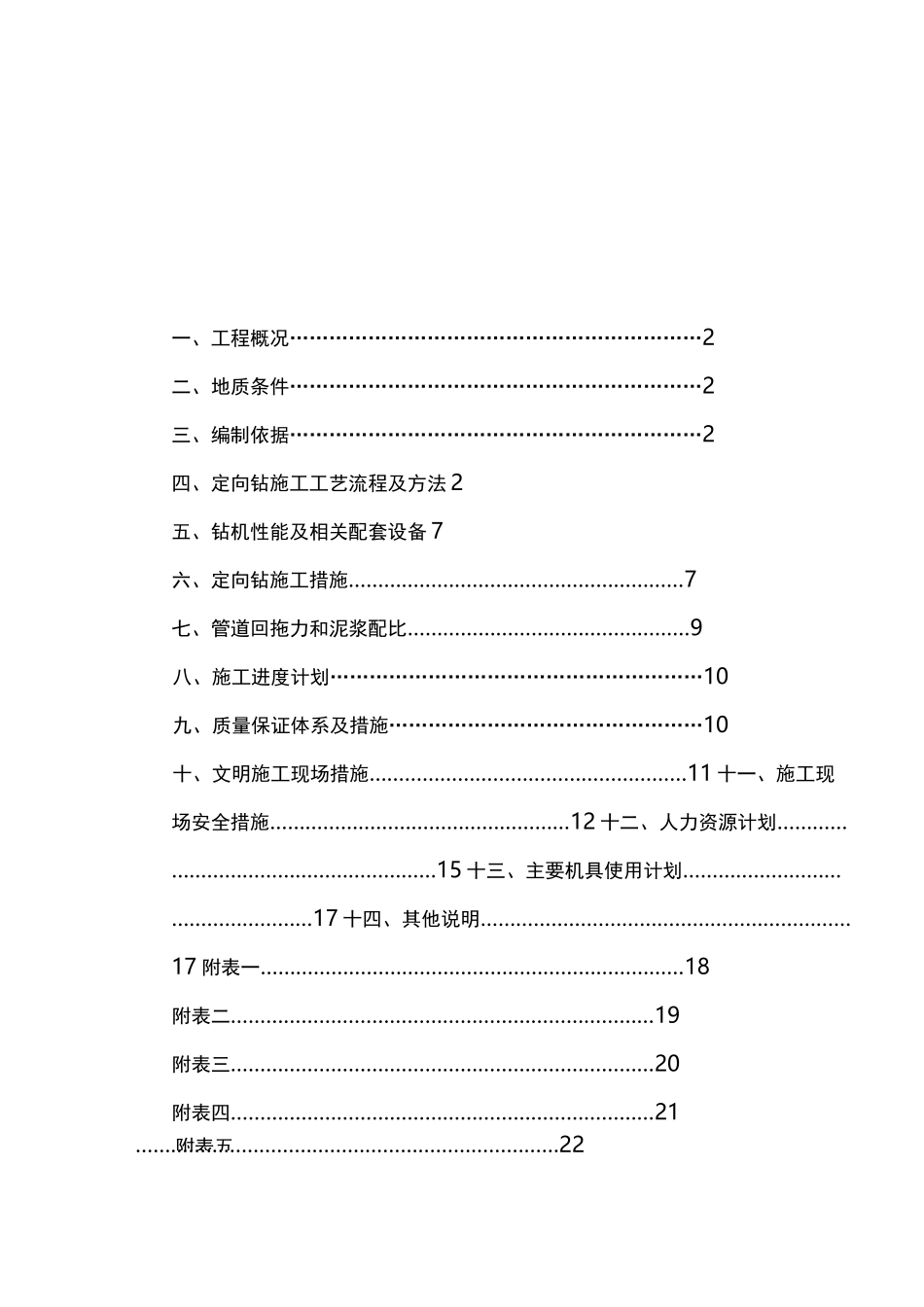

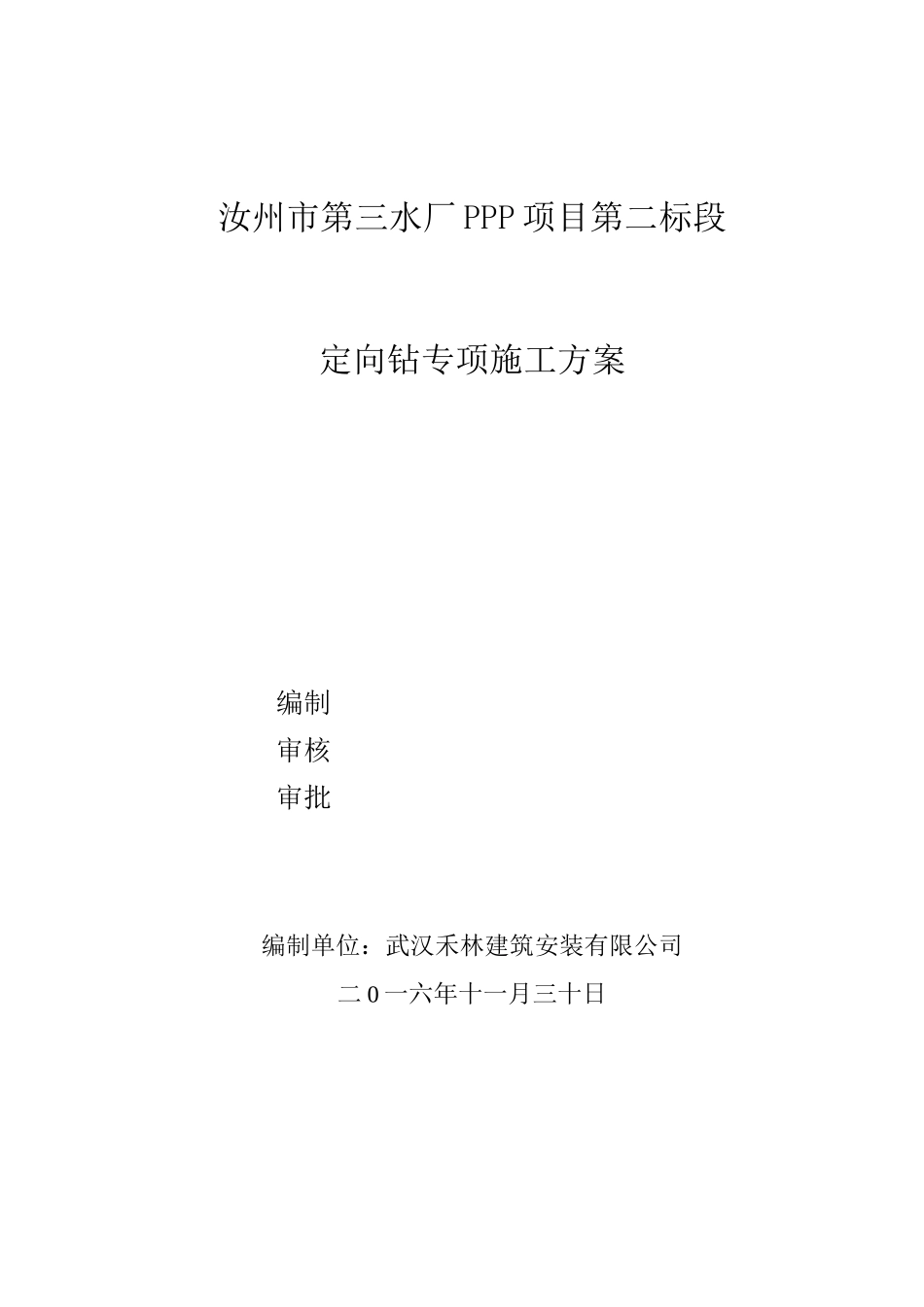

汝州市第三水厂 PPP 项目第二标段定向钻专项施工方案编制审核审批编制单位：武汉禾林建筑安装有限公司二 0 一六年十一月三十日附表五一、工程概况………………………………………………………2二、地质条件………………………………………………………2三、编制依据………………………………………………………2四、定向钻施工工艺流程及方法 2五、钻机性能及相关配套设备 7六、定向钻施工措施…………………………………………………7七、管道回拖力和泥浆配比…………………………………………9八、施工进度计划…………………………………………………10九、质量保证体系及措施…………………………………………10十、文明施工现场措施………………………………………………11 十一、施工现场安全措施……………………………………………12 十二、人力资源计划…………………………………………………15 十三、主要机具使用计划……………………………………………17 十四、其他说明………………………………………………………17 附表一………………………………………………………………18附表二………………………………………………………………19附表三………………………………………………………………20附表四………………………………………………………………21………………………………………………………………22一、工程概况汝州市第三水厂 PPP 项目管网工程为水厂输水管线及配水管网的一个节点工程，水厂 DN1400 输水管线西起于汝州市西部涧山口水库取水口，沿牛涧河南侧耕地向东横穿温泉大道，经翟楼村南侧向东至 S325 与宁洛高速交汇处输水管线横穿宁洛高速公路，穿越宁洛高速后沿现状 S325 省道向东输水至汝州市区，后沿北环路自西向东经过军事管理区至双拥路路口后，输水管管径改为 DN1000，继续向东横穿洗耳河后，至汝州市区宏翔大道与梦想大道交叉口北侧进入拟建的第三水厂。本标段内最大挖深为 5.48m。定向钻施工为穿越梦想大道，本标段定向钻施工区域位于汝州市城区梦想大道南北两侧，马路桩号为 2+200 至 0+020 之间区域，这次定向钻施工主要有 PE165/PE315/PE560/PE630 四种管材，共 18 处总长约 1080 米。二、地质条件无详细地质资料,根据开挖工作坑的路基剖面情况及现场区域内涵管埋深情况分析确认。三、编制依据1、现场踏勘场地情况。2、本工程设计图纸.3、国家有关规范、规定以及检...
