泥水平衡法顶管施工工艺工法

泥水平衡法顶管施工工艺工法_第1页
1/19
泥水平衡法顶管施工工艺工法_第2页
2/19
泥水平衡法顶管施工工艺工法_第3页
3/19

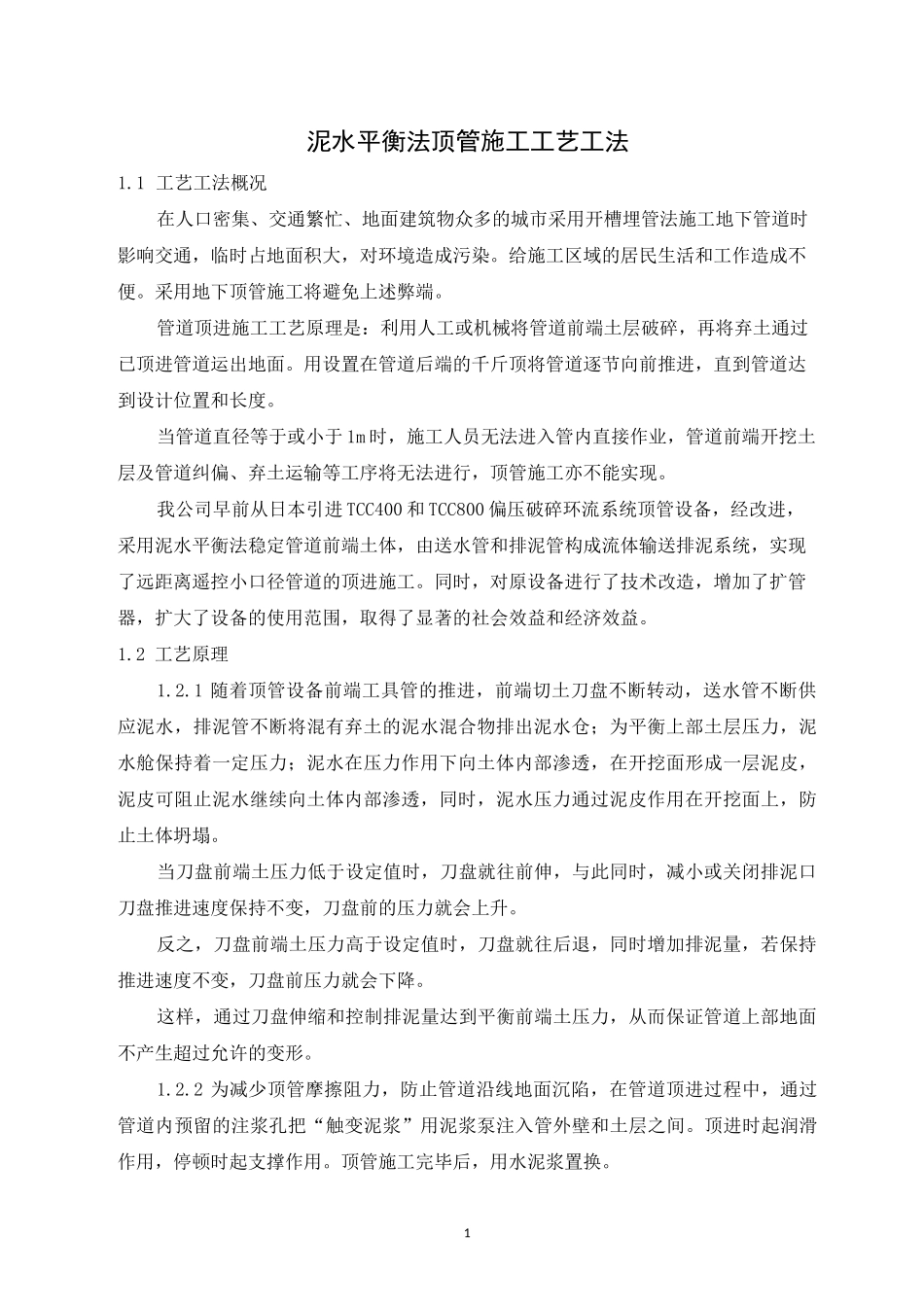

1泥水平衡法顶管施工工艺工法1.1 工艺工法概况在人口密集、交通繁忙、地面建筑物众多的城市采用开槽埋管法施工地下管道时影响交通,临时占地面积大,对环境造成污染。给施工区域的居民生活和工作造成不便。采用地下顶管施工将避免上述弊端。管道顶进施工工艺原理是:利用人工或机械将管道前端土层破碎,再将弃土通过已顶进管道运出地面。用设置在管道后端的千斤顶将管道逐节向前推进,直到管道达到设计位置和长度。当管道直径等于或小于 1m 时,施工人员无法进入管内直接作业,管道前端开挖土层及管道纠偏、弃土运输等工序将无法进行,顶管施工亦不能实现。我公司早前从日本引进 TCC400 和 TCC800 偏压破碎环流系统顶管设备,经改进,采用泥水平衡法稳定管道前端土体,由送水管和排泥管构成流体输送排泥系统,实现了远距离遥控小口径管道的顶进施工。同时,对原设备进行了技术改造,增加了扩管器,扩大了设备的使用范围,取得了显著的社会效益和经济效益。1.2 工艺原理1.2.1 随着顶管设备前端工具管的推进,前端切土刀盘不断转动,送水管不断供应泥水,排泥管不断将混有弃土的泥水混合物排出泥水仓;为平衡上部土层压力,泥水舱保持着一定压力;泥水在压力作用下向土体内部渗透,在开挖面形成一层泥皮,泥皮可阻止泥水继续向土体内部渗透,同时,泥水压力通过泥皮作用在开挖面上,防止土体坍塌。当刀盘前端土压力低于设定值时,刀盘就往前伸,与此同时,减小或关闭排泥口刀盘推进速度保持不变,刀盘前的压力就会上升。反之,刀盘前端土压力高于设定值时,刀盘就往后退,同时增加排泥量,若保持推进速度不变,刀盘前压力就会下降。这样,通过刀盘伸缩和控制排泥量达到平衡前端土压力,从而保证管道上部地面不产生超过允许的变形。1.2.2 为减少顶管摩擦阻力,防止管道沿线地面沉陷,在管道顶进过程中,通过管道内预留的注浆孔把“触变泥浆”用泥浆泵注入管外壁和土层之间。顶进时起润滑作用,停顿时起支撑作用。顶管施工完毕后,用水泥浆置换。21.2.3 管道前端掘土、推进、纠偏、找中、泥水进排等工序都通过设在地面上的控制台进行操作。所有参数都反映在电视显示屏上,从而实现了顶管自动化。2工法特点2.1 该工法施工对周围地屋扰动小,能维持不同土质挖掘面上的稳定平稳;地层损失小,产生的地表变形也小。2.2 施工时总顶力较小,尤其在黏性土层中的长距离顶进,可以优于其他类型的顶管施工。2.3 在工作井内的作业环境较好,能够较安...
