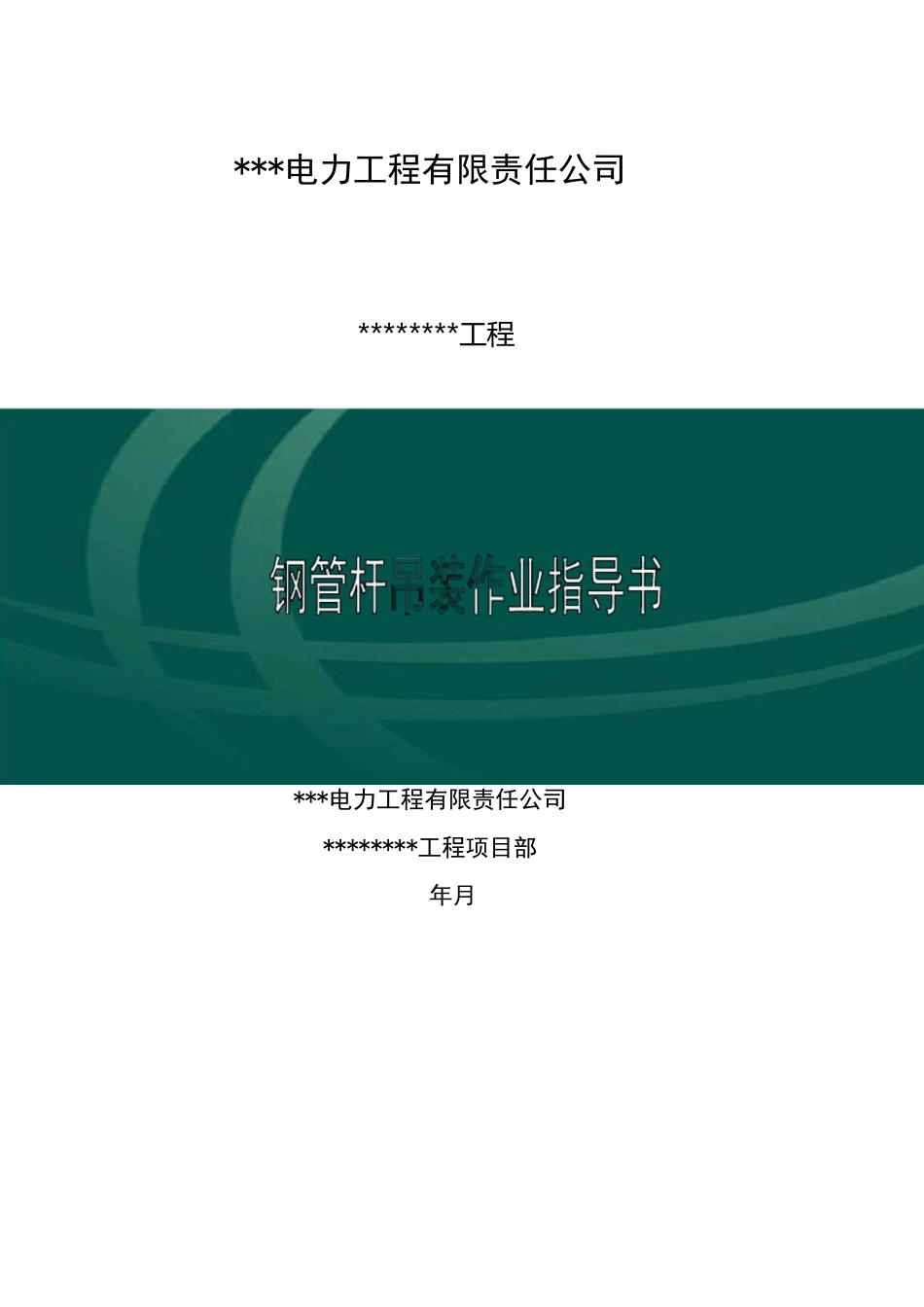

钢管杆吊装作业指导书 施工方案VIP专享

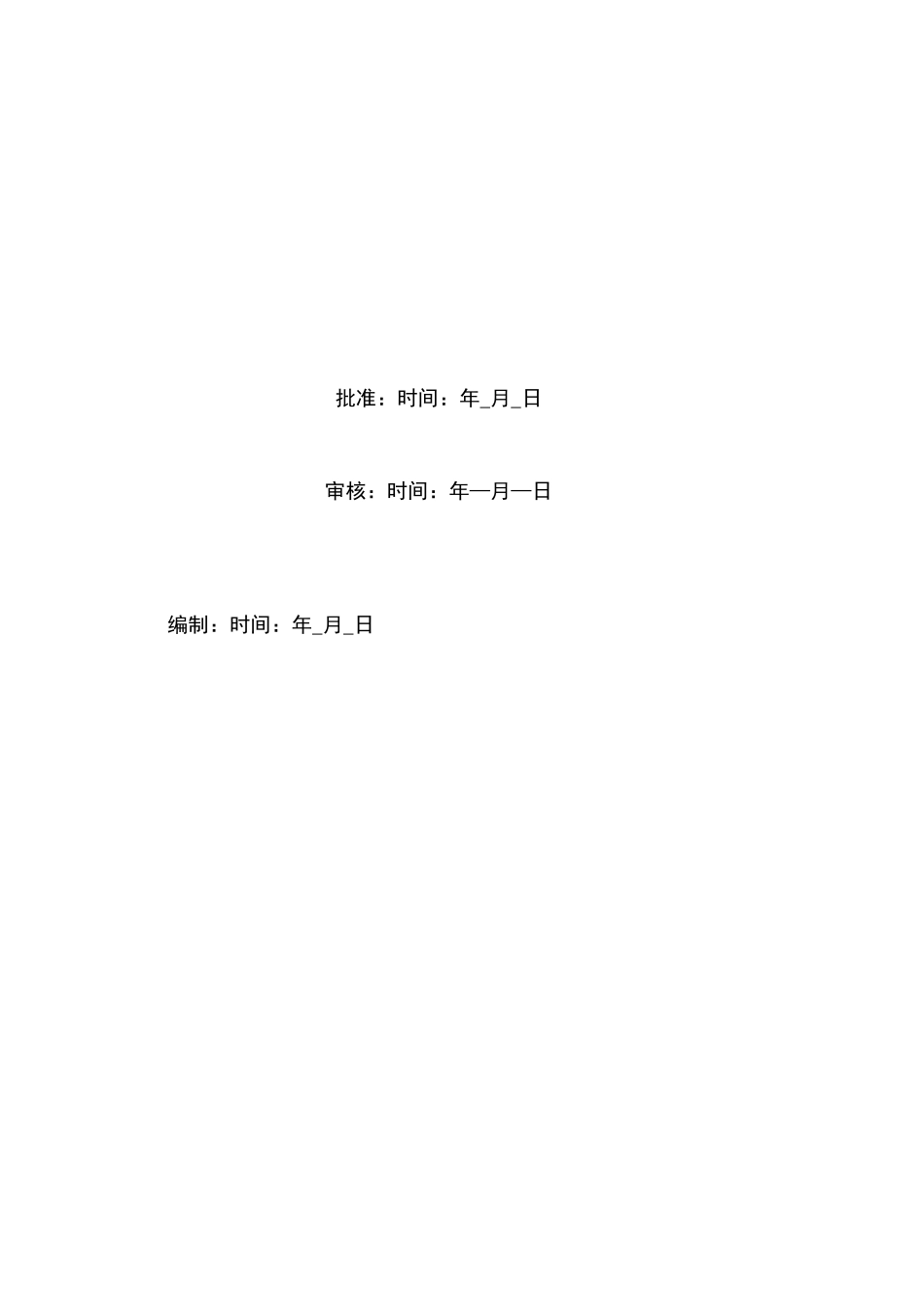

壮吊***电力工程有限责任公司********工程***电力工程有限责任公司********工程项目部年月编制：时间：年_月_日批准：时间：年_月_日审核：时间：年—月—日工程名称：一般施工方案（措施）报审表编号：SJSX2-SG01-005致监理项目部:现报上****** 工稈 施工方案（措施）,请审查。附件：钢管杆吊装作业指导书施工项目部（章）：项目经理：日期：2015 年 9 月 10 日专业监理工程师审查意见：专业监理工程师：日期:总监理工程师审查意见：监理项目部（章）：总监理工程师：日期:注本表一式 3 份，由施工项目部填报，监理项目部、施工项目部各存 1 份。一、工程概况及适用范围工程概况本工程为*********工程，线路起自待建南安 220kV 时潮变 llOkV 门型架，分别终止于llOkV 玉榜线#42、#54 水泥杆附近并作为本期开断点。玉叶侧：线路开断后，形成时潮〜玉叶 110kV 线路，开断点位于 110kV 玉榜线#42 杆附近，采用单回路、双回路及四回路架设，线路全长约，其中单回路为，双回路为，四回路为。导线采用 JL/G1A-300/25-48/7 型钢芯铝绞线；采用双地线架设，其中单、双回路段两根地线，一根采用 JLB40-80 良导体，另一根采用 OPGW 复合光纤，四回路段两根地线均采用 OPGW 复合光纤。榜德侧：线路开断后，形成时潮〜榜德 110kV 线路，开断点位于 110kV 玉榜线#54 杆附近，采用单回路、双回路及四回路架设，线路全长，其中单回路，双回路，四回路。导线采用JL/G1A-300/25-48/7 型钢芯铝绞线；采用双地线架设，其中单回路段两根地线，一根采用JLB40-80 良导体，另一根采用 OPGW 复合光纤，双回路、四回路段两根地线均采用 OPGW 复合光纤。新建铁塔基础共 33 基，其中新建单回路直线塔 1 基，单回路转角塔 5 基，双回路直线塔2 基，双回路转角塔 9 基，四回路直线塔 1 基，四回路转角塔 9 基，钢管杆 6 基，铁塔基础采用现浇钢筋混凝土基础，钢管杆原设计采用灌注桩基础，后变更为人工挖孔桩基础。地质、地形地貌及水文状况本线路途径区主要属山前洪积扇地貌及丘陵地貌单元。山前洪积扇地貌区，地形平坦，上部覆盖较厚的粉质粘土层；丘陵地貌区，自然边坡坡度多在 150〜250 之间，局部地段山体瘦削。按地形地貌分区（段）分为 I 区（山前洪积扇地貌区）、II 区（丘陵区）。根据现场调查，沿线地层自上而下描述如下：I 区（山前洪积扇地貌区），本段具体分布：从 220kV 时潮变 110kV 构架出...
