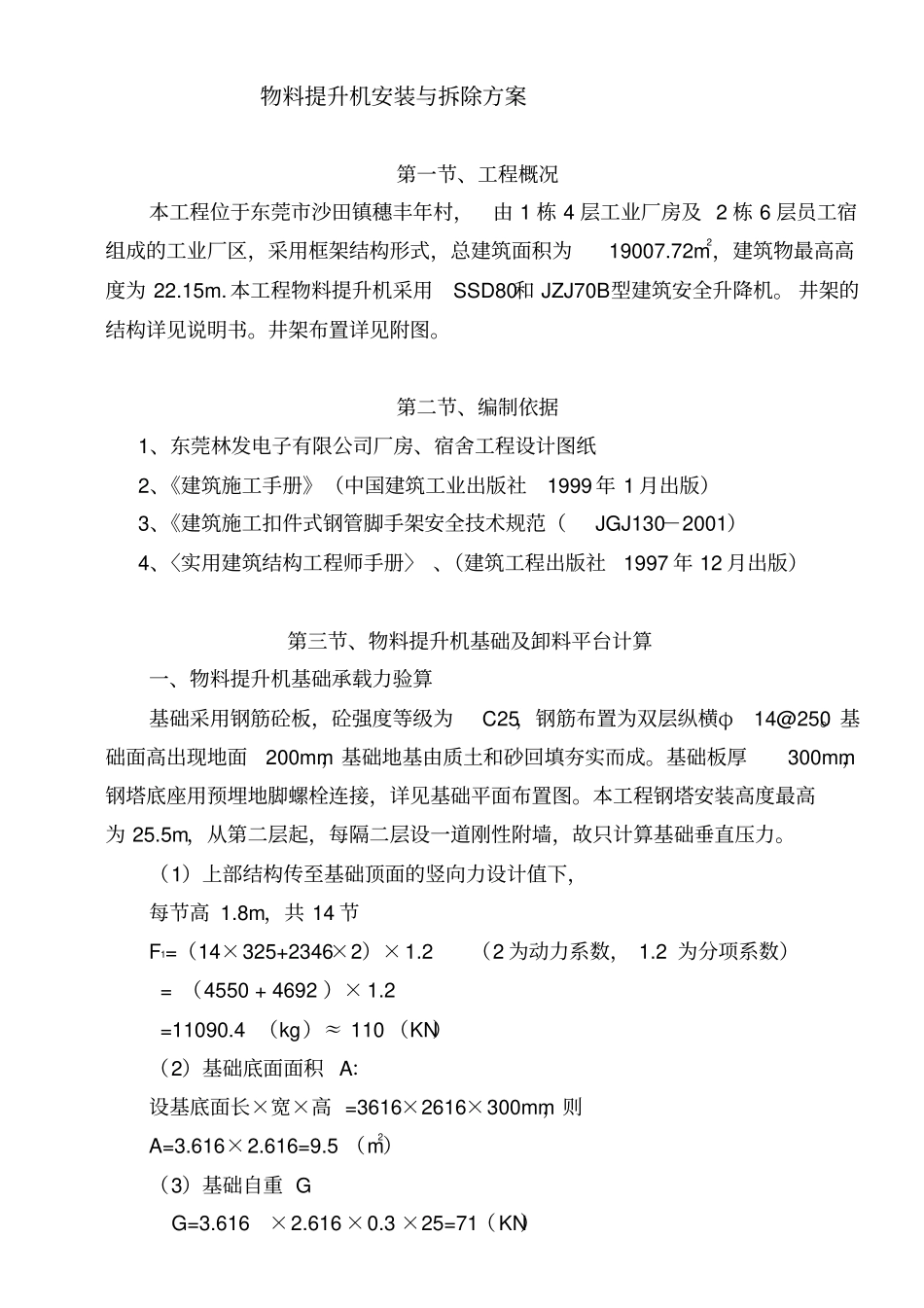

物料提升机安装与拆除方案第一节、工程概况本工程位于东莞市沙田镇穗丰年村，由 1 栋 4 层工业厂房及 2 栋 6 层员工宿组成的工业厂区，采用框架结构形式，总建筑面积为19007.72m2，建筑物最高高度为 22.15m.本工程物料提升机采用SSD80和 JZJ70B型建筑安全升降机。 井架的结构详见说明书。井架布置详见附图。第二节、编制依据1、东莞林发电子有限公司厂房、宿舍工程设计图纸2、《建筑施工手册》（中国建筑工业出版社1999 年 1 月出版）3、《建筑施工扣件式钢管脚手架安全技术规范（JGJ130－2001）4、〈实用建筑结构工程师手册〉 、（建筑工程出版社1997 年 12 月出版）第三节、物料提升机基础及卸料平台计算一、物料提升机基础承载力验算基础采用钢筋砼板，砼强度等级为C25，钢筋布置为双层纵横φ14@250。基础面高出现地面200mm，基础地基由质土和砂回填夯实而成。基础板厚300mm，钢塔底座用预埋地脚螺栓连接，详见基础平面布置图。本工程钢塔安装高度最高为 25.5m，从第二层起，每隔二层设一道刚性附墙，故只计算基础垂直压力。（1）上部结构传至基础顶面的竖向力设计值下，每节高 1.8m，共 14 节F1=（14×325+2346×2）×1.2 （2 为动力系数， 1.2 为分项系数） = （4550 + 4692 ）× 1.2 =11090.4 （kg）≈ 110 （KN）（2）基础底面面积 A：设基底面长×宽×高 =3616×2616×300mm，则A=3.616×2.616=9.5 （m2）（3）基础自重 G G=3.616×2.616 ×0.3 ×25=71（KN）（4）地基承载力设计值f ：地基设在原土上取f=100 （KN/m2）（5）承载力 P验算： P= （F+G）/A=（110+71）/9.5 = 19.05（KN/m2）
