物理选修1恒定电流试题

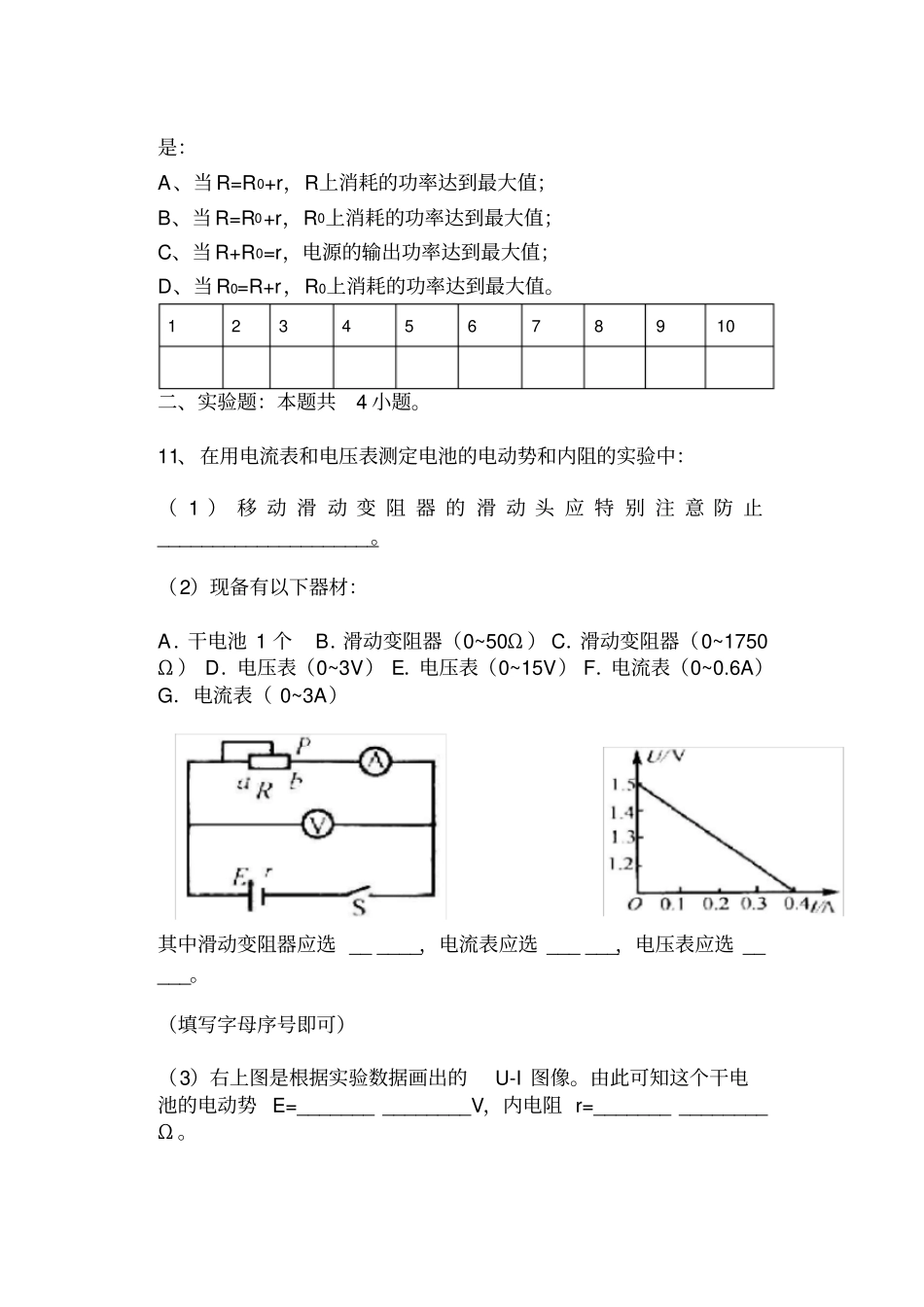

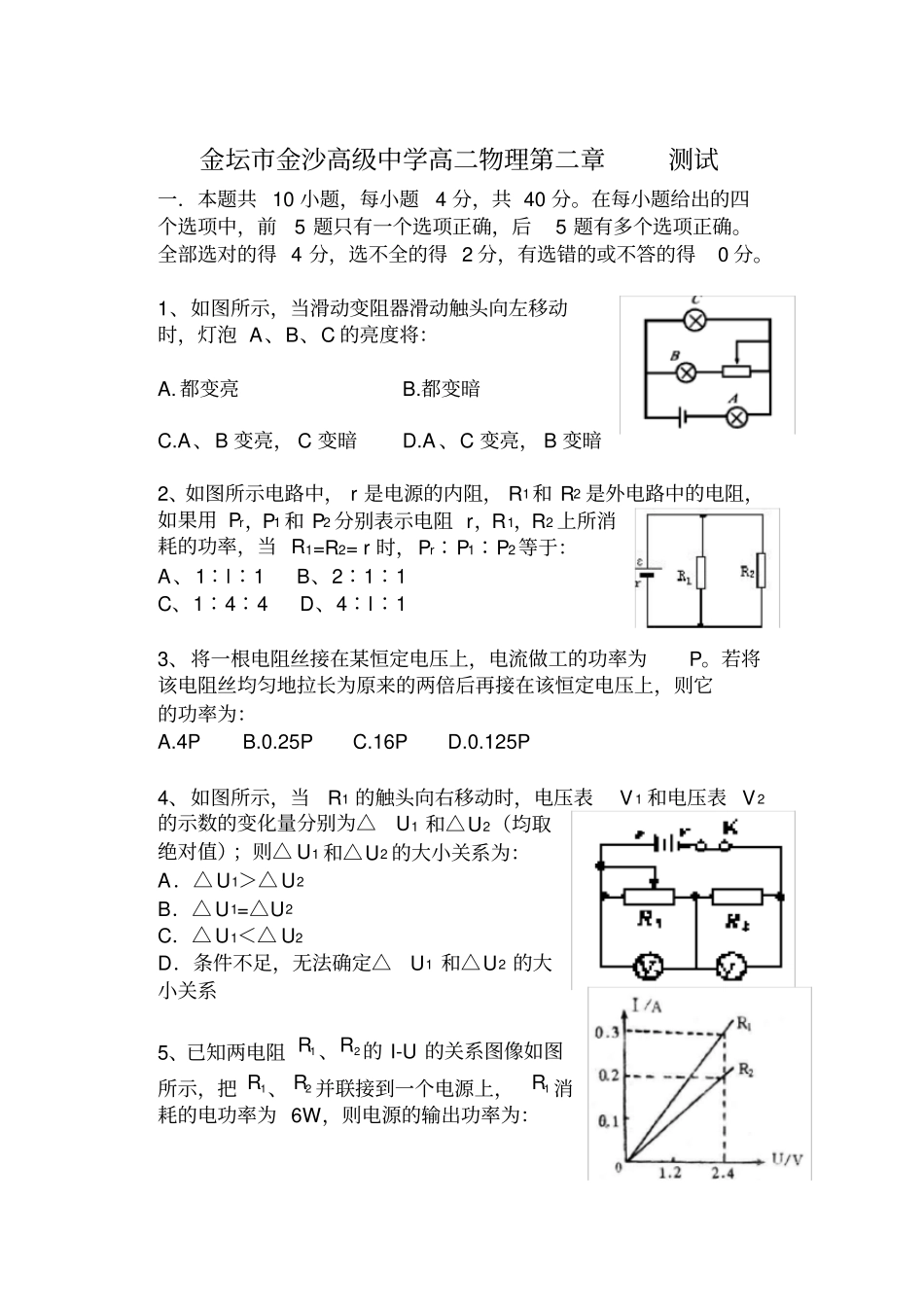

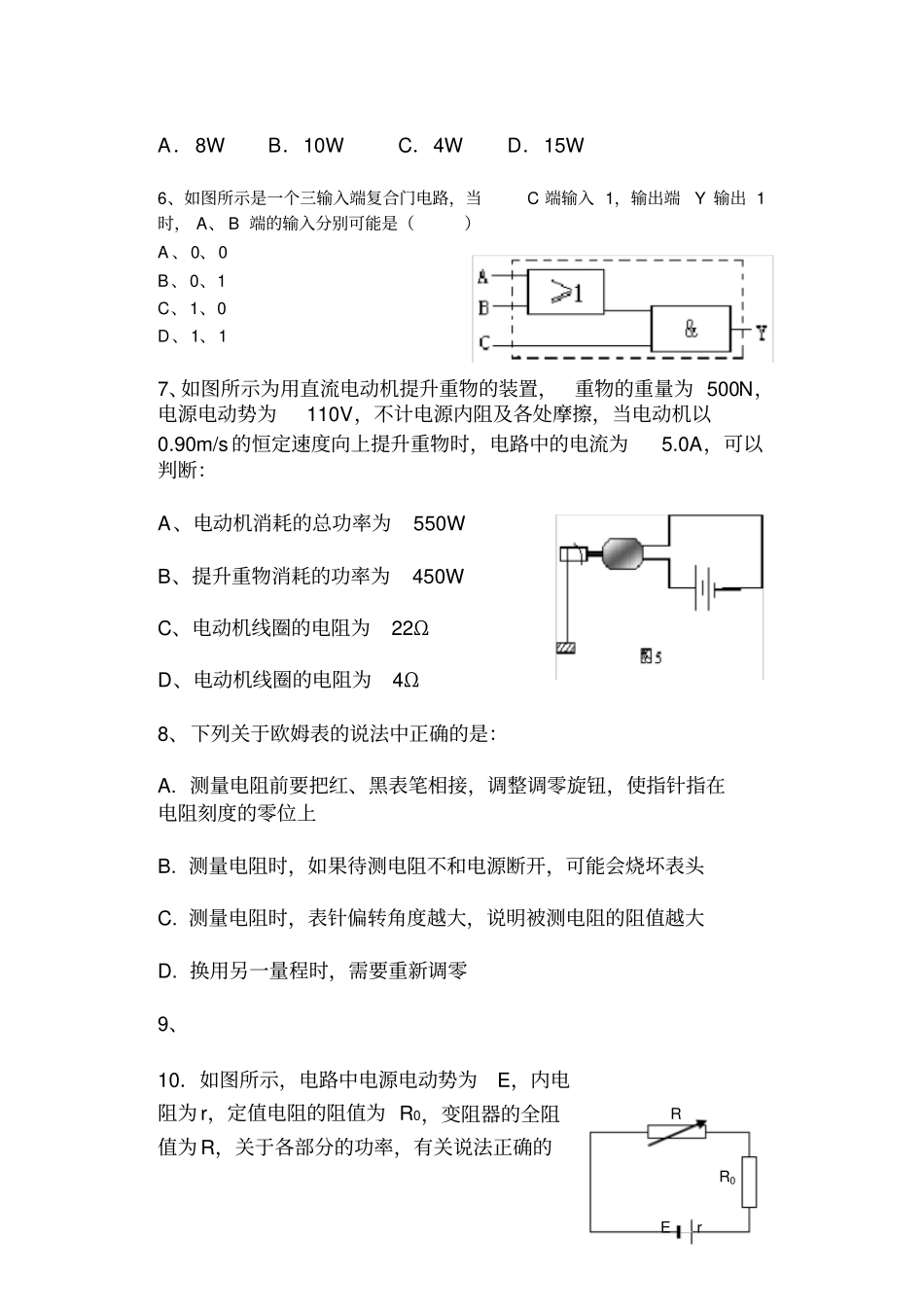

金坛市金沙高级中学高二物理第二章测试一．本题共 10 小题，每小题4 分，共 40 分。在每小题给出的四个选项中，前5 题只有一个选项正确，后5 题有多个选项正确。全部选对的得 4 分，选不全的得 2 分，有选错的或不答的得0 分。1、如图所示，当滑动变阻器滑动触头向左移动时，灯泡 A、B、C 的亮度将：A. 都变亮B.都变暗C.A、B 变亮， C 变暗D.A 、C 变亮， B 变暗2、如图所示电路中， r 是电源的内阻， R1和 R2 是外电路中的电阻，如果用 Pr，P1 和 P2 分别表示电阻 r，R1，R2 上所消耗的功率，当 R1=R2= r 时，Pr∶P1∶P2等于：A、1∶l∶1 B、2∶1∶1 C、1∶4∶4 D、4∶l∶1 3、将一根电阻丝接在某恒定电压上，电流做工的功率为P。若将该电阻丝均匀地拉长为原来的两倍后再接在该恒定电压上，则它的功率为：A.4P B.0.25P C.16P D.0.125P 4、如图所示，当R1 的触头向右移动时，电压表V 1 和电压表 V 2的示数的变化量分别为△U1 和△U2（均取绝对值）；则△ U1 和△U2 的大小关系为：A．△ U1＞△ U2 B．△ U1=△U2C．△ U1＜△ U2 D．条件不足，无法确定△U1 和△U2 的大小关系5、已知两电阻1R 、2R 的 I-U 的关系图像如图所示，把1R 、2R 并联接到一个电源上，1R 消耗的电功率为 6W，则电源的输出功率为：A．8W B．10W C．4W D．15W 6、如图所示是一个三输入端复合门电路，当C 端输入 1，输出端Y 输出 1时， A、 B 端的输入分别可能是（）A 、0、0 B、0、1 C、1、0 D、1、1 7、如图所示为用直流电动机提升重物的装置，重物的重量为 500N，电源电动势为110V，不计电源内阻及各处摩擦，当电动机以0.90m/s 的恒定速度向上提升重物时，电路中的电流为5.0A，可以判断：A、电动机消耗的总功率为550W B、提升重物消耗的功率为450W C、电动机线圈的电阻为22ΩD、电动机线圈的电阻为4Ω8、下列关于欧姆表的说法中正确的是：A. 测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B. 测量电阻时，如果待测电阻不和电源断开，可能会烧坏表头C. 测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D. 换用另一量程时，需要重新调零9、10．如图所示，电路中电源电动势为E，内电阻为 r，定值电阻的阻值为 R0，变阻器的全阻值为 R，关于各部分的功率，有关说法正确的R R0 E r是：A、当 R=R0+r，R上消耗的功率达到最大值；B、当 R=...
