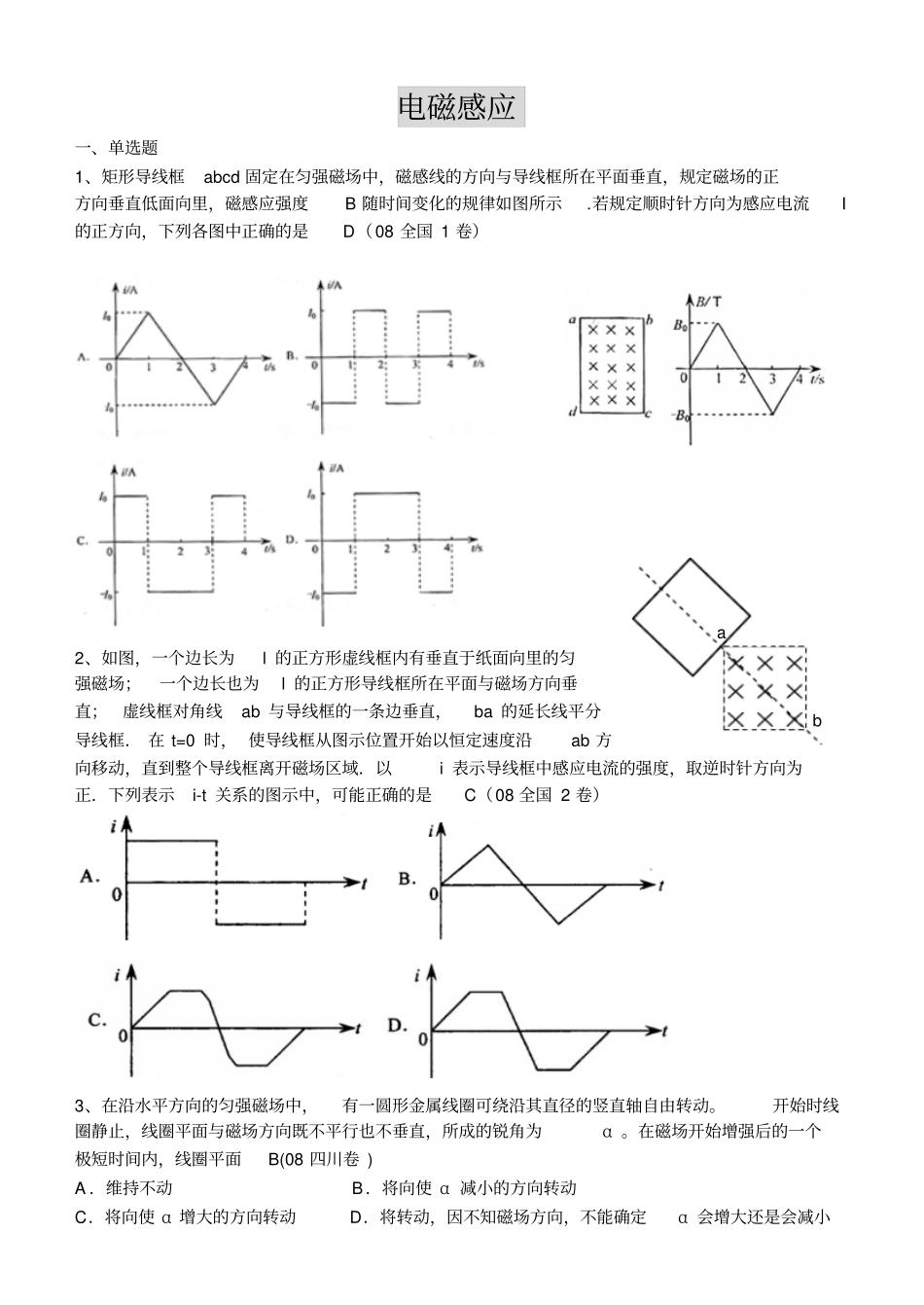

电磁感应一、单选题1、矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B 随时间变化的规律如图所示.若规定顺时针方向为感应电流I的正方向，下列各图中正确的是D（08 全国 1 卷）2、如图，一个边长为l 的正方形虚线框内有垂直于纸面向里的匀强磁场；一个边长也为l 的正方形导线框所在平面与磁场方向垂直；虚线框对角线ab 与导线框的一条边垂直，ba 的延长线平分导线框． 在 t=0 时， 使导线框从图示位置开始以恒定速度沿ab 方向移动，直到整个导线框离开磁场区域．以i 表示导线框中感应电流的强度，取逆时针方向为正．下列表示i-t 关系的图示中，可能正确的是C（08 全国 2 卷）3、在沿水平方向的匀强磁场中，有一圆形金属线圈可绕沿其直径的竖直轴自由转动。开始时线圈静止，线圈平面与磁场方向既不平行也不垂直，所成的锐角为α 。在磁场开始增强后的一个极短时间内，线圈平面B(08 四川卷 )A ．维持不动B．将向使 α 减小的方向转动C．将向使 α 增大的方向转动D．将转动，因不知磁场方向，不能确定α 会增大还是会减小a b 4、如图，粗糙水平桌面上有一质量为m 的铜质矩形线圈.当一竖直放置的条形磁铁从线圈中线AB 正上方等高快速经过时，若线圈始终不动， 则关于线圈受到的支持力FN 及在水平方向运动趋势的正确判断是D（08 重庆卷）A ．FN 先小于 mg 后大于 mg,运动趋势向左B．FN 先大于 mg 后小于 mg,运动趋势向左C．FN 先大于 mg 后大于 mg,运动趋势向右D．FN 先大于 mg 后小于 mg,运动趋势向右5、如图所示，同一平面内的三条平行导线串有两个最阻R 和 r，导体棒 PQ 与三条导线接触良好；匀强磁场的方向垂直纸面向里。导体棒的电阻可忽略。当导体棒向左滑动时，下列说法正确的是B（08 宁夏卷）A ．流过 R 的电流为由d 到 c，流过 r 的电流为由b 到 aB．流过 R 的电流为由c 到 d，流过 r 的电流为由b 到 aC．流过 R 的电流为由d 到 c，流过 r 的电流为由a 到 bD．流过 R 的电流为由c 到 d，流过 r 的电流为由a 到 b 6、如图所示， 平行于 y 轴的导体棒以速度v 向右匀速直线运动，经过半径为R、磁感应强度为B 的圆形匀强磁场区域，导体棒中的感应电动势ε 与导体棒位置 x 关系的图像是A （08 上海卷）7、老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环...
