人货电梯施工方案

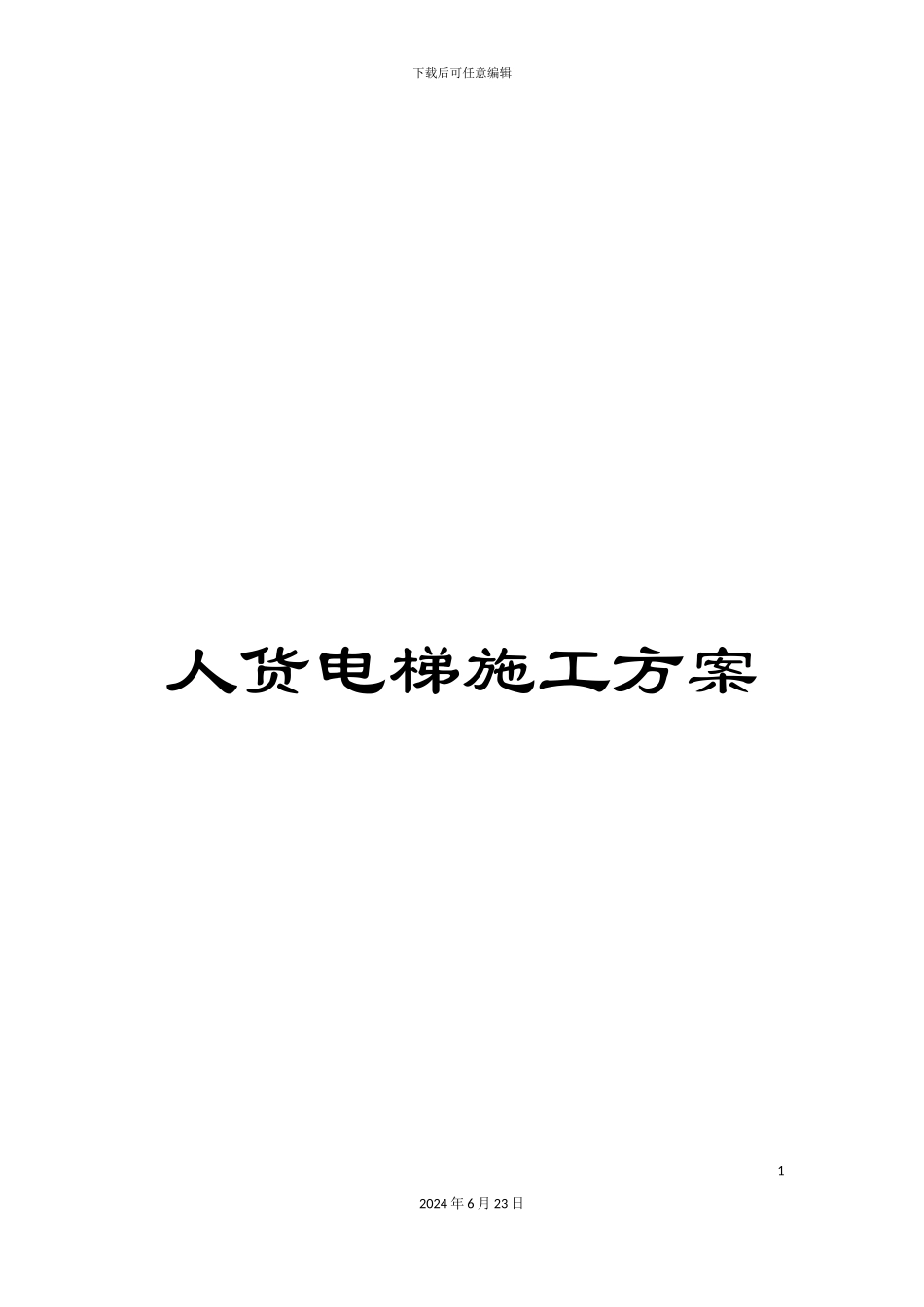

人货电梯施工方案_第1页
1/8
人货电梯施工方案_第2页
2/8
人货电梯施工方案_第3页
3/8
下载后可任意编辑人货电梯施工方案12024 年 6 月 23 日下载后可任意编辑人货电梯施工方案一、 工程概况××大厦工程位于×××××××, 地下一层,地上十四层, 建筑总高度 49.95m, 建筑整体呈”L”形布置, 长边××××m, 短边××××m, 总建筑面积×××××m2。现场施工中, 由于两端跨度较大, 仅靠一台塔式起重机, 极难满足主体结构施工阶段及装修阶段材料的垂直运输要求。拟设置一架双笼人货电梯, 以保证现场施工的正常进行。二、 人货电梯设计(一)人货电梯选择电梯采纳广州市京龙工程机械有限公司生产的 SC200/200TD 型双笼人货电梯, 搭设高度为 48.0 米, 每个吊笼额定载重 2.0 吨, 吊笼额定升降速度36.0 米\分, 额定功率 44kW。(二)人货电梯定位根据施工现场场地布置情况及建筑物本身的结构特点, 将人货电梯位置定于 10 轴×P~Q 轴间, 中心距 P 轴 2.5m, 基础距墙面( 10 轴) 3.6m, 此处屋面结构标高 46.37m。.(三)人货电梯基础根据建筑结构标高, 拟搭设总高度为 48.0 米( 共 36 节标准节,标准节尺寸 650×650mm) 。 1.荷载计算: 人货电梯自重计算: 查”施工升降机主要技术参数汇总表”可得: 吊 笼 重 ( 双 笼 , 包 括 传 动 装 置 重 量 ) : =2× ×9.8=39200N=39.2kN外笼重: =1480×9.8=14504N=14.5kN导轨架重: 共 36 节, 标准节每节重 180kg, 其它配件忽略。22024 年 6 月 23 日下载后可任意编辑=36×180×9.8=63504N=63.5kN对重重: =2×1000×9.8=19600N=19.6kN额定荷载: =2× ×9.8=39200N=39.2kN则有: =39.2+14.5+63.5+19.6+39.2=176kN考虑动载、 自重误差及风载对基础影响, 取安全系数 n=2则 =2×176=352kN此基础按能承受最大压力而制作的基础, 能符合该人货电梯的 使 用 要 求 ; 根 据 《 SC 型 人 货 电 梯 使 用 手 册 》 , 基 础 截 面 尺 寸4400×3800mm, 配筋双层双向 Ф12@200, 混凝土强度为 C30 能满足此人货电梯基础承载要求。2.基础处理及类型选择为保证基础底部地面承载力大于 0.15Mpa, 土方回填时, 必须采纳优质黏土分层夯实, 并在基础底部铺 30cm 厚碎石垫层, 夯实, 垫层宽度扩出基础 10cm。由于基础置于建筑室外地坪, 为保证材料进出方便, 且不至于使积水腐蚀基础, 拟采纳如图形式基础: 人货电梯基础浇筑完成后, 在其四周砌筑 250×300mm 排水沟与外架外侧排水...
