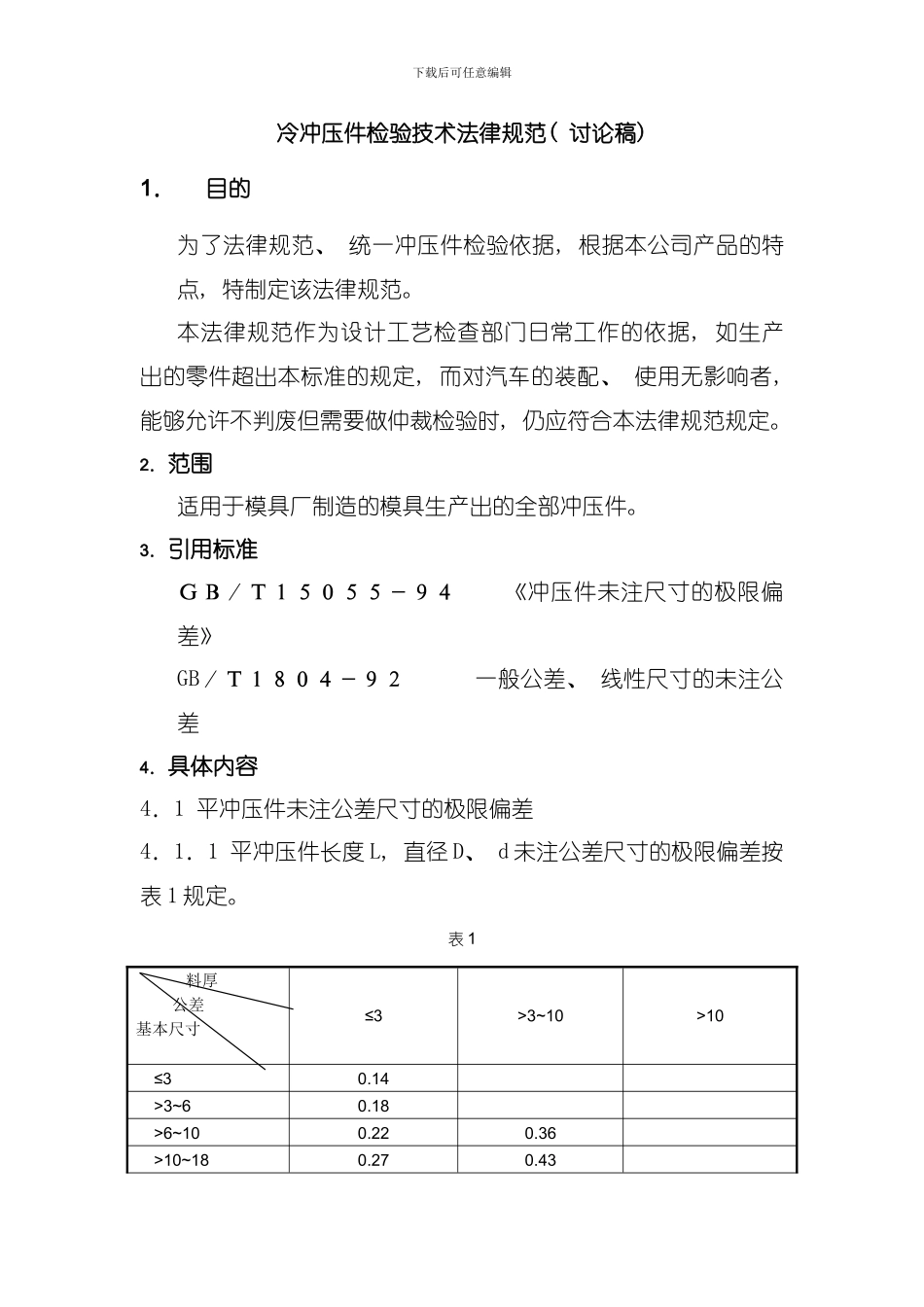

下载后可任意编辑冷冲压件检验技术法律规范( 讨论稿) 1．目的为了法律规范、 统一冲压件检验依据, 根据本公司产品的特点, 特制定该法律规范。本法律规范作为设计工艺检查部门日常工作的依据, 如生产出的零件超出本标准的规定, 而对汽车的装配、 使用无影响者, 能够允许不判废但需要做仲裁检验时, 仍应符合本法律规范规定。2．范围适用于模具厂制造的模具生产出的全部冲压件。3．引用标准ＧＢ／Ｔ１５０５５－９４ 《冲压件未注尺寸的极限偏差》GB／Ｔ１８０４－９２ 一般公差、 线性尺寸的未注公差4．具体内容4．1 平冲压件未注公差尺寸的极限偏差4．1．1 平冲压件长度 L, 直径 D、 d 未注公差尺寸的极限偏差按表 1 规定。表 1 料厚 公差基本尺寸≤3>3~10>10 ≤30.14 >3~60.18 >6~100.220.36 >10~180.270.43下载后可任意编辑 >18~300.330.520.84 >30~500.390.621.00 >50~800.460.741.20 >80~1200.540.871.40 >120~1800.631.001.60 >180~2500.721.151.85 >250~3150.811.302.10 >315~4000.891.402.30 >400~5000.971.552.50 >5001.101.752.80注: 上表中假如是孔类其公差取正值; 假如是轴类则取负值; 若是非孔轴类则取正负值, 此时其偏差数值取表中值之半。4．1．2 未注公差成形尺寸的极限偏差4．1．2．1 弯曲长度尺寸及拉延深度未注公差尺寸的极限偏差按表 2 规定。表 2基本尺寸偏差(±)基本尺寸偏差(±)≤3±0.35>6~18±0.8>3~6±0.5>18±1.24．1．2．2 加强筋、 加强窝高度 h 未注公差尺寸的极限偏差按表 3 规定。表 3基本尺寸h、 h1≤3>3-6>6-10>10-18>18-30>30极限偏差+0.8-0.3+1.0-0.5+1.2-0.3+1.5-1.0+2.0-1.0+3.0-1.04．2 未注公差圆角半径极限偏差4．2．1 冲裁圆弧半径 R 的极限偏差按表 4 规定。表 4 料厚 基本尺寸 偏差≤1>1~3>3~6>6~10>10≤6±0.20±0.30±0.40下载后可任意编辑 >6~18±0.40±0.50±0.50±0.60 >18~50±0.50±0.60±0.70±0.80±1.00 >50~160±0.60±0.70±0.90±1.10±1.30 >160~400±0.80±1.00±1.20±1.60±2.00 >400±1.40±1.60±1.80±2.00±2.804．2．2 两冲裁面构成的内部和外部尖角如图样上未注明要求时, 按小于或等于料厚 t 取值。4．2．3 未注公差成形圆角半径的极限偏差按表 5 规定表 5基本尺寸≤3>3~6>6~10>10~18>18~30>30极限偏差+1.00-0.30+1.50-0.50+2.50-0.80+3.00-1.00+4.00-1.50+5.00-2.004．3 未注公差的极限偏差4...
