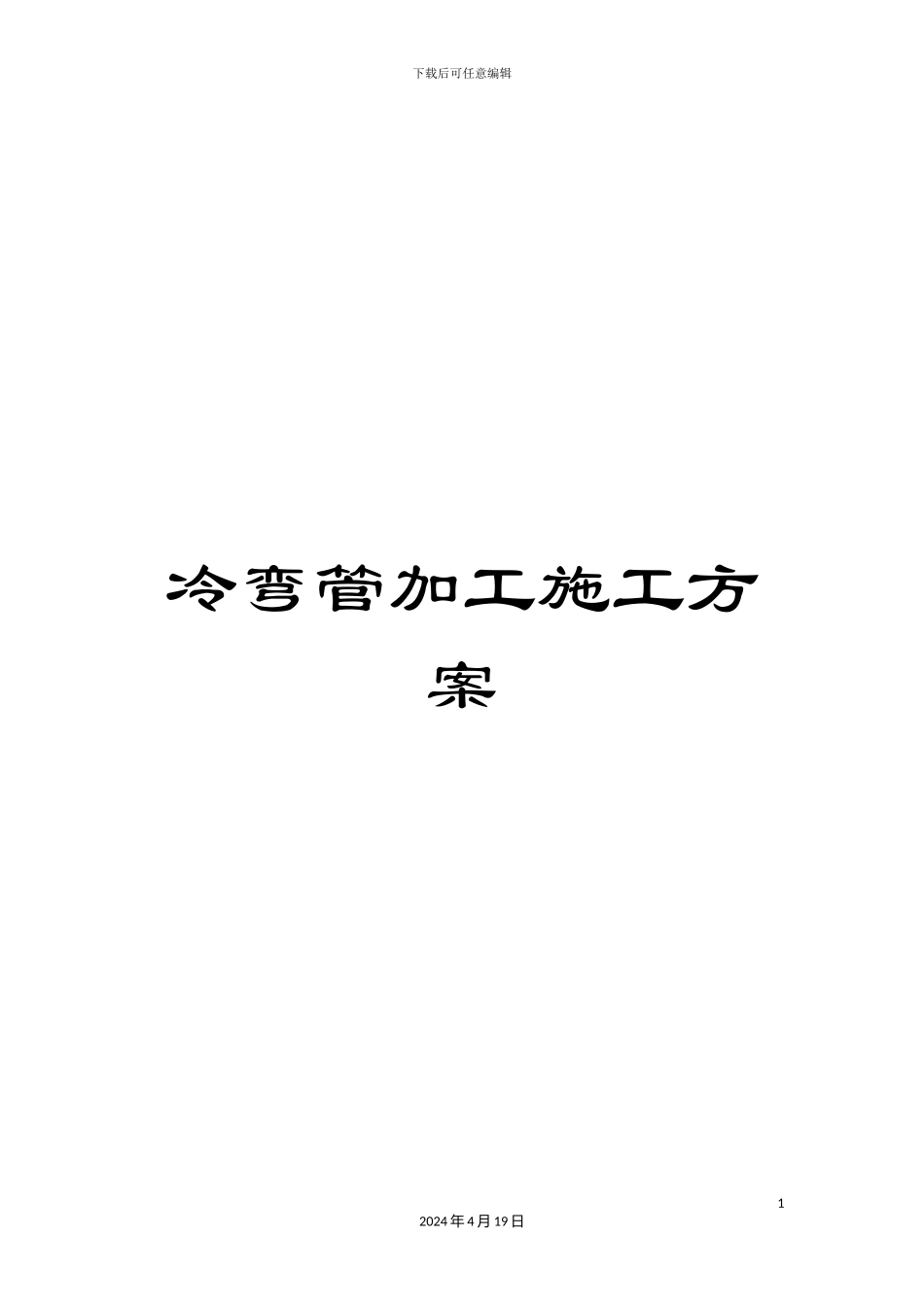

冷弯管加工施工方案

冷弯管加工施工方案_第1页
1/15
冷弯管加工施工方案_第2页
2/15
冷弯管加工施工方案_第3页
3/15

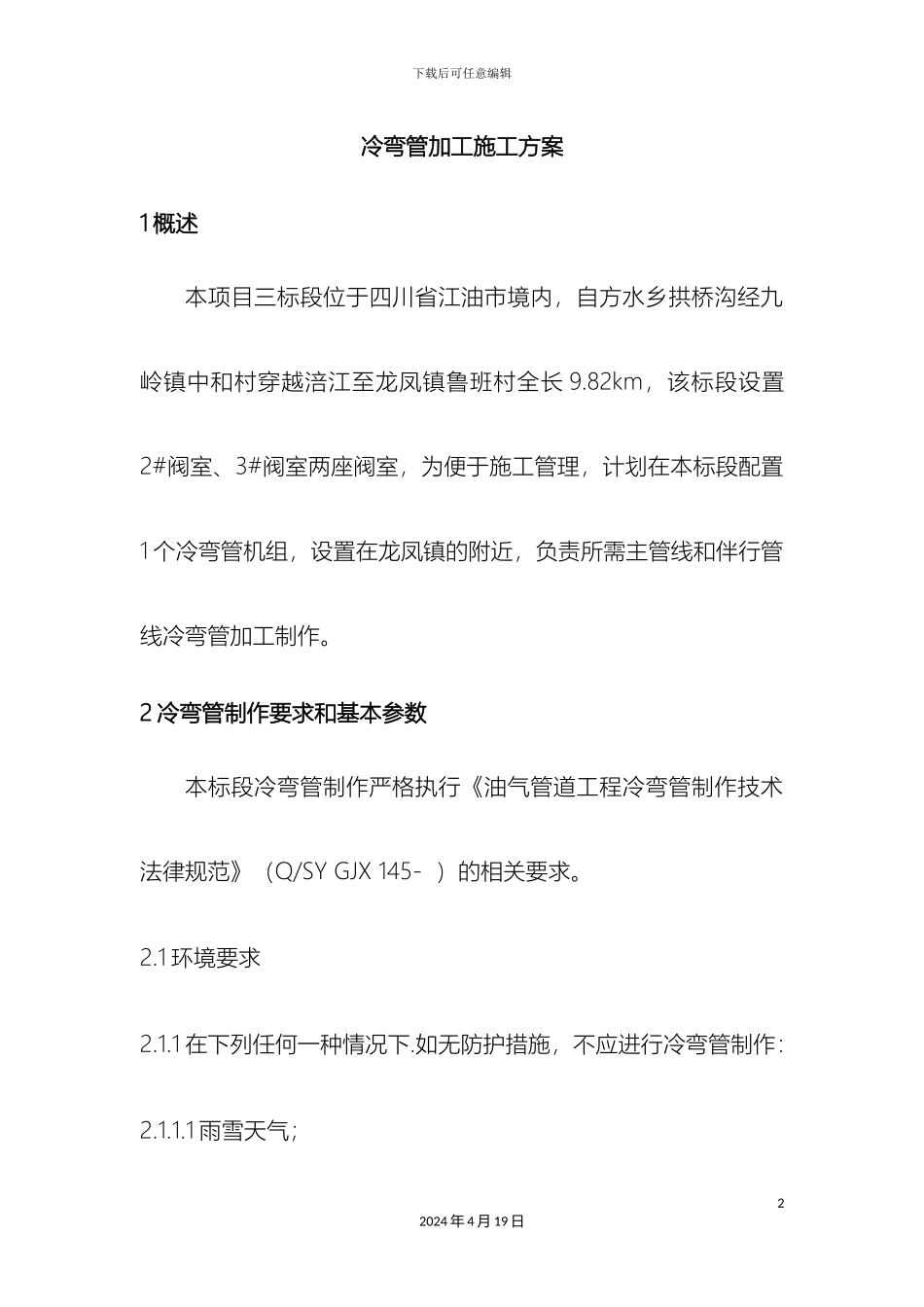

下载后可任意编辑冷弯管加工施工方案12024 年 4 月 19 日下载后可任意编辑冷弯管加工施工方案1 概述本项目三标段位于四川省江油市境内,自方水乡拱桥沟经九岭镇中和村穿越涪江至龙凤镇鲁班村全长 9.82km,该标段设置2#阀室、3#阀室两座阀室,为便于施工管理,计划在本标段配置1 个冷弯管机组,设置在龙凤镇的附近,负责所需主管线和伴行管线冷弯管加工制作。2 冷弯管制作要求和基本参数本标段冷弯管制作严格执行《油气管道工程冷弯管制作技术法律规范》(Q/SY GJX 145- )的相关要求。2.1 环境要求2.1.1 在下列任何一种情况下.如无防护措施,不应进行冷弯管制作:2.1.1.1 雨雪天气;22024 年 4 月 19 日下载后可任意编辑2.1.1.2 环境温度低于-15℃;2.1.1.3 风速大于 10m/s;2.1.1.4 管体温度高于 50℃。2.1.2 弯管场地的选址应交通方便、场地开阔,既要利于管子运输,又要保证管子安全,同时弯管工作不对周围居民生活带来影响。2.2 设备和检测仪器要求2.2.1 弯管机性能应满足冷弯管制作工艺参数要求,具有良好的工作状态、准确的数值显示和安全性。2.2.2 胎具、芯轴等配套装置应满足冷弯管规格的要求,并具有良好的工作状态。2.2.3 所用测量工具和仪器应经法定计量部门校验合格,且在有效期内使用。32024 年 4 月 19 日下载后可任意编辑2.3 基本参数冷弯管的基本参数(如图 2.3-1 所示)应符合如下表的规定。表 2.3-1 冷弯管基本参数管径D(mm)径厚比 D/t曲率半径 R最大弯曲角度 α(°)直管段长度L1,L2(m)弯制工艺要求323.9≤90≥40D21≥2弯制步长为 300mm,每步长的弯曲角度不大于 1.3°711≤90≥40D16≥2弯制步长为 300mm,每步长的弯曲角度不大于 0.6°说明:D——外径;t——壁厚;R——曲率半径;α——弯曲角42024 年 4 月 19 日下载后可任意编辑度;L1——前直管段长度;L2——后直管段长度。图 2.3-1 弯管基本参数示意图2.4 尺寸偏差2.4.1 冷弯管制作参数应进行试验校核并确定,两端直管段的长度应不小于 2.0m,对于 D323 和 D711 来说,R≥40DN,冷弯管弯制过程应连续进行,每次进尺 300mm。为保证弯管曲率均匀,弯管前应对钢管进行分段,分段时从钢管轴向中心点位置对称均匀的向两侧划分。冷弯管分段长度为 300mm,D323 管材每单位分段长度的弯曲角度均匀且不大于 1.3°,D323 管材每单位分段长度的弯曲角度均匀且不大于 0.6°。2.4.2 对于直缝防腐管进行弯...
