冷水机组吊装方案总包调整VIP专享

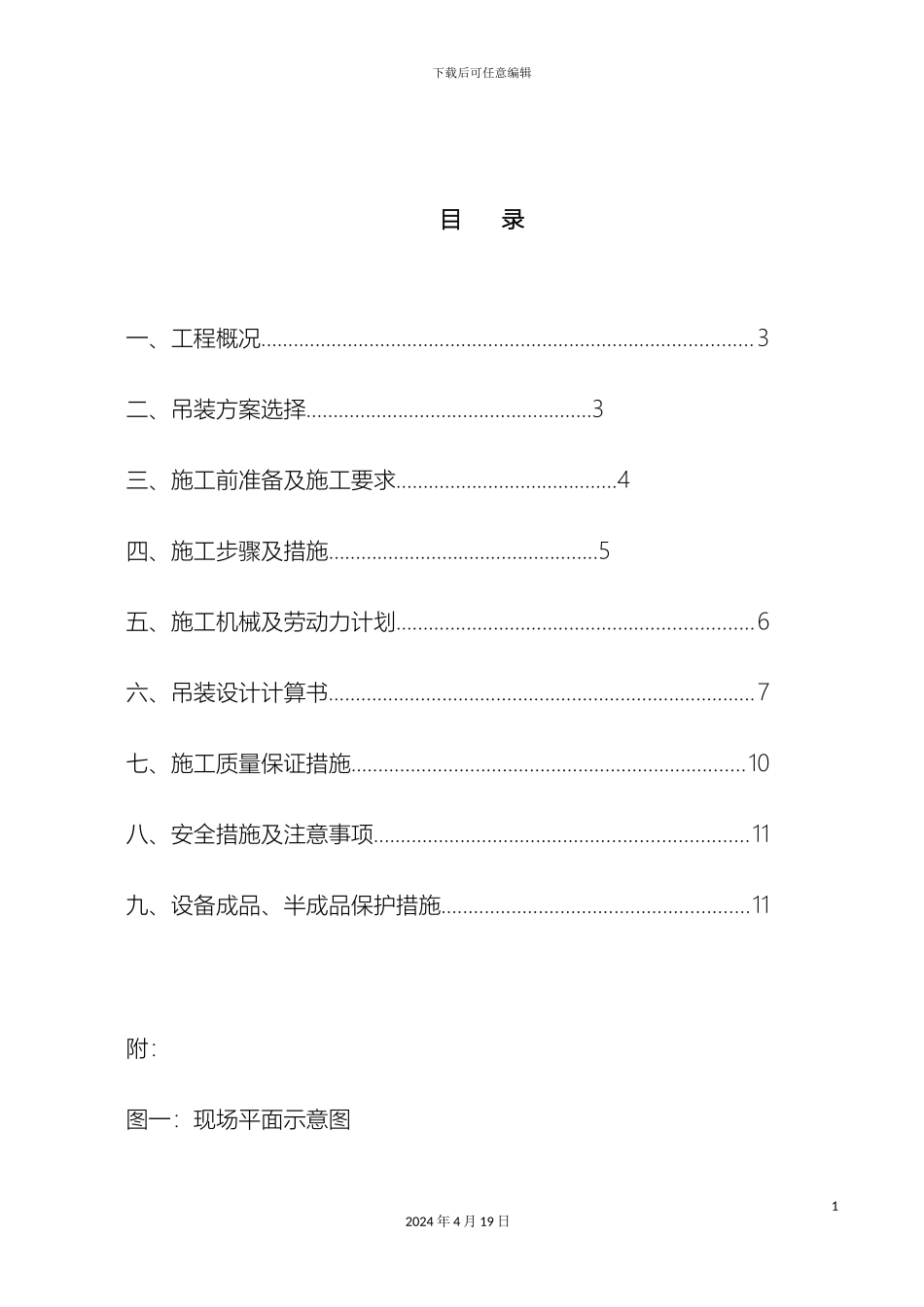

下载后可任意编辑冷水机组吊装方案总包调整12024 年 4 月 19 日下载后可任意编辑目 录一、工程概况...........................................................................................3二、吊装方案选择……………………………………………..3三、施工前准备及施工要求…………………………………..4四、施工步骤及措施…………………………………………..5五、施工机械及劳动力计划..................................................................6六、吊装设计计算书...............................................................................7七、施工质量保证措施.........................................................................10八、安全措施及注意事项.....................................................................11九、设备成品、半成品保护措施.........................................................11附：图一：现场平面示意图12024 年 4 月 19 日下载后可任意编辑图二：冷水机组水平运输图表一：LTM1160/2 型起重机技术参数附件：特种工操作证及起重机厂家资质文件 北京东四 D1 区海洋石油办公楼冷水机组吊装方案22024 年 4 月 19 日下载后可任意编辑一、 工程概况本工程位于西柏坡镇南庄村和北庄村周边区域，依山傍水，与西柏坡纪念馆隔水相望。空调冷冻机房位于健身中心地下一层和南岛综合服务中心地下室，地下一层标高为-6.00 米。工程冷水机组采纳三台麦克维尔离心式冷水机组（700RT），两台麦尔维尔螺杆式冷水机组（300RT），冷水机组的具体情况如下：设备名称规格型号外形尺寸L*W*Hmm重量（Kg）单位数量部位离心式冷水机组WSC7004340*2039*26639562台3地下 1 层螺杆式冷水机组RTHD-13764*1676*22355763台2地下 1 层本工程所采纳的机组均由承包方运输及吊装就位。设备的预留吊装口位于首层，吊装口离地下室机房垂直吊装高度为6.0m。二、 吊装方案选择根据现场特点，采纳轮胎式起重机吊装制冷机组、方便、快捷。吊32024 年 4 月 19 日下载后可任意编辑装时，直接用起重机吊起，经过设备吊装孔送至空调机房,再水平运输至设备基础就位。预先在机组上系两根牵引绳，以防机组在吊装过程中过度晃动。设备吊至机房后再用手拉倒链牵引，依次拉至预定位置。三、 施工前准备及施工要求1. 施工人员在施工前应仔细熟悉图纸，充分领悟设计意图及业主要...
