冷水机组吊装运输施工方案

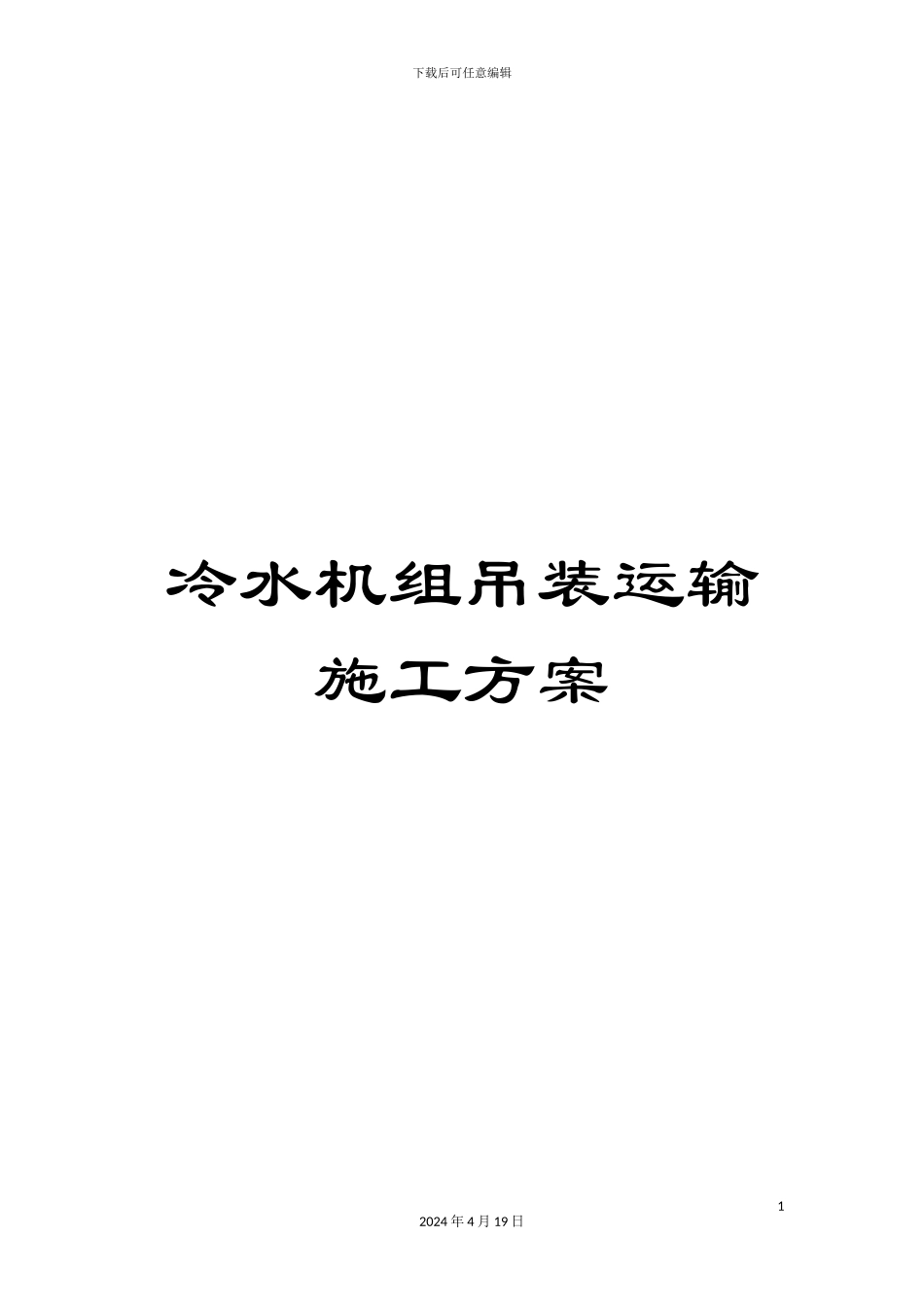

冷水机组吊装运输施工方案_第1页
1/23

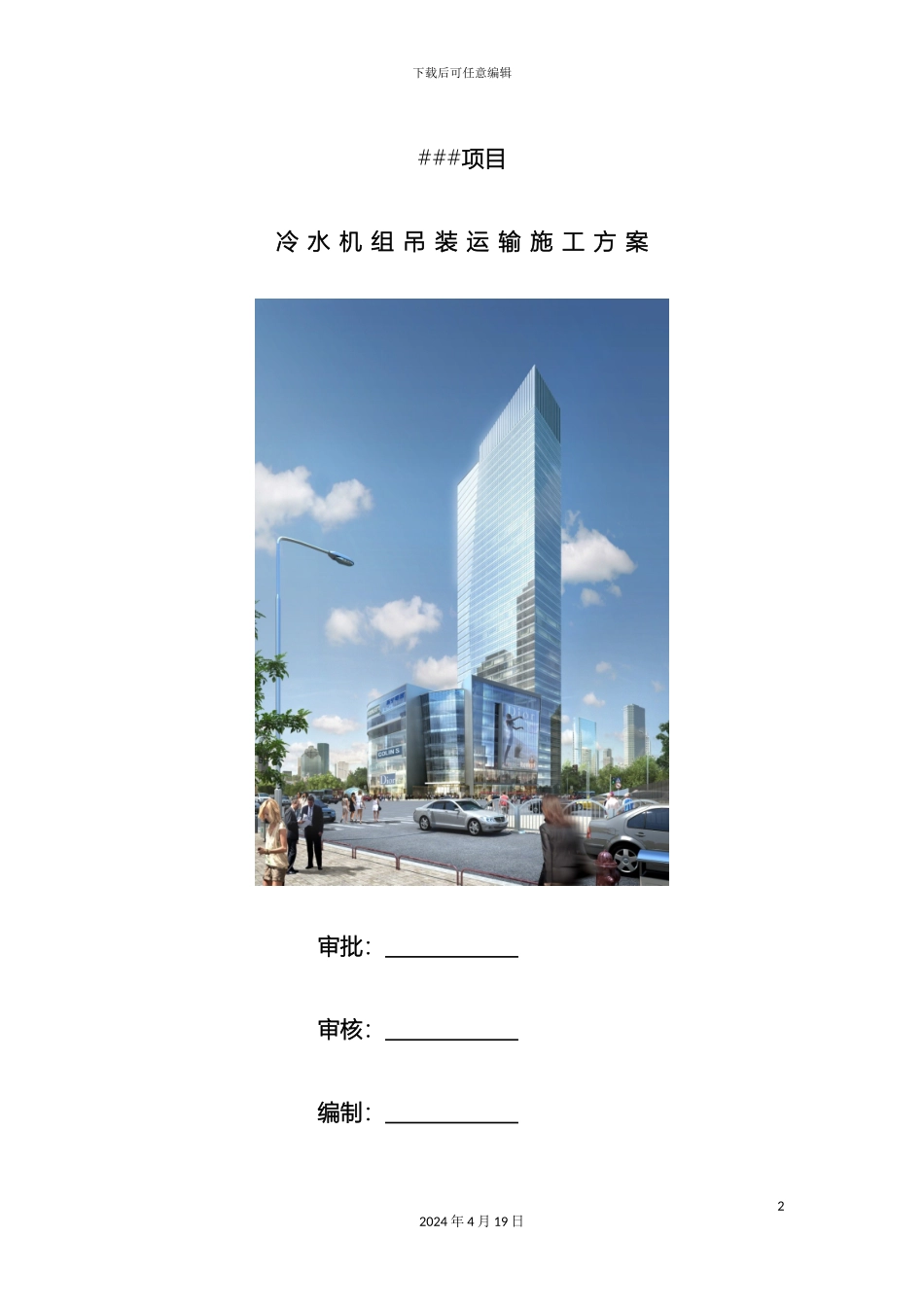

冷水机组吊装运输施工方案_第2页
2/23

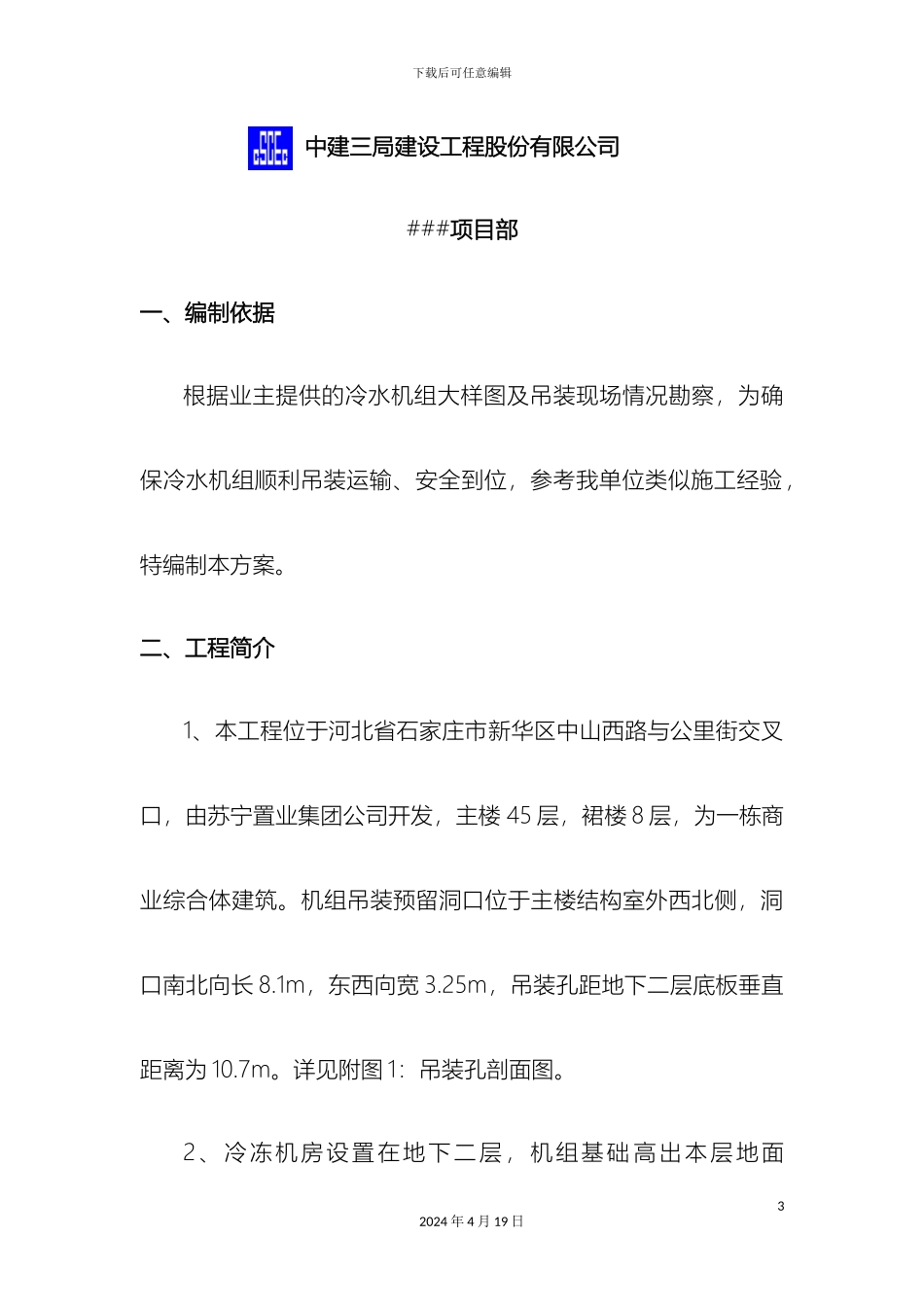

冷水机组吊装运输施工方案_第3页
3/23
下载后可任意编辑冷水机组吊装运输施工方案12024 年 4 月 19 日下载后可任意编辑###项目冷 水 机 组 吊 装 运 输 施 工 方 案审批: 审核: 编制: 22024 年 4 月 19 日下载后可任意编辑中建三局建设工程股份有限公司###项目部一、编制依据根据业主提供的冷水机组大样图及吊装现场情况勘察,为确保冷水机组顺利吊装运输、安全到位,参考我单位类似施工经验,特编制本方案。 二、工程简介1、本工程位于河北省石家庄市新华区中山西路与公里街交叉口,由苏宁置业集团公司开发,主楼 45 层,裙楼 8 层,为一栋商业综合体建筑。机组吊装预留洞口位于主楼结构室外西北侧,洞口南北向长 8.1m,东西向宽 3.25m,吊装孔距地下二层底板垂直距离为 10.7m。详见附图 1:吊装孔剖面图。2、冷冻机房设置在地下二层,机组基础 高出本层地面32024 年 4 月 19 日下载后可任意编辑150mm;地下二层冷水机组水平运输平均距离为 38m,详见附图2:冷水机组 B2 层水平运输示意图、吊车占位图及运输车辆进出路线图。3、机组吊装孔中心离北侧临时围挡跨距为 8m,围挡(围挡高6m)北侧是民族路。4、冷水机组吊运路线应为:由围挡外民族路道路吊车占位,机组运输车辆倒着行驶到吊车 2m 距离处,吊车吊装机组并迈过围挡进入吊装预留洞口(必要时可临时拆除围挡,待机组顺利吊装后再行搭建恢复)。5、根据现场情况,查阅吊车性能表(详见附图 3:吊车性能表图),选用 100t 汽车吊,吊车占位工作半径中心到洞口中心跨距约 14m,吊车配平衡重 19.2t,主臂伸高 30.4m,仰角 70 度,标准规定吊重 18.6t,符合吊装要求。42024 年 4 月 19 日下载后可任意编辑6、约克冷水机组共 5 台,其中离心式机组 4 台,厚塑膜包装,包装外形尺寸均为长*宽*高=4997×2299×3282mm,重 13.9t。螺 杆 式 机 组 1 台 , 厚 塑 膜 包 装 , 包 装 外 形 尺 寸 为 长 * 宽 * 高=4432×1880×2365mm,重 9.12t。冷水机组在出厂时,厂家已在冷水机组四角设置吊装孔。(详见附图 4:冷水机组大样图)三、工作内容将 5 台冷水机组由洞口吊装到地下室二层,在地下二层分别起重搬运水平运输到机房基础上就位。四、总体目标1、安全管理目标:确保施工人员、冷水机组、施工机械的安全工作。2、质量管理目标:确保冷水机组完好无损的吊运,按机组厂家、设计的技术要求运输就位。52024 年 4 月 19 日下载后可任...
