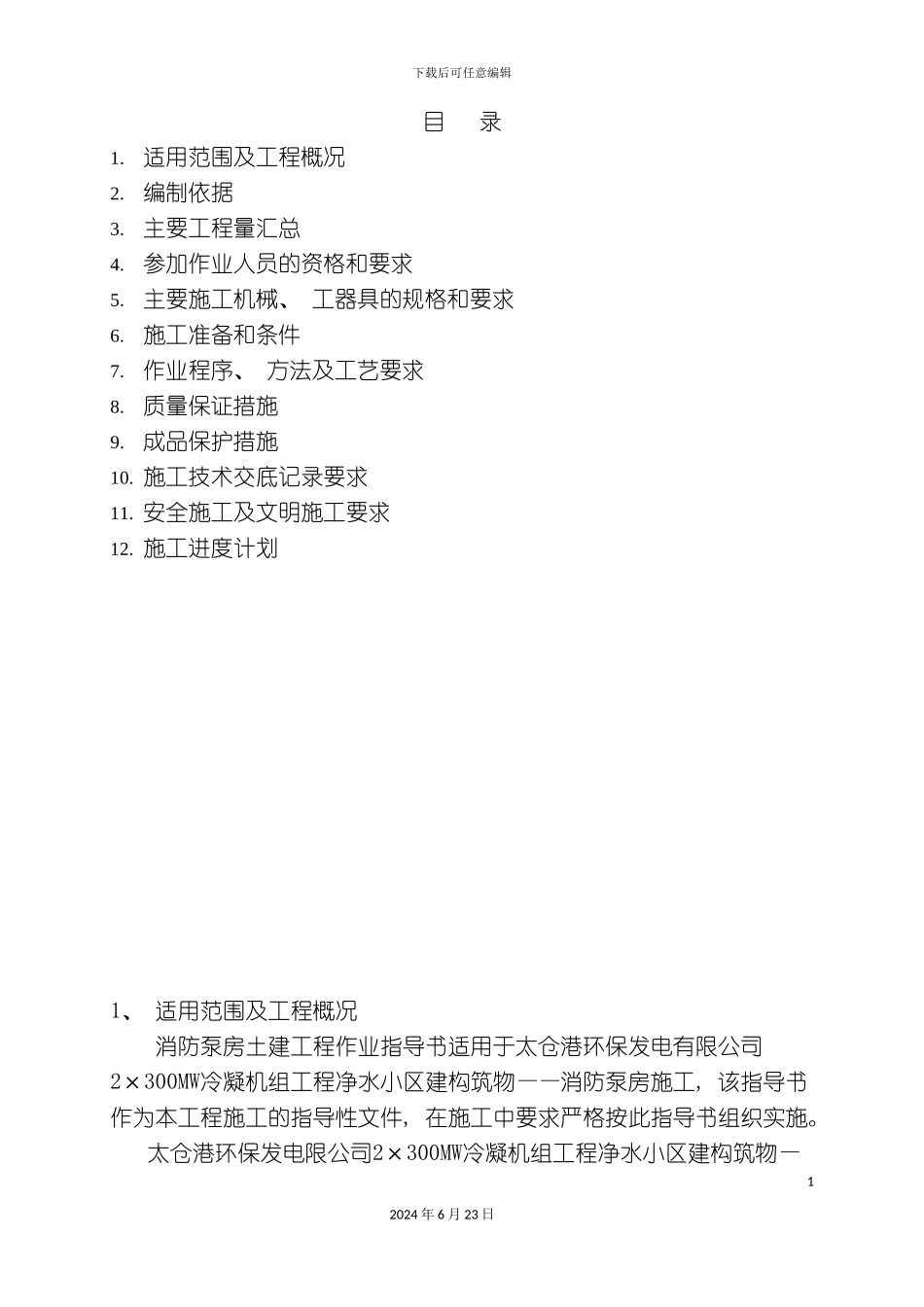

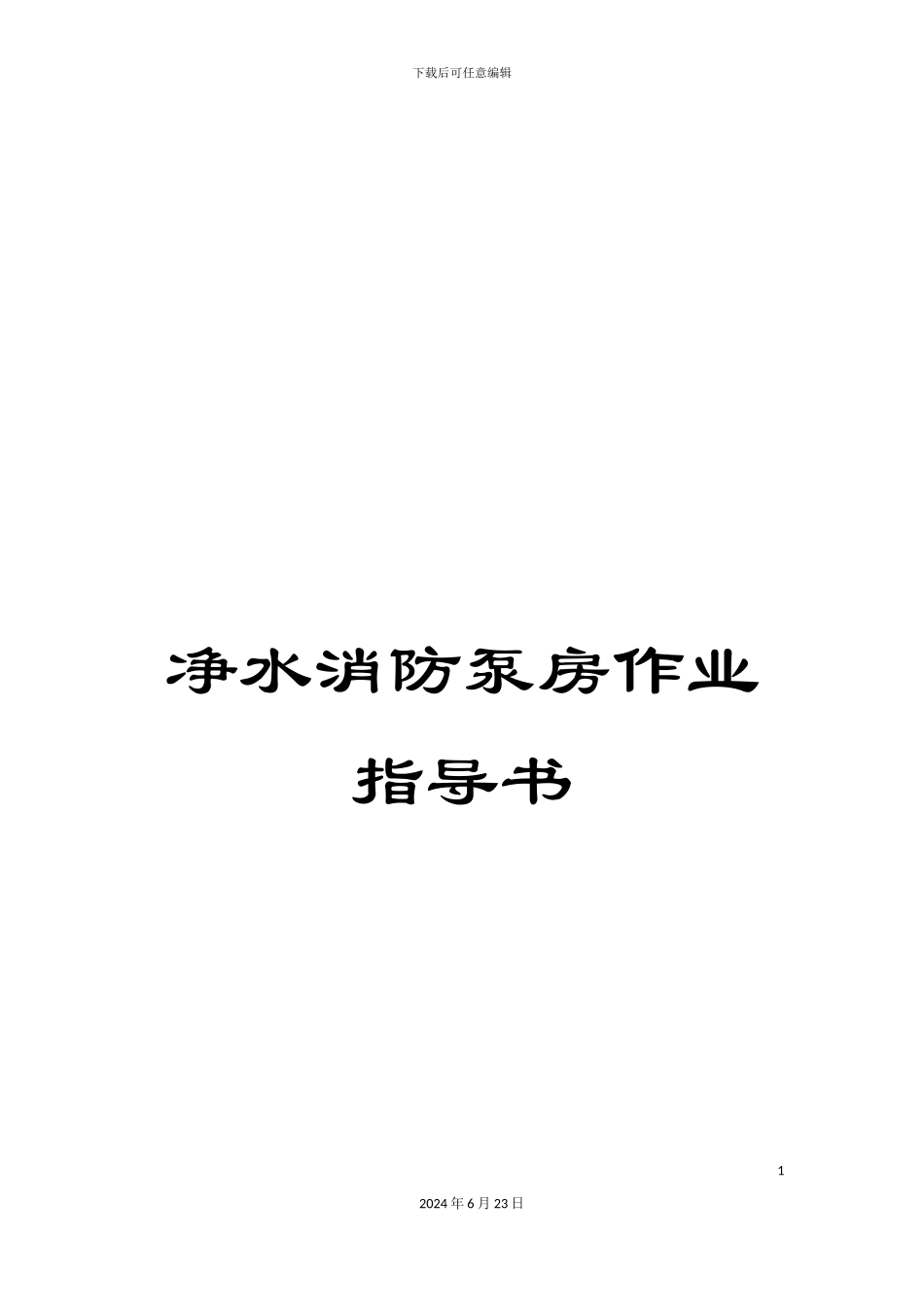

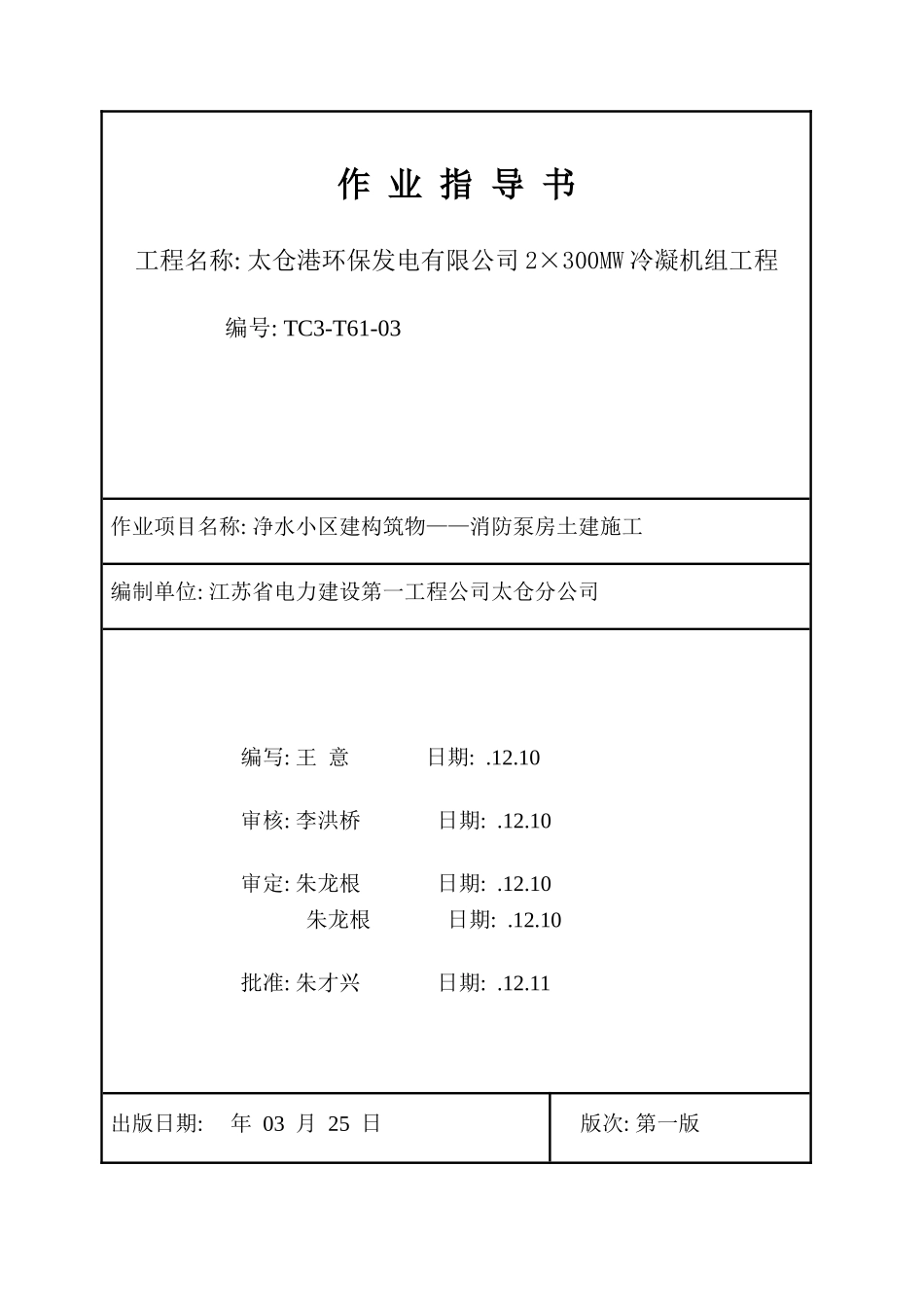

下载后可任意编辑净水消防泵房作业指导书12024 年 6 月 23 日作 业 指 导 书工程名称: 太仓港环保发电有限公司 2×300MW 冷凝机组工程 编号: TC3-T61-03作业项目名称: 净水小区建构筑物——消防泵房土建施工编制单位: 江苏省电力建设第一工程公司太仓分公司编写: 王 意 日期: .12.10审核: 李洪桥 日期: .12.10审定: 朱龙根 日期: .12.10朱龙根 日期: .12.10批准: 朱才兴 日期: .12.11出版日期: 年 03 月 25 日 版次: 第一版下载后可任意编辑目 录1.适用范围及工程概况2.编制依据3.主要工程量汇总4.参加作业人员的资格和要求5.主要施工机械、 工器具的规格和要求6.施工准备和条件7.作业程序、 方法及工艺要求8.质量保证措施9.成品保护措施10. 施工技术交底记录要求11. 安全施工及文明施工要求12. 施工进度计划1、 适用范围及工程概况消防泵房土建工程作业指导书适用于太仓港环保发电有限公司2×300MW冷凝机组工程净水小区建构筑物——消防泵房施工, 该指导书作为本工程施工的指导性文件, 在施工中要求严格按此指导书组织实施。太仓港环保发电限公司2×300MW冷凝机组工程净水小区建构筑物—12024 年 6 月 23 日下载后可任意编辑—消防泵房地处主厂房的西南角。西为滨海路, 南为华苏路, 北为厂区道路, 东为厂区道路。消防泵房为单层排架结构。1—4轴之间距离为18480㎜, A—C轴之间的距离为12480㎜。本工程±0.000相当于85国家高程系统3.35m, 基础底标高为－2.3m, 集水坑底标高为－3.3m。屋面顶标高为＋9.8m。消防泵房主要包括以下七个分部工程: 1.1基础工程: 消防泵房采纳水泥搅拌桩复合地基, 下部结构采纳箱型基础结构, 主要由600㎜厚整板基础、 350㎜剪力墙组成。还包括电动机消防泵房基础, 气压稳压装置基础等几个设备基础。以及一个 ×850×1000的集水坑。混凝土标号: C15, C25S8 1.2 主体结构: 泵房上部结构采纳排架结构, 主要由 400×600 双牛腿柱( 部分为四牛腿) , 900 高的吊车梁( 起吊重量 5T) 。本工程屋面结构由预制屋面梁和屋面板组成。屋面梁为 SL12-2C7。共 4 榀。屋面板为 1.5×6.0预制屋面板组成。共 30 块。电气控制室为现浇屋面板, 厚度为 120mm, 然后用 20 厚 1: 3 水泥砂浆找平。砌体为砖墙砌体。混凝土标号: C25 钢筋: HPB235 级、 HRB335 级1.3 砌体结构: 该工程的墙体全部为排架内填充墙, 墙体采纳 MU10 烧结多孔...
