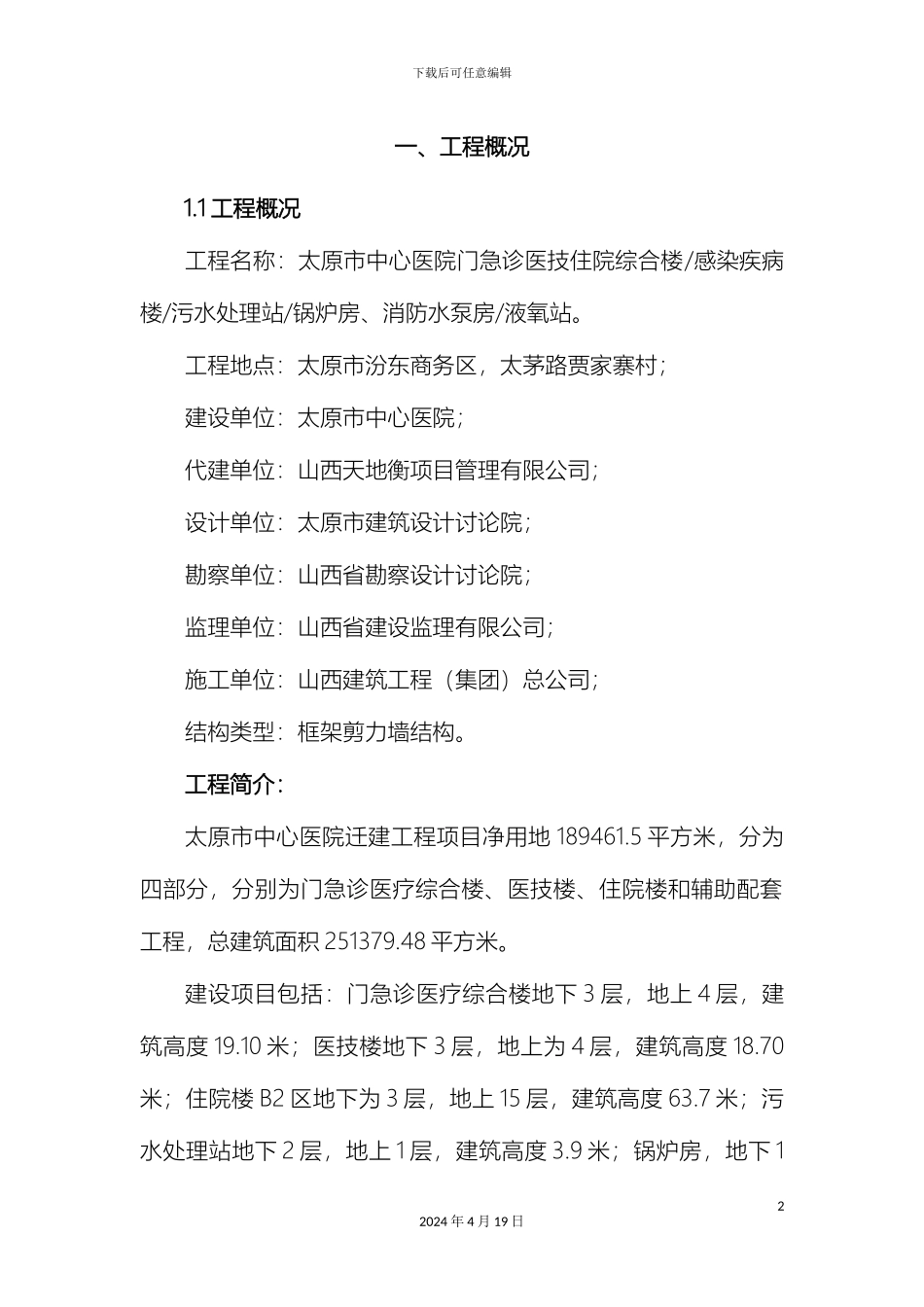

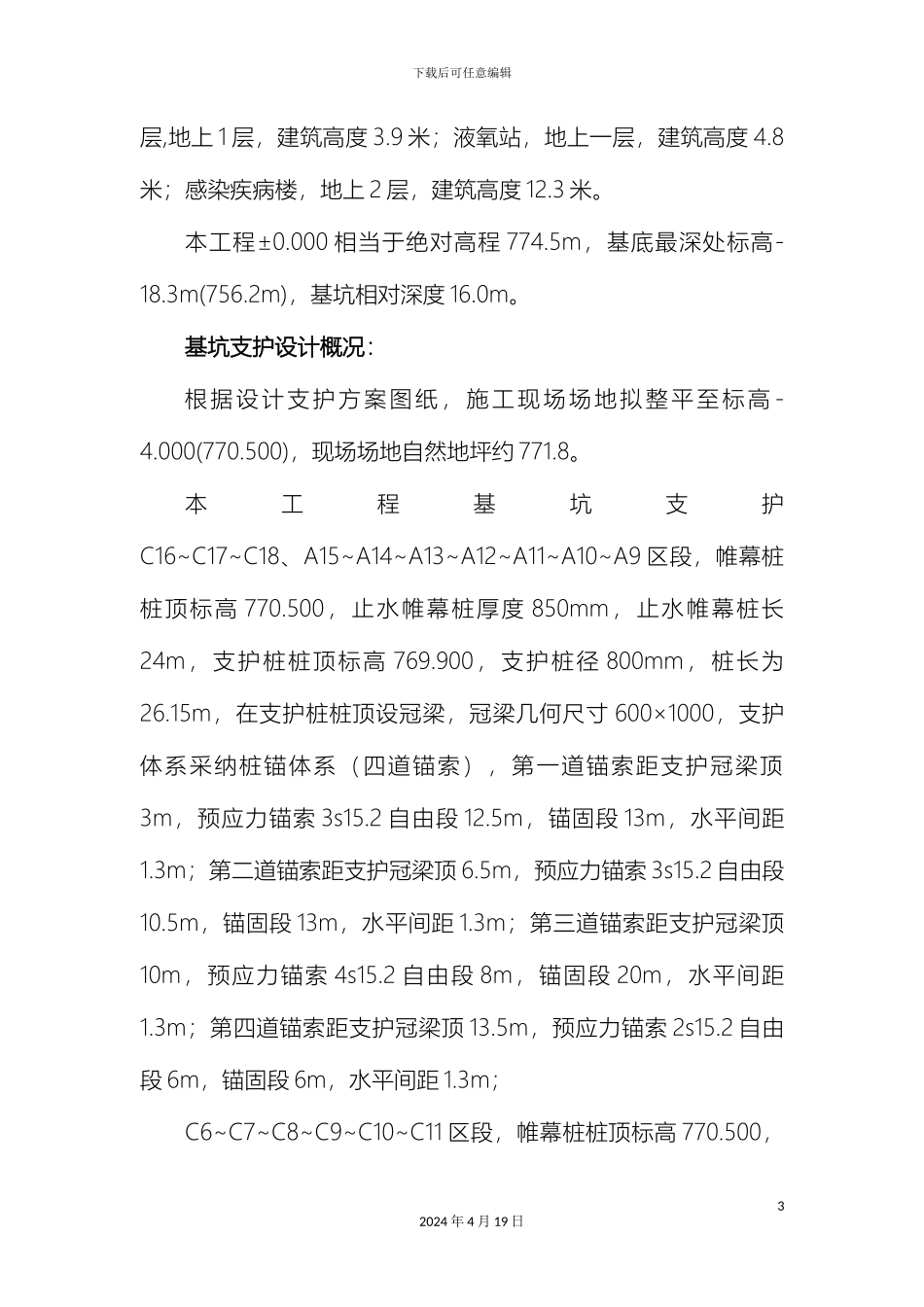

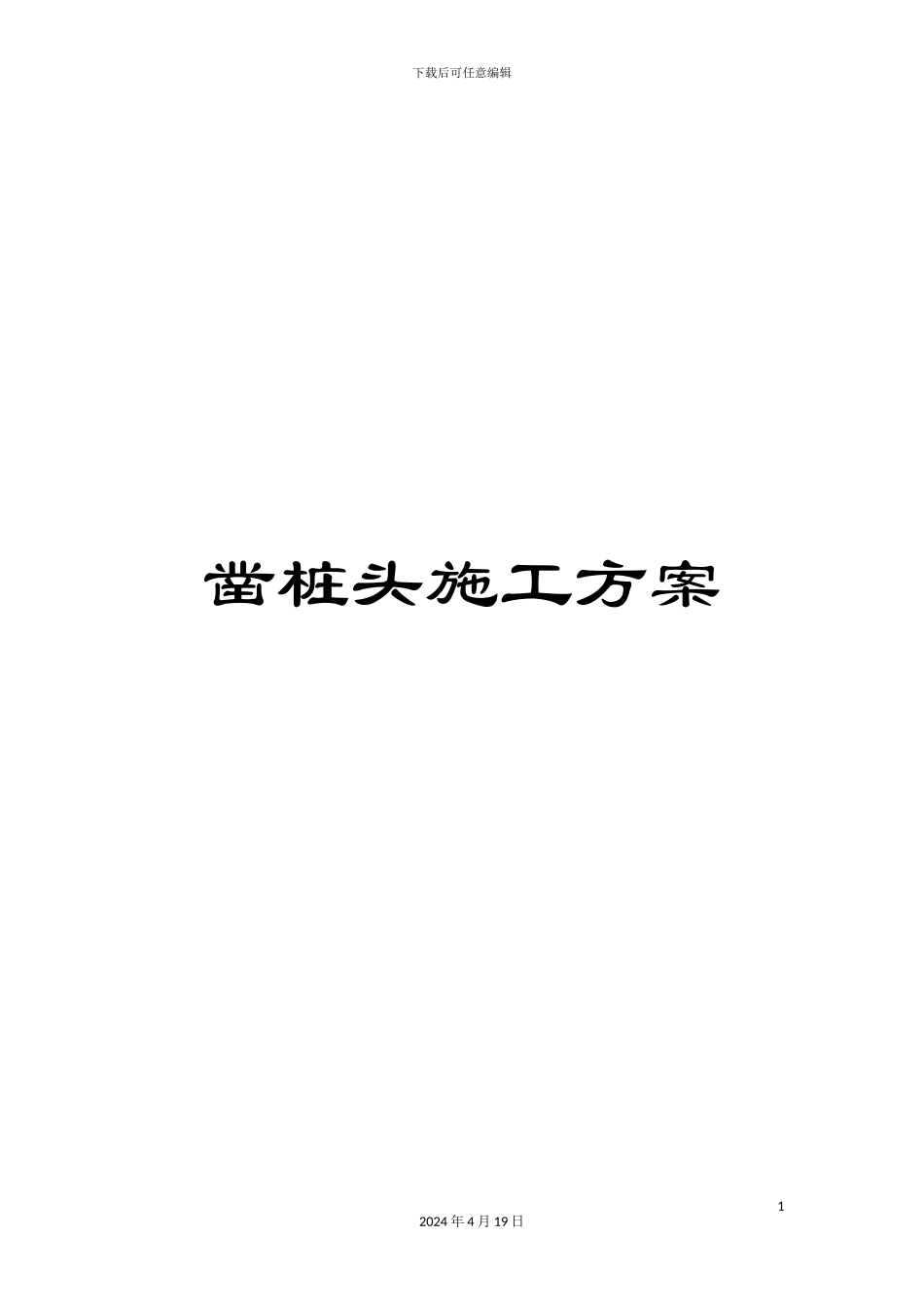

下载后可任意编辑凿桩头施工方案12024 年 4 月 19 日下载后可任意编辑一、工程概况1.1 工程概况工程名称：太原市中心医院门急诊医技住院综合楼/感染疾病楼/污水处理站/锅炉房、消防水泵房/液氧站。工程地点：太原市汾东商务区，太茅路贾家寨村；建设单位：太原市中心医院；代建单位：山西天地衡项目管理有限公司；设计单位：太原市建筑设计讨论院；勘察单位：山西省勘察设计讨论院；监理单位：山西省建设监理有限公司；施工单位：山西建筑工程（集团）总公司；结构类型：框架剪力墙结构。工程简介：太原市中心医院迁建工程项目净用地 189461.5 平方米，分为四部分，分别为门急诊医疗综合楼、医技楼、住院楼和辅助配套工程，总建筑面积 251379.48 平方米。建设项目包括：门急诊医疗综合楼地下 3 层，地上 4 层，建筑高度 19.10 米；医技楼地下 3 层，地上为 4 层，建筑高度 18.70米；住院楼 B2 区地下为 3 层，地上 15 层，建筑高度 63.7 米；污水处理站地下 2 层，地上 1 层，建筑高度 3.9 米；锅炉房，地下 122024 年 4 月 19 日下载后可任意编辑层,地上 1 层，建筑高度 3.9 米；液氧站，地上一层，建筑高度 4.8米；感染疾病楼，地上 2 层，建筑高度 12.3 米。本工程±0.000 相当于绝对高程 774.5m，基底最深处标高-18.3m(756.2m)，基坑相对深度 16.0m。基坑支护设计概况：根据设计支护方案图纸，施工现场场地拟整平至标高 -4.000(770.500)，现场场地自然地坪约 771.8。本工程基坑支护C16~C17~C18、A15~A14~A13~A12~A11~A10~A9 区段，帷幕桩桩顶标高 770.500，止水帷幕桩厚度 850mm，止水帷幕桩长24m，支护桩桩顶标高 769.900，支护桩径 800mm，桩长为26.15m，在支护桩桩顶设冠梁，冠梁几何尺寸 600×1000，支护体系采纳桩锚体系（四道锚索），第一道锚索距支护冠梁顶3m，预应力锚索 3s15.2 自由段 12.5m，锚固段 13m，水平间距1.3m；第二道锚索距支护冠梁顶 6.5m，预应力锚索 3s15.2 自由段10.5m，锚固段 13m，水平间距 1.3m；第三道锚索距支护冠梁顶10m，预应力锚索 4s15.2 自由段 8m，锚固段 20m，水平间距1.3m；第四道锚索距支护冠梁顶 13.5m，预应力锚索 2s15.2 自由段 6m，锚固段 6m，水平间距 1.3m；C6~C7~C8~C9~C10~C11 区段，帷幕桩桩顶标高 770.500，32024 年 4 月 19 日下载后可任意编辑止水帷幕桩厚度 850mm，止水帷幕桩长 25.5m，支护桩...
