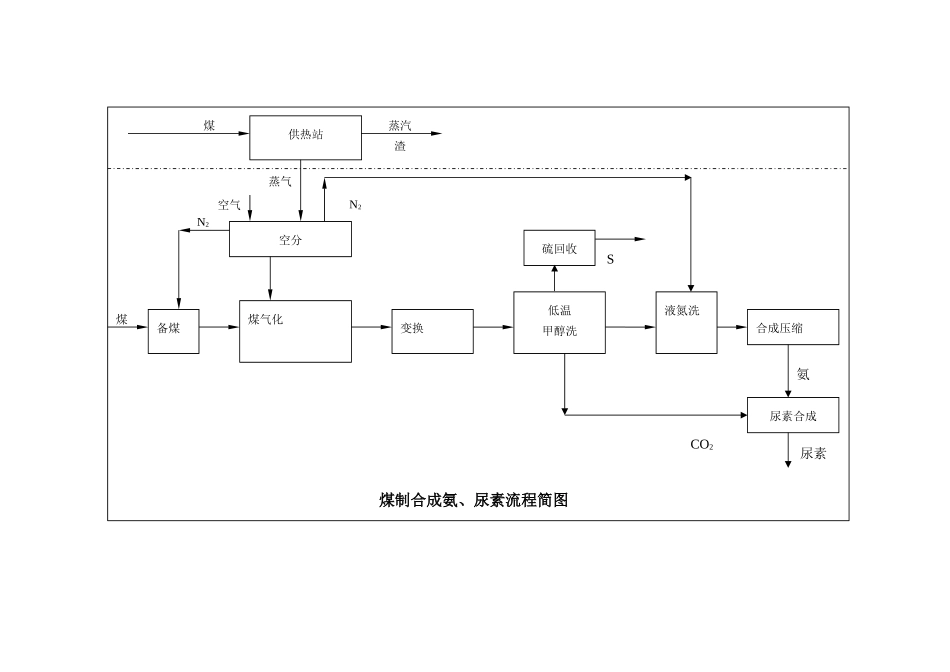

化肥厂生产过程及工艺流程煤制合成氨、尿素C+0.5O2→COC+O2→CO2CO+H2O→CO2+H2H2+N2→NH3CO2+2NH3→CO(NH2)21全厂流程简介备煤煤气化变换低温甲醇洗液氮洗合成压缩空分蒸气N2空气供热站蒸汽渣煤硫回收S氨煤煤制合成氨、尿素流程简图尿素合成尿素CO2N22过程工艺描述（1）水煤浆气化制合成气装置由水煤浆制备工序来的水煤浆送入煤浆槽储存待用。浓度约为63％的水煤浆通过煤浆给料泵加压输送到气化炉顶部工艺烧嘴，并与空分装置来的纯氧分别进入气化炉在6.5MPa(G)，约1400℃工艺条件下，水煤浆与纯氧进行部分氧化反应，生成粗合成气。反应后的粗合成气和溶渣进入气化炉下部的激冷室。在激冷室中，粗合成气经冷却、洗涤，将粗合成气中的大部分碳黑洗去，并和粗渣分开。出激冷室的粗合成气直接进入文丘里洗涤器和碳洗塔进一步洗涤，除去粗合成气中残留的碳黑，然后将水蒸汽／干气比约1.3～1.5的合成气送至变换工序。溶渣被激冷室底部通过破渣机进入锁斗，定期排入渣池，渣池设有捞渣机将粗渣捞出，装车运往园区免烧砖项目。渣池中含细渣的灰水通过渣池泵送至真空闪蒸器。碳洗塔的液位通过控制进入塔内的灰水量来维持，碳洗塔内的黑水分两股排出，一股黑水去高压闪蒸器；另一股由灰水循环泵送至气化炉也进入高压闪蒸器黑水经减压，闪蒸出黑水中溶解的气体并通过变换冷凝液加热器回收闪蒸汽的热量，通过高压闪蒸分离器，闪蒸出的气体至变换或火炬，水送入脱氧水槽。（2）净化装置a.变换变换工序主要反应式为：COS+H2O——CO2+H2S+QCO+H2O——CO2+H2+Q由气化送来粗煤气经煤气水分离器分离掉少量的冷凝液及灰尘后，经中温换热器温度升高至250℃，进第一中温变换炉。第一中温变换炉分上、下两段，炉内装有两段三层耐硫变换触媒，层间配有煤气激冷管线调温，出第一中温变换炉变换气CO含量为24％(干)，温度为420℃左右。变换气经中温换热器降温后进淬冷器，用本工段产生的高温冷凝液淬冷至240℃，然后进入第二中温变换炉，炉内装有两段耐硫变换触媒，出口变换气CO浓度为4.0％(干)，温度为358℃左右，进入中变废热锅炉，产生1.0MPa(G)的低压蒸汽，使变换气温度降温进入低温变换炉，低温变换炉装两段耐硫变换触媒，出口变换气CO浓度为1.0％(干)，温度升至为222℃左右，进入低变废热锅炉，产生0.4MPa(G)的低压蒸汽，变换气温度降至163℃；经第一水分离器分离出冷凝液后的变换气进入锅炉给水加热器，温度降至140℃，然后进入脱盐水加热器温度降至70℃、进变换气水冷器温度降至为40℃，进水洗塔，在塔底进行气液分离后，气体经塔顶40℃洗涤水洗涤除去NH3后送至甲醇洗工段。第一水分离器的冷凝液经冷凝液泵Ⅰ，升压后送至淬冷器作为淬冷用冷凝液多余部分送至气化工段。水洗塔塔底出来的冷凝液与煤气水分离器出来的冷凝液一起进入冷凝液气提塔上部，气化来的高闪气进冷凝液气提塔中部。用低压蒸汽气提除氨后的变换冷凝液经冷凝液泵Ⅱ，送气化工段，塔顶气经塔顶冷凝器降温冷凝、分离后，不凝气送至硫回收处理。脱盐水站来的脱盐水进入脱盐水加热器与变换气换热温度升至95℃，一部分送锅炉房，另一部分进入除氧器脱氧。除氧器用本工段产生的低压蒸汽吹入脱氧，脱氧后的锅炉给水一部分经中压锅炉给水泵升压至2.1MPa(A)分别送至中压废热锅炉、脱硫工段和气化工段；另一部分经低压锅炉给水泵升压到0.8MPa(A)，送至低压废热锅炉；第三部分经气化补水泵升压至5.5MPa(G)后分为三股，第一股经洗涤水冷却器冷至40℃后作为水洗塔用洗涤水，第二股作为气化补水送至气化，第三股送至氨合成工段。b.低温甲醇洗本工段采用低温甲醇洗工艺，主要脱除合成气中CO2、H2S和H2O。为了防止低温时气体所带的水份冻结、堵塞缠绕式换热器的管道，在变换气冷却前注入少量甲醇，气体被冷却至约-7℃后先送入吸收塔，用来自CO2吸收塔的富甲醇液洗涤，除去变换气中的大部分H2S、COS和CO2。洗涤后的变换气进入CO2吸收塔下部，用来自热再生塔的贫甲醇液洗涤，进一步除去气体中微量的H2S和CO2净化气体(CO2≤20PPm，H2S＜1ppm)从塔顶排出，经换热温升至常温后送往后续工序。吸收了变换气中大部分H2S、COS和CO2的富甲醇液进热再生塔，利用...
