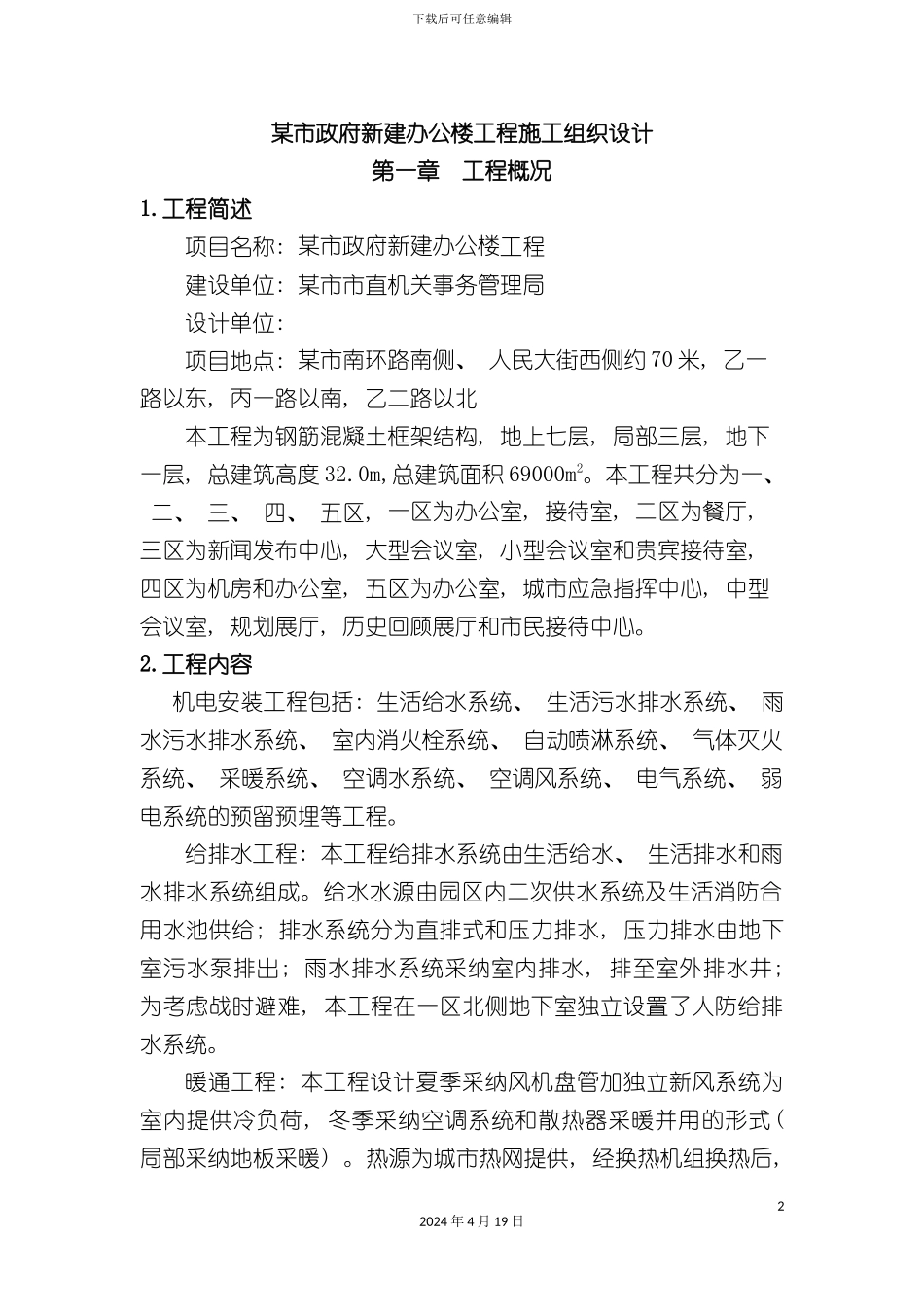

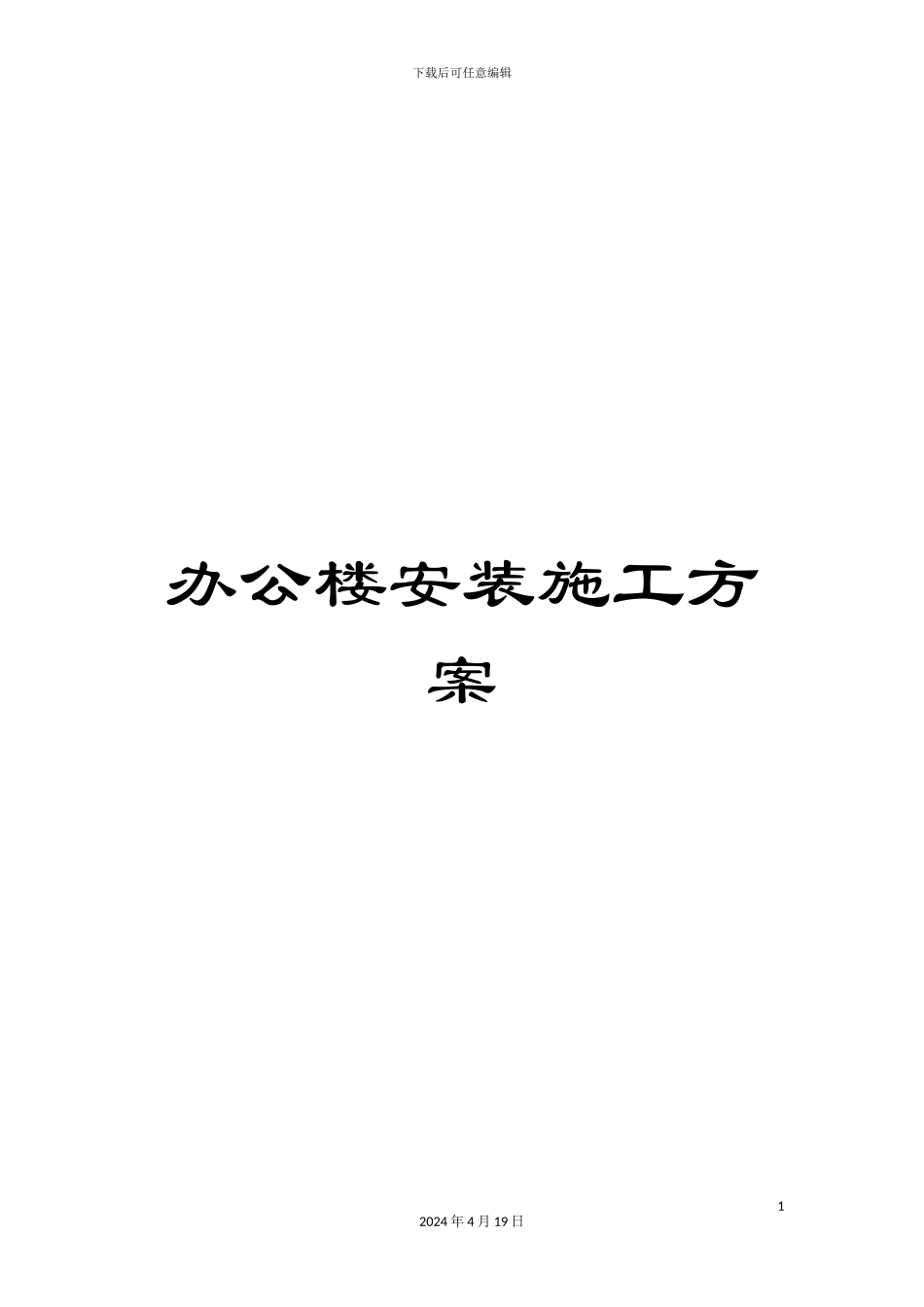

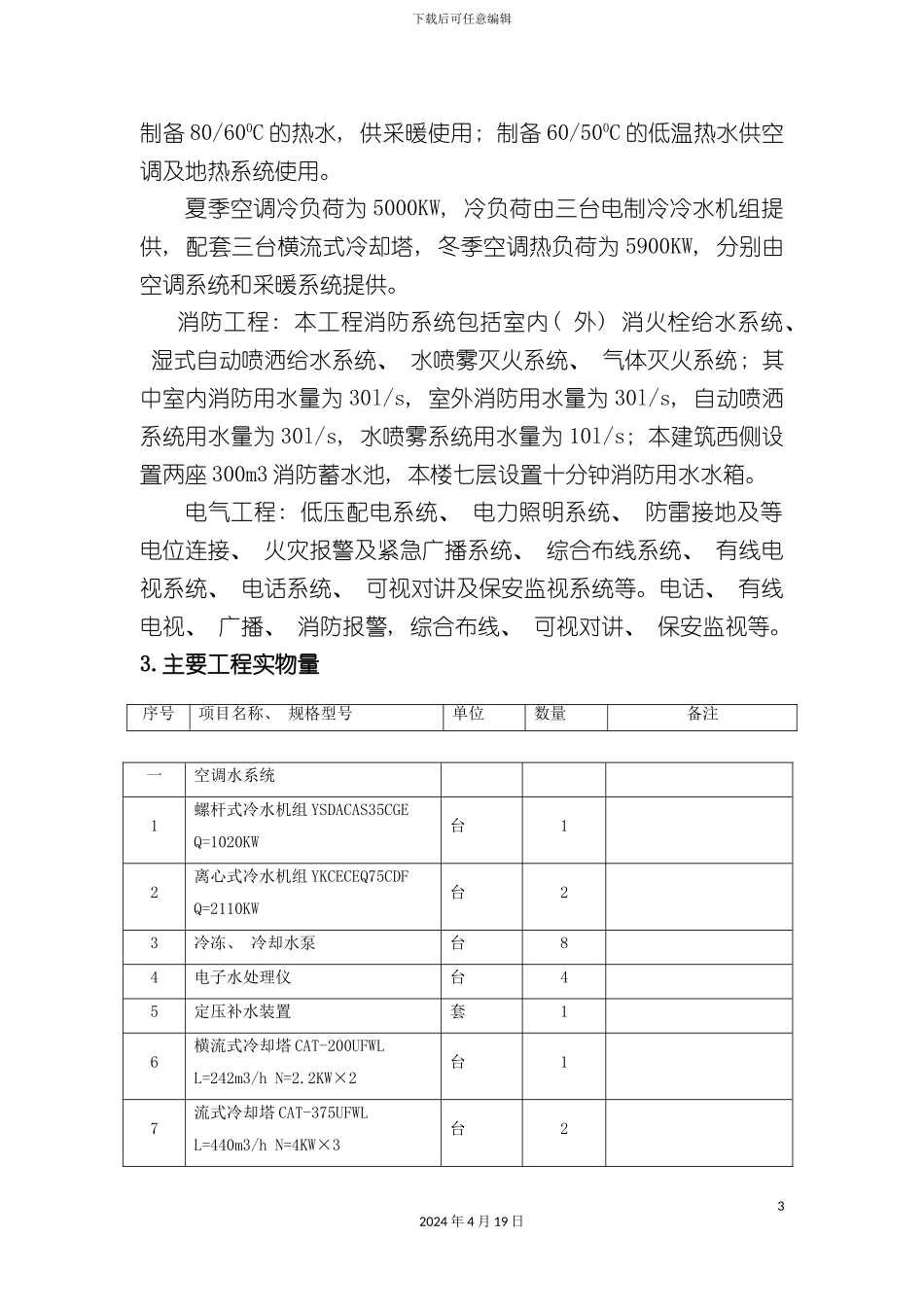

下载后可任意编辑办公楼安装施工方案12024 年 4 月 19 日下载后可任意编辑某市政府新建办公楼工程施工组织设计第一章 工程概况1.工程简述项目名称: 某市政府新建办公楼工程建设单位: 某市市直机关事务管理局设计单位: 项目地点: 某市南环路南侧、 人民大街西侧约 70 米, 乙一路以东, 丙一路以南, 乙二路以北本工程为钢筋混凝土框架结构, 地上七层, 局部三层, 地下一层, 总建筑高度 32.0m,总建筑面积 69000m2。本工程共分为一、 二、 三、 四、 五区, 一区为办公室, 接待室, 二区为餐厅, 三区为新闻发布中心, 大型会议室, 小型会议室和贵宾接待室, 四区为机房和办公室, 五区为办公室, 城市应急指挥中心, 中型会议室, 规划展厅, 历史回顾展厅和市民接待中心。2.工程内容机电安装工程包括: 生活给水系统、 生活污水排水系统、 雨水污水排水系统、 室内消火栓系统、 自动喷淋系统、 气体灭火系统、 采暖系统、 空调水系统、 空调风系统、 电气系统、 弱电系统的预留预埋等工程。给排水工程: 本工程给排水系统由生活给水、 生活排水和雨水排水系统组成。给水水源由园区内二次供水系统及生活消防合用水池供给; 排水系统分为直排式和压力排水, 压力排水由地下室污水泵排出; 雨水排水系统采纳室内排水, 排至室外排水井; 为考虑战时避难, 本工程在一区北侧地下室独立设置了人防给排水系统。 暖通工程: 本工程设计夏季采纳风机盘管加独立新风系统为室内提供冷负荷, 冬季采纳空调系统和散热器采暖并用的形式( 局部采纳地板采暖) 。热源为城市热网提供, 经换热机组换热后, 22024 年 4 月 19 日下载后可任意编辑制备 80/600C 的热水, 供采暖使用; 制备 60/500C 的低温热水供空调及地热系统使用。夏季空调冷负荷为 5000KW, 冷负荷由三台电制冷冷水机组提供, 配套三台横流式冷却塔, 冬季空调热负荷为 5900KW, 分别由空调系统和采暖系统提供。消防工程: 本工程消防系统包括室内( 外) 消火栓给水系统、 湿式自动喷洒给水系统、 水喷雾灭火系统、 气体灭火系统; 其中室内消防用水量为 30l/s, 室外消防用水量为 30l/s, 自动喷洒系统用水量为 30l/s, 水喷雾系统用水量为 10l/s; 本建筑西侧设置两座 300m3 消防蓄水池, 本楼七层设置十分钟消防用水水箱。电气工程: 低压配电系统、 电力照明系统、 防雷接地及等电位连接、 火灾报警及紧急广播系统、 综合布线系...
